ATC自动卸料数控木工开槽加工设备

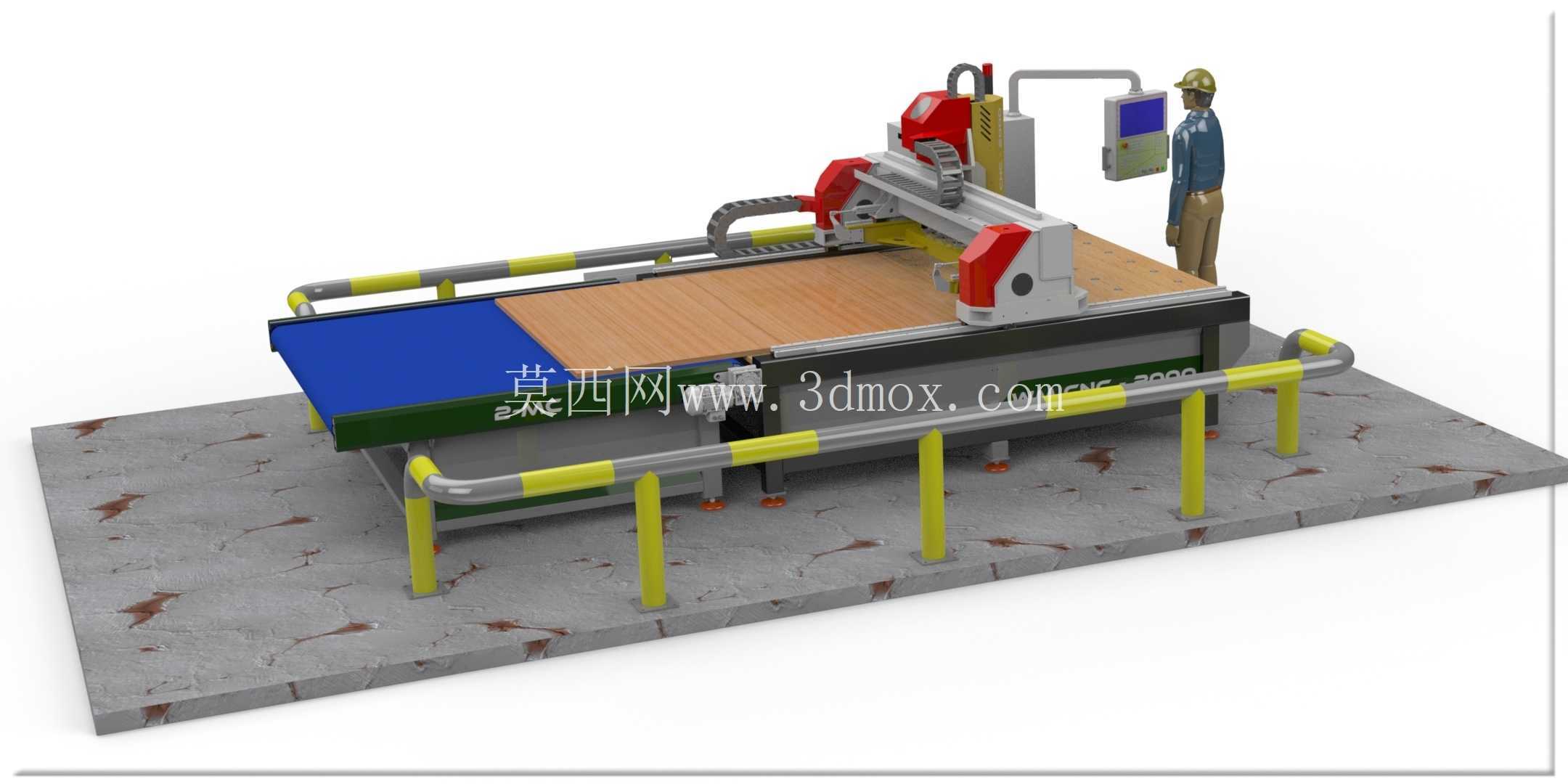

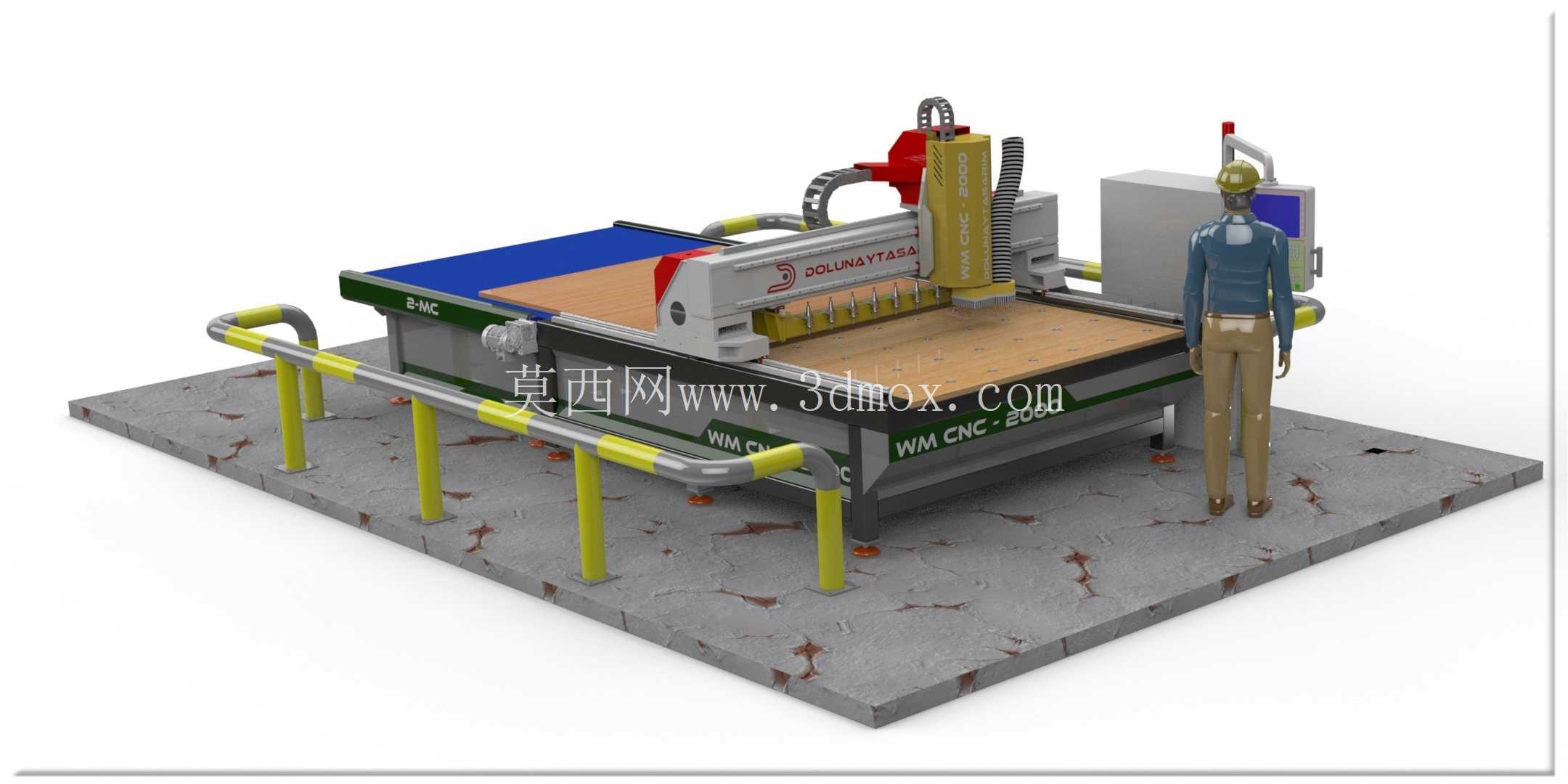

　　这套三维结构方案面向定制家具、木门橱柜、建筑模板及木质板材批量加工场景，核心解决传统单机上下料依赖人工、换刀停机频繁、开槽铣型节拍分散的问题。设备整体以龙门移动式数控镂铣架构为基础，床身采用焊接钢结构退火消应力后整体精加工，长向布置双直线导轨与齿轮齿条传动副，横梁跨距覆盖标准幅面人造板，工作台面分区设置真空吸附孔，配合分区控制阀可按板材尺寸启闭吸附腔，小板加工时避免真空泄漏导致夹持不稳。

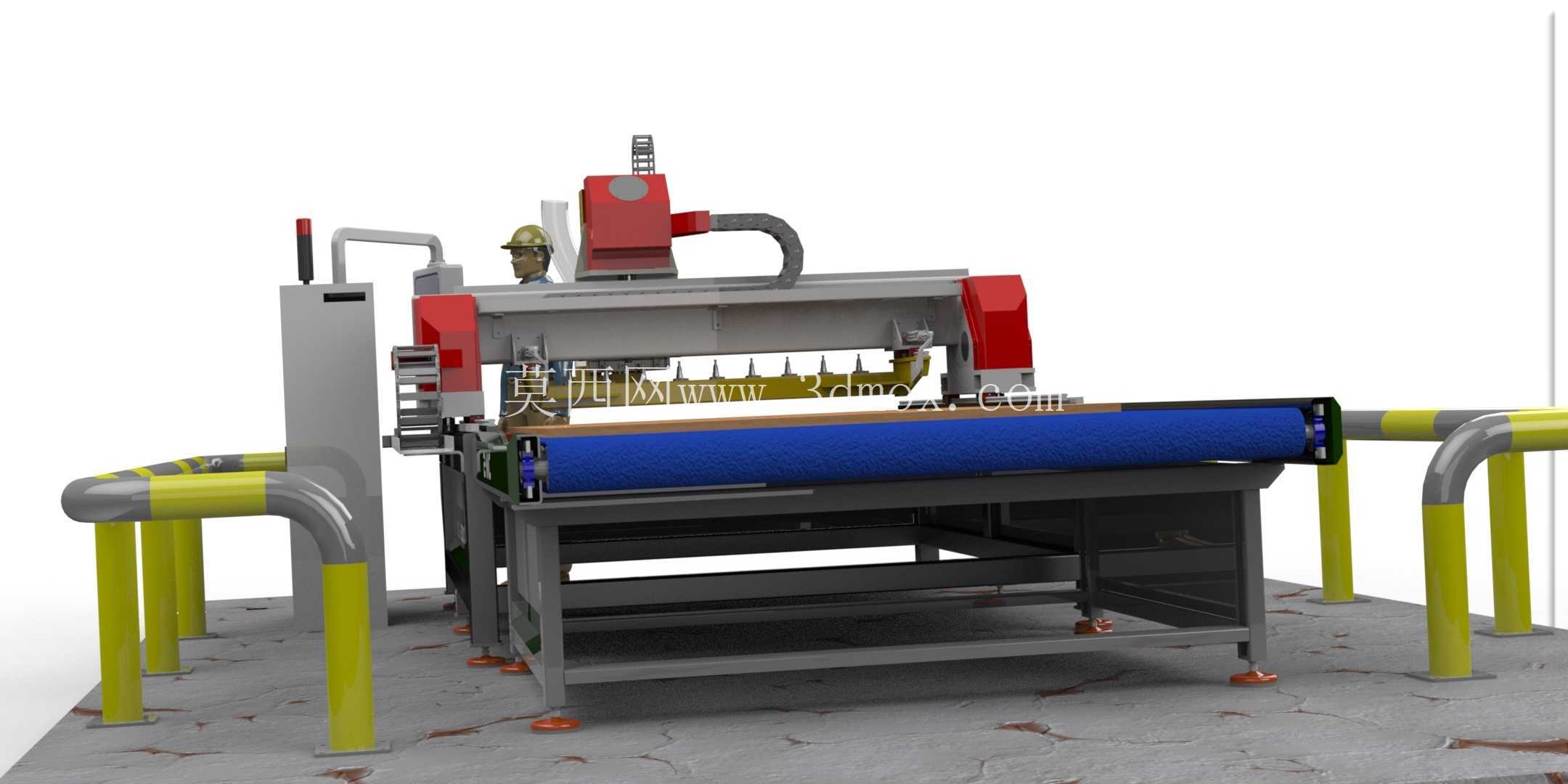

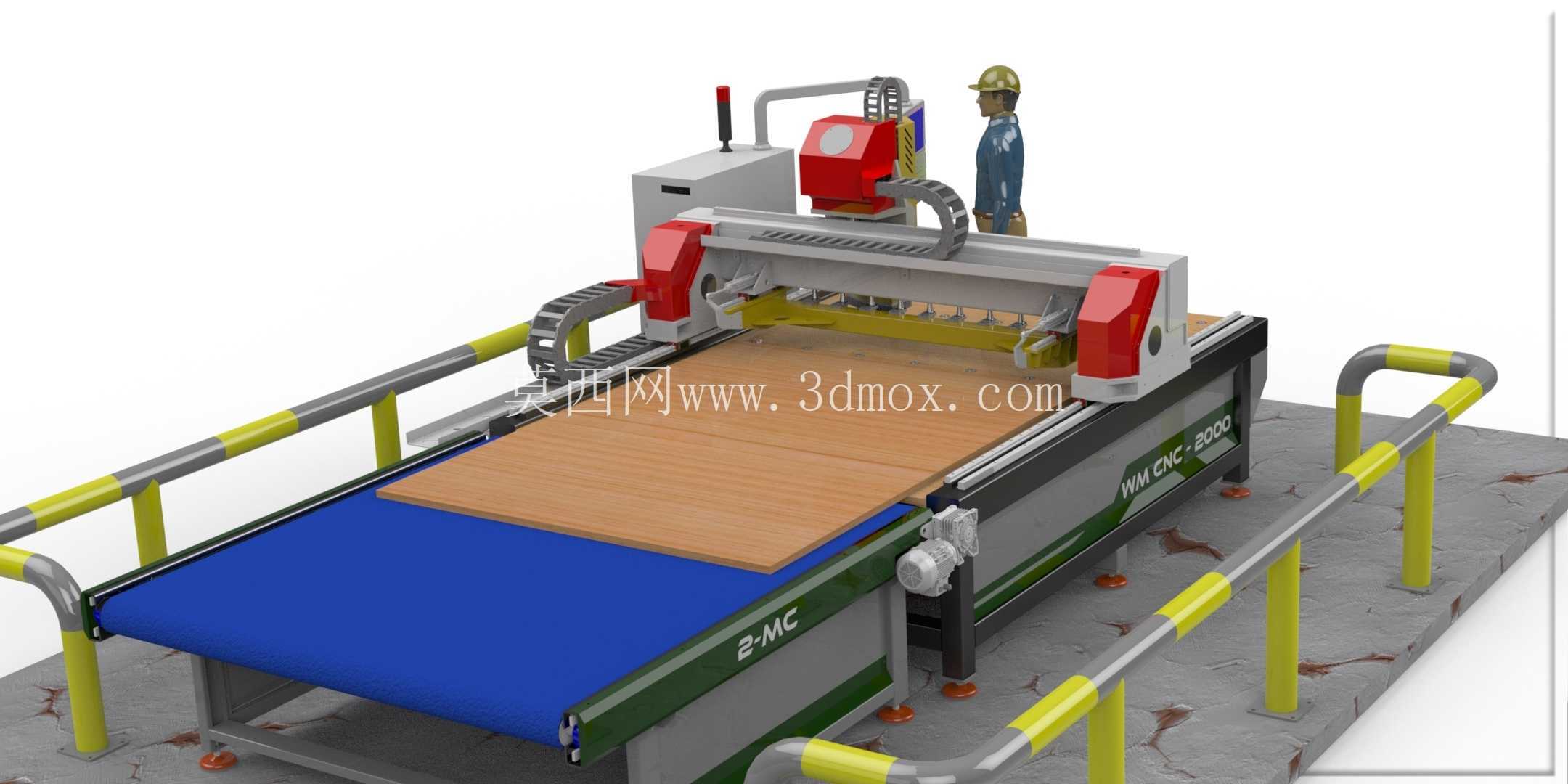

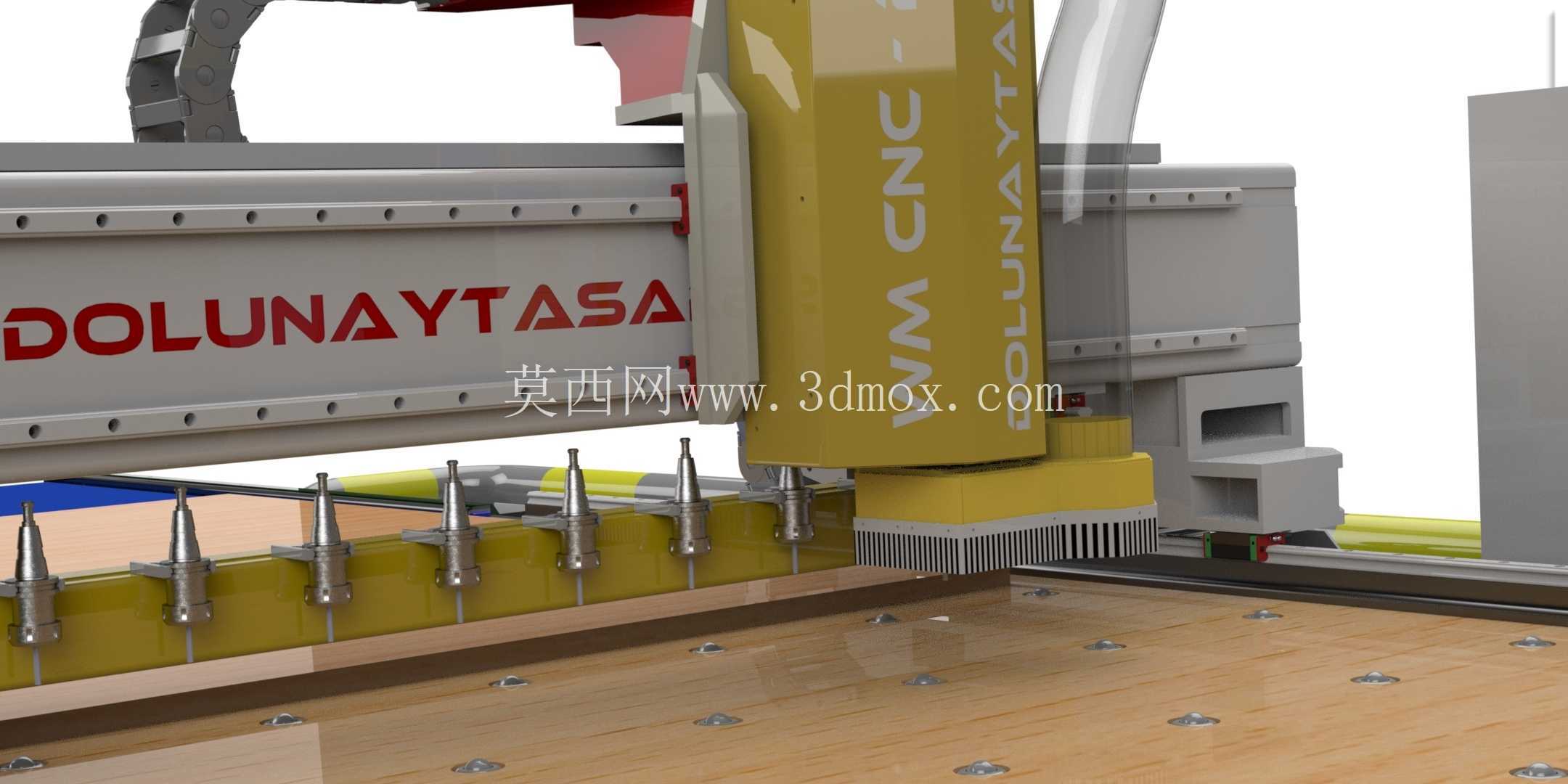

　　主轴单元搭载自动换刀刀库，刀位沿横梁侧部排布，可容纳开槽刀、铣型刀、钻孔头、裁板锯片等多种刀具，数控系统按加工程序自动完成刀爪插拔、主轴松拉刀及刀位复位，工件一次装夹即可完成直槽、燕尾槽、铰链孔、异形轮廓铣削与边缘修型，减少人工换刀带来的对位误差。卸料机构在加工完成后将成品板材沿出料方向推送至衔接辊台，配合周边安全护栏与警示灯，操作人员可在防护区外完成待料堆叠与成品转运，单人即可值守多台设备。

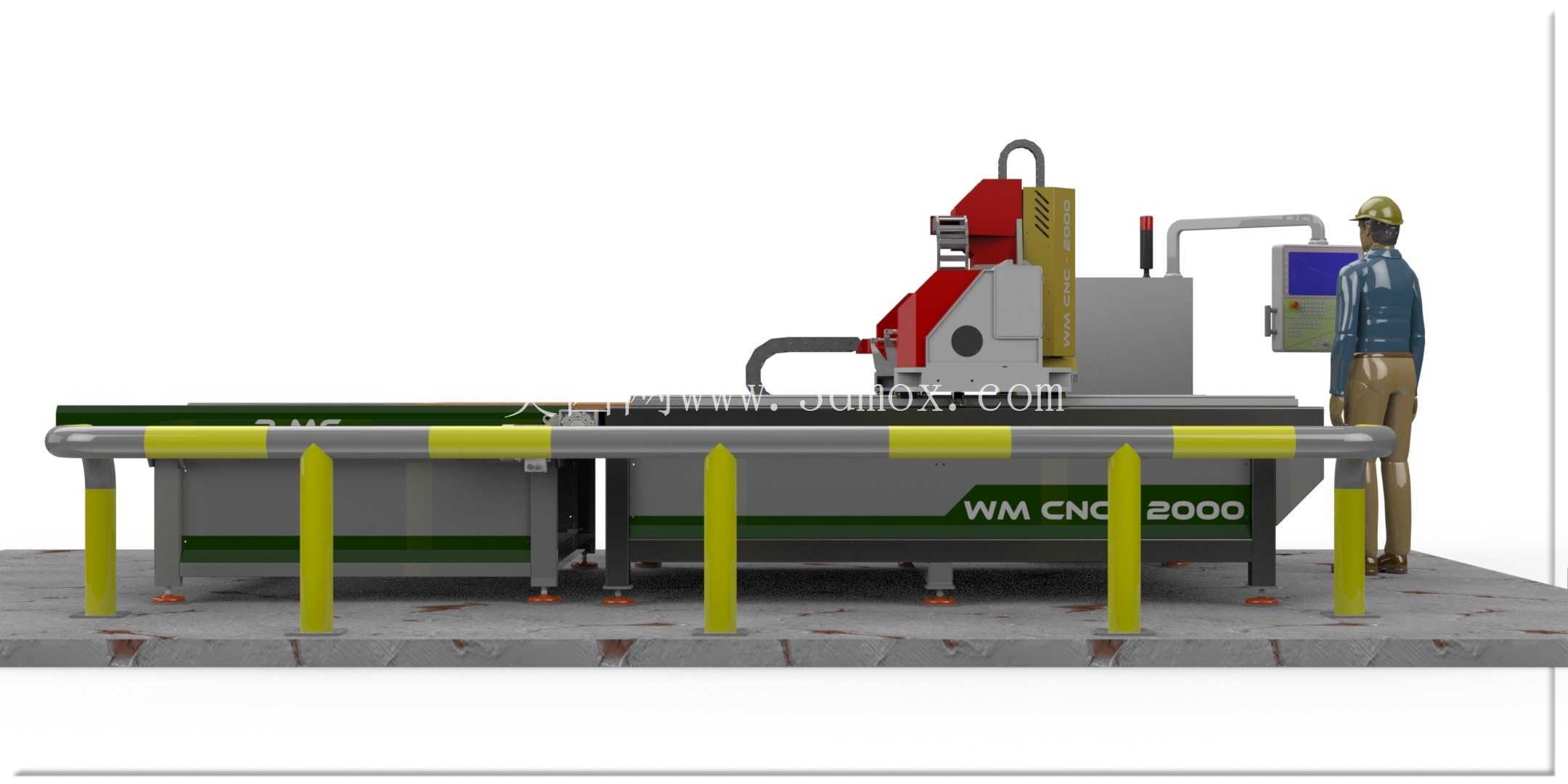

　　建模过程中先按车间工艺布局确定占地边界：主机长度方向预留板材上料行程与出料辊台接驳空间，宽度方向保留横梁移动余量与检修通道，高度方向计入主轴抬刀、刀库回转及顶部报警灯尺寸；地基按混凝土预埋调平垫铁建模，床身支脚位置标注水平调整范围，护栏围绕设备运动区域设置可开启检修门，门体与安全回路联锁，开门时切断进给使能。传动部分完整还原伺服电机、减速器、齿轮齿条、导轨滑块及防尘折布，管路部分梳理真空吸附回路、主轴冷却管路与气动卸料管线，线缆拖链按弯曲半径分层布置，避免高速移动时与横梁构件干涉。

　　结构设计上重点控制龙门动态刚性，横梁采用箱型截面并在主轴滑座安装位增设加强筋，减轻Z轴悬伸带来的切削振动；工作台骨架以型钢焊接成格栅，面板铺装耐磨硬质材料，吸附槽密封件预留更换空间。卸料推板采用可调行程气缸驱动，推爪高度适配不同板厚，边缘设置缓冲垫防止推送时损伤板面；除尘罩包覆主轴切削区，侧向接口对接车间中央除尘系统，开槽产生的木屑随气流及时排走。

　　该方案可直接用于木工生产线布局校核、设备投标展示与结构细化，工程师能够在模型中检查刀具换刀路径、板材上下料轨迹、护栏安全距离及外部辊台衔接尺寸，提前发现安装干涉与维护空间不足的问题；对选型人员而言，可结合目标板材幅面、日均产量与车间物流方向，核对工作台分区、刀库容量、卸料高度及地基载荷，为设备布置与产线联动提供直观的三维依据。
