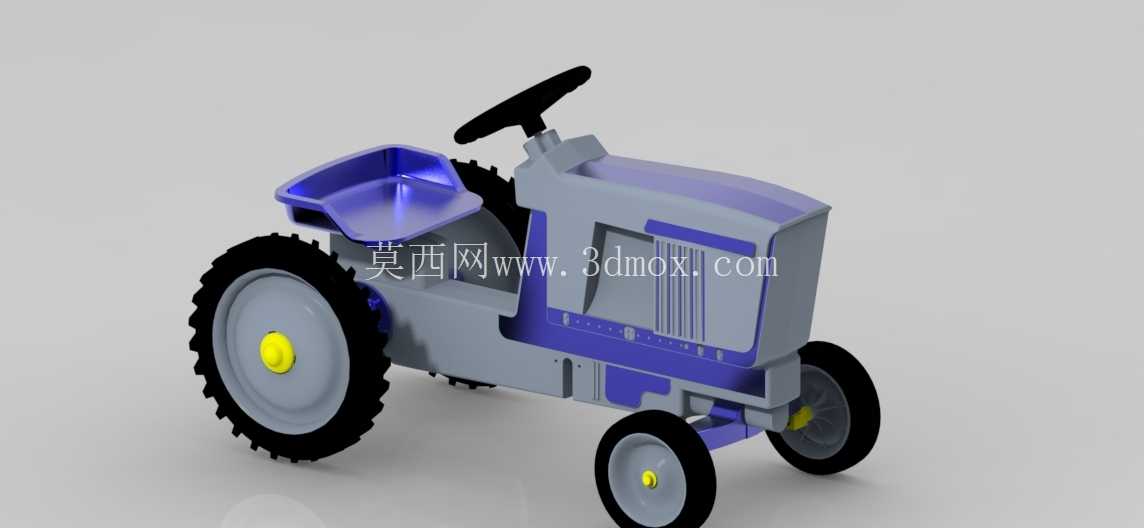

迷你复古风格玩具拖拉机三维结构设计

　　这款迷你轮式拖拉机的三维结构设计，核心面向玩具开发、农用机械科普教具两大应用场景，在结构还原度与生产适配性上做了多维度平衡。从实际使用场景出发，作为玩具类产品，其结构设计充分考虑了日常把玩的受力需求，所有外露棱边均做了R2以上的圆角过渡，避免尖锐边角带来的使用风险，同时整体结构采用模块化拆分思路，机身主体、行走轮组、转向机构、驾驶座椅四个模块可独立拆分，既方便注塑生产时的模具开模，也能满足后期拼装类玩具的组装需求。

　　功能特性层面，该模型完整还原了真实轮式拖拉机的核心结构逻辑：前轮采用转向节连接结构，预留了转向转动间隙，可实现左右各30度的转向角度，匹配真实拖拉机的转向行程比例；后轮采用大直径深齿纹轮胎结构，胎纹深度2mm，齿形采用斜向排布，既提升了玩具在粗糙接触面的抓地性能，也还原了农用拖拉机后轮驱动的结构特征；驾驶区域的方向盘与前转向节做了联动结构设计，转动方向盘时可同步带动前轮转向，还原真实驾驶操作逻辑；后置的座椅区域采用一体化曲面设计，曲面弧度贴合儿童坐姿的人体工学角度，同时座椅下方预留了配重块安装腔，可根据使用需求添加配重块，避免把玩时出现侧翻问题。

　　设计思路上，整体比例采用1:24的缩放比例，对照真实小型农用拖拉机的结构比例做了适配调整，没有完全照搬真实机械的复杂管路结构，而是在保留核心识别特征的基础上做了简化处理：机身侧面的散热格栅采用凹凸纹理替代真实的通风格栅，既保留了视觉识别度，也避免了细小镂空结构带来的生产注塑缺陷；轮轴部分采用隐藏式轴套结构，将金属轴芯完全包裹在塑料轴套内部，既提升了结构转动的顺滑度，也避免了金属部件外露带来的安全隐患；车身的分色结构采用卡扣式连接设计，不同颜色的部件通过卡扣拼接，无需额外粘接即可完成组装，适配玩具生产的快装需求。

　　外形尺寸与安装边界方面，该模型整体长度为180mm，宽度为95mm，高度为110mm，所有活动部件的运动边界均做了干涉检查：前轮转向至最大角度时，轮胎与机身前部的最小间隙为3mm，不会出现结构剐蹭；方向盘转动至极限位置时，与座椅前缘的间隙为8mm，不会出现操作卡滞；后轮转动时，胎纹与机身侧盖的间隙为2.5mm，全行程转动无干涉。安装配合上，所有卡扣的配合量均设置为0.2mm，既保证组装后的结构紧实度，也不会出现组装困难的问题；轮轴与轴套的配合采用间隙配合，配合间隙设置为0.1mm，保证转动顺滑的同时不会出现轮组晃动的问题。

　　从科普教具的应用角度出发，该模型的结构拆分逻辑可清晰展示轮式拖拉机的核心组成部分，可用于青少年机械科普场景，直观展示轮式车辆的转向原理、驱动轮结构布局、车身配重逻辑等基础机械知识，所有拆分部件的连接结构均做了防呆设计，组装时不会出现部件装反的问题，降低科普场景下的使用门槛。同时模型的曲面设计均采用G2连续曲面，外观过渡顺滑，没有生硬的折角，既提升了视觉质感，也适配3D打印、注塑等多种生产工艺的加工需求，无需额外做曲面修复即可直接用于生产加工。
