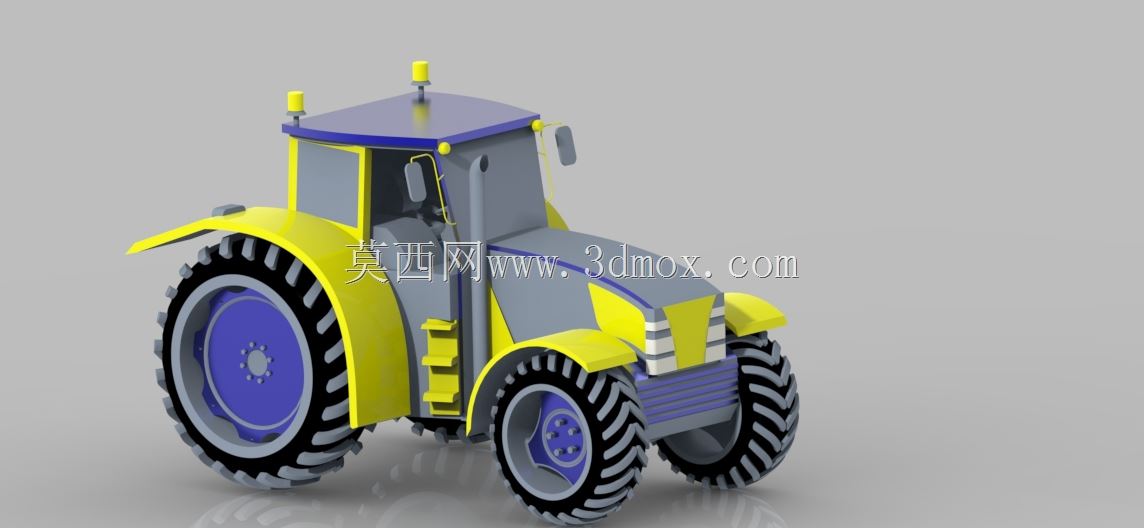

黄紫配色农用轮式拖拉机整机结构

　　这款轮式拖拉机的三维结构设计，首先围绕丘陵与平原交错地带的中小地块作业需求展开，整机行走系统采用前后轮差异化直径配置，后轮大直径带深人字花纹轮胎，轮辋做加强筋结构处理，可在松软耕地、泥泞田埂环境下提供足够抓地力，避免作业时出现打滑陷车问题；前轮采用小直径转向轮配置，转向节预留标准销轴安装位，转向角度设计满足田间地头小半径转向需求，减少掉头时的碾压地块面积。驾驶室部分采用框架式承载结构，顶部设置两个示廓标识柱，两侧外摆式后视镜支架做可调节角度设计，方便不同身高操作人员调整观察视野，驾驶室侧门预留透明窗体安装槽，内部操作空间按照人机工程学尺寸划定，操纵杆、踏板的布置边界符合常规农用操作人员的操作习惯，减少长时间作业的疲劳感。

　　整机外覆盖件采用分块式设计，发动机舱两侧的覆盖件做了格栅式通风开口，可满足柴油发动机工作时的散热需求，覆盖件与底盘车架的连接点全部采用螺栓固定位设计，方便后期维护时快速拆卸检修内部部件；前部机罩做了倾斜流线处理，既可以减少田间行进时的作物秸秆挂蹭，也能为前部配重安装预留足够空间，前部保险杠位置预留标准挂接孔，可适配前装载、前推土板等多种前置作业机具。底盘传动系统的布置采用中央传动+边减结构的预留空间设计，变速箱壳体与后桥壳体做一体化连接规划，可承载大扭矩输出时的结构载荷，后部动力输出轴的位置按照农用标准挂接尺寸划定，可适配旋耕机、犁具、播种机等多种后置农机具，挂接机构采用标准三点悬挂结构的安装位，悬挂提升臂的行程范围满足常规农具的升降需求，可在作业时根据耕深要求灵活调整农具高度。

　　整机的外形尺寸边界严格按照乡村道路通行限宽要求设计，整机宽度控制在常规乡村机耕道的可通行范围内，转场作业时无需额外拆卸部件即可通过多数乡村路段；整机高度设计考虑了常规大棚、果树行间的通行需求，驾驶室顶部到地面的高度不会在低矮作物种植区行进时出现刮碰问题。轮胎与轮辋的连接采用标准螺栓孔位布局，可根据不同作业场景更换水田轮、窄行作业轮等专用轮胎，轮距调整预留了滑轨式调节空间，可适配不同作物的垄距要求，避免作业时碾压作物根系。燃油箱布置在驾驶室侧下方的安全位置，加油口位置方便操作人员地面加注，油箱容积按照满负荷作业6小时以上的续航需求划定容量边界，减少作业中途加油的频次。

　　排气系统的走向沿着驾驶室后侧立柱布置，排气口朝向斜上方，避免作业时排气直吹作物或者操作人员。整机的管线布置全部预留固定卡扣安装位，线束、油管的走向避开高温运动部件，减少长期使用时的管线磨损风险，各部件的检修口位置都预留了足够的操作空间，日常保养时更换滤芯、加注润滑油无需大面积拆解覆盖件。
