履带式小型移动承载底盘结构设计

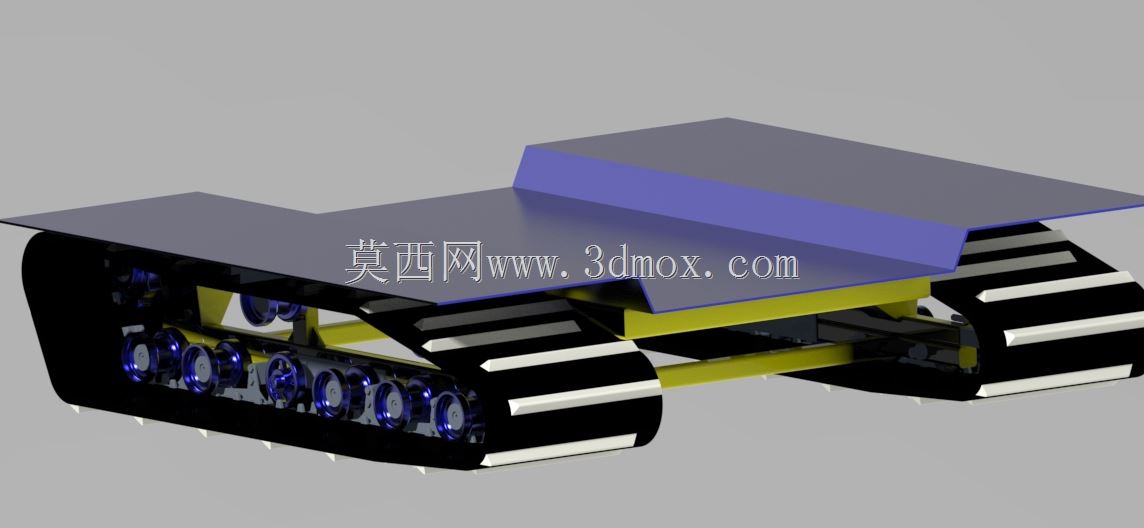

　　这款履带式移动承载底盘的设计，首先要匹配狭小空间内的重载移动需求，常见于厂区内部物料转运、狭窄巷道巡检设备搭载、小型作业机具的移动载体场景，相比轮式结构，履带的接地比压更小，在不平整的硬化路面、碎石路面甚至轻度泥泞场地都能保持稳定的行走能力，不会出现轮式结构容易打滑、卡滞的问题。从结构布局来看，底盘采用双侧独立履带模块的设计思路，两侧履带总成对称布置在承载平台下方，中间预留的空间可以布置驱动元件、控制模块或者动力单元，上方的平整承载台面可以根据实际使用需求加装不同的功能上装，比如搭载检测仪器、小型搬运机械手、物料载具都不需要额外改动底盘主体结构，适配性较强。

　　行走轮系的设计上，每侧履带都配置了多组负重轮，负重轮沿履带架长度方向均匀排布，能够将上方承载的重量均匀分散到整条履带的接地面积上，避免局部应力集中导致履带变形或者轮系磨损过快；驱动轮布置在履带架的一端，和履带内侧的啮合齿精准配合，传递行走动力，导向轮布置在另一端，配合张紧结构可以调整履带的张紧度，避免履带在行走过程中出现脱轨、跳齿的问题，履带板表面做了凸起的防滑结构，在带坡度的路面行走时能提供足够的附着力。

　　承载平台采用分层结构设计，上层是平整的安装台面，预留了标准化的安装孔位，方便不同上装设备的固定安装，下层的支撑梁和两侧履带架采用刚性连接，保证整体结构的抗扭强度，在单侧履带遇到凸起障碍物的时候，整体底盘不会出现明显的形变，保证上装设备的稳定性。从安装边界来看，底盘的整体宽度控制在窄幅范围，能够通过宽度有限的通道，比如厂区内的设备巡检通道、仓储区域的窄巷道，长度方向预留了足够的承载空间，不会因为尺寸过长导致转弯半径过大，双侧独立驱动的设计可以实现原地转向，在狭小空间内的机动灵活性更强，不需要大的转弯空间就能完成方向调整。

　　在实际使用场景中，这类底盘可以作为小型巡检机器人的行走底座，搭载检测摄像头、气体检测模块在厂区管廊、仓储区域完成日常巡检工作，不需要人员进入存在安全隐患的区域；也可以作为小型转运设备的底盘，在生产车间的不同工位之间转运小型工装、加工零件，替代人工搬运提升转运效率；还可以搭载小型作业机具，比如地面清扫装置、小型喷涂设备，完成特定的作业任务。设计过程中充分考虑了维护的便捷性，履带模块的连接采用可拆卸的固定结构，当履带出现磨损需要更换的时候，不需要拆解整个底盘结构，就能单独完成履带的更换，负重轮的轴承部位预留了润滑注油点，日常维护的时候可以直接完成润滑保养，不需要大面积拆解结构。

　　结构强度方面，承载平台的支撑梁采用截面优化的结构设计，在保证整体承载能力的前提下尽可能降低底盘自身重量，避免无效的重量消耗行走动力，履带架采用一体化的焊接结构，保证轮系安装位置的精度，避免因为焊接变形导致轮系不同心，出现行走卡顿、履带偏磨的问题。行走过程中，双侧履带的转速差由控制系统独立调节，直线行走时双侧履带保持同速，保证行走轨迹的直线度，转向时通过调整两侧履带的转速差实现平稳转向，不会出现生硬的转向冲击，保证上装搭载的精密设备不会因为转向冲击出现损坏。
