立式数控铣床加工设备三维结构设计

　　这款数控铣床的三维结构设计，完全围绕通用机加工车间的实际铣削作业需求搭建，没有冗余的装饰性结构，所有部件的排布都优先考虑加工过程中的刚性、操作可达性与维护便利性。从应用场景来看，这类设备主要覆盖中小尺寸金属零件的平面铣削、沟槽加工、复杂型腔铣削、钻孔镗孔等工序，在模具制造、通用机械零件加工、五金件批量生产、工装夹具制作等场景都有广泛使用，相比普通手动铣床，它能通过数控系统实现多轴联动走刀，完成人工操作难以实现的复杂曲面加工，同时能保证批量零件的加工一致性，降低人工操作的技能门槛。

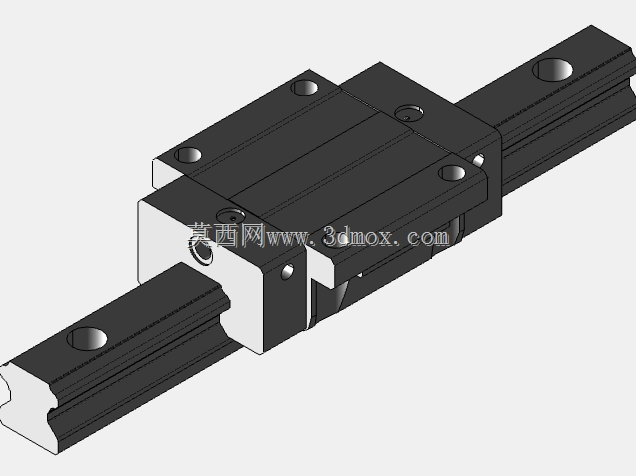

　　从结构设计思路上，整体采用床身式立式布局，主轴沿Z轴垂直布置，工作台沿X、Y轴做水平进给运动，这种布局的优势在于工件装夹方便，操作人员观察加工状态的视野好，排屑路径顺畅，切削液也能直接喷淋到加工区域，不会出现积液残留的问题。床身部分采用整体式铸铁结构设计，内部布置有交叉加强筋，在建模时特意优化了筋板的厚度与排布角度，避免大切削量工况下出现床身共振，影响加工表面精度。主轴箱的导轨采用线性滑轨与硬轨结合的设计，Z轴方向因为要承受主轴自身重量与切削进给力，选用重载型线性导轨搭配滚珠丝杠传动，既保证了进给的响应速度，又能承受铣削时的侧向切削力，不会出现导轨啃伤或者进给卡顿的问题。

　　设备的安装边界尺寸在建模时做了明确的约束，整体占地长度控制在2.8米以内，宽度1.9米，高度2.6米，适合常规层高4米以上的工业厂房安装，不需要额外做设备基础下沉，地面承重满足每平方米5吨即可布置，设备的操作面板布置在机身右前方，距离地面高度1.1米，符合成年人站立操作的人机工程学要求，操作人员不需要弯腰或者抬手过高就能完成所有按键操作与程序调试。工作台的有效行程设置为X轴1000mm、Y轴500mm、Z轴500mm，工作台面尺寸为1200mm×600mm，T型槽的间距与尺寸符合通用机床夹具的安装标准，用户可以直接搭配标准机用虎钳、回转工作台、专用工装夹具使用，不需要额外做转接板设计。

　　功能特性方面，这款铣床的主轴采用皮带传动结构，转速范围覆盖80到8000转每分钟，既可以满足硬质合金刀具低速重切削钢件的需求，也能支持高速钢刀具加工铝合金、铜件等有色金属，主轴端面带有标准的BT40刀柄接口，适配市面上绝大多数的标准铣刀、钻头、镗刀等加工刀具，换刀时可以通过手动拉钉锁紧，也可以根据需求扩展加装刀库实现自动换刀。X、Y、Z三个进给轴的伺服电机都通过联轴器直接与滚珠丝杠连接，没有中间传动齿轮间隙，反向间隙控制在0.01mm以内，能保证高精度轮廓加工时的尺寸稳定性。设备的防护结构采用全包围式钣金设计，正面设置可上下滑动的安全防护门，加工时关闭防护门可以阻挡切削液飞溅与铁屑飞出，防护门上预留有透明观察窗，采用高强度聚碳酸酯材料，既能清晰观察加工状态，又能抵御高速飞出的铁屑冲击。机身底部布置有四个可调式垫铁，安装时可以通过调整垫铁高度将工作台面调至水平，调整范围±20mm，不需要额外制作高精度安装基础。

　　在细节设计上，排屑系统采用双螺旋排屑器布置在工作台两侧，加工产生的铁屑会随着螺旋杆的转动输送到机床前端的排屑口，用户可以直接在排屑口放置集屑车收集铁屑，不需要人工进入加工区域清理。切削液系统的水箱布置在床身底部，容量为120升，内置多层过滤网，可以过滤掉铁屑碎屑，避免切削液中的杂质堵塞喷嘴，水泵扬程达到30米，能保证切削液以足够的压力喷射到切削区域，带走切削热量同时冲走加工产生的细碎铁屑。电气柜布置在机身左侧，与加工区域完全隔离，防护等级达到IP54，能避免切削液雾气与铁屑进入电气柜内部造成元器件短路，电气柜内部预留有足够的安装空间，方便用户后续加装第四轴、对刀仪、刀具破损检测等附加功能模块。

　　建模过程中所有的配合尺寸都按照实际装配公差做了约束，比如导轨与安装面的平面度要求、丝杠两端支撑座的同轴度要求、主轴与工作台面的垂直度要求，都在三维模型的装配关系里做了对应设置，用户拿到模型后可以直接用来做工程图导出、运动仿真、干涉检查，也可以根据自身的加工需求对行程、主轴配置、防护结构做针对性修改，所有的零件特征都保留了参数化建模的步骤，不需要重新建模就能调整关键尺寸。
