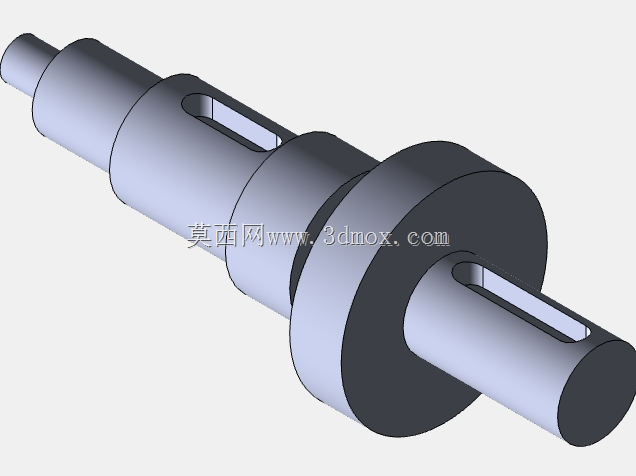

带双键槽阶梯式传动轴结构设计

　　这类带双键槽的阶梯轴，是回转传动系统里的核心受力零件，日常在中小型减速机、流体输送阀组驱动端、轻工输送设备的动力传递单元里都能见到它的身影，核心作用是承接动力输入端的扭矩，通过轴肩定位与键连接把扭矩平稳传递到末端的执行件上，避免传动过程中出现打滑、偏载的问题。从结构设计逻辑来看，采用阶梯式变径结构并不是为了造型差异化，而是完全服务于装配定位需求：不同直径的轴段分别对应轴承内圈、传动轮、密封件、端盖的安装位，每一处轴肩的高度差都经过配合公差核算，既能够给装配件提供轴向定位的硬限位，又不会因为轴肩过高导致装配时零件无法顺利推到定位面，同时阶梯变径的设计也能顺着扭矩传递的路径调整轴的抗弯截面模量，在轴承受弯矩最大的中段位置加大轴径，提升整体刚性，避免高速回转时出现挠曲变形。

　　两处键槽分别布置在轴的两端安装位，键槽的宽度、深度以及距离轴端的尺寸都对应平键的国标配合公差，键槽的走向完全和轴的轴线平行，槽端的铣削退刀位置做了圆弧过渡，避免应力集中在槽根位置导致长期交变载荷下出现轴的疲劳断裂。从安装边界来看，轴的两端伸出段直径统一，能够适配标准规格的深沟球轴承或者滚针轴承，中段的大直径凸缘是整个轴的轴向定位基准，装配时凸缘的端面会贴紧轴承内圈端面或者箱体隔套的端面，锁定整个轴系的轴向窜动量，不需要额外加装轴端挡圈就能实现可靠定位，减少装配时的零件数量。

　　实际应用中，这类轴的表面粗糙度会根据配合段的不同做差异化处理，轴承安装段的粗糙度要求更高，非配合的轴段可以适当降低粗糙度要求来减少加工成本，轴的所有变径位置都做了圆角过渡，避免热处理或者受力时出现应力开裂。在阀组驱动场景里，这类轴会连接驱动电机的输出端与阀芯的调节机构，通过键连接传递扭矩带动阀芯转动，实现介质通断或者压力调节的动作，轴的尺寸精度直接影响阀芯转动的同轴度，如果轴的同轴度超差，会导致阀芯转动卡涩、密封面偏磨，最终出现阀体内漏或者调节精度不达标的问题。

　　在输送设备的传动端，这类轴会作为传动滚筒的芯轴，两端安装轴承座固定在机架上，一端的键槽连接链轮或者带轮，接收电机传递的动力带动滚筒转动，实现物料的输送，轴的刚性直接影响滚筒运转的平稳性，如果轴的刚性不足，重载下会出现滚筒跳动，导致输送带跑偏、物料撒落的问题。设计这类轴的时候，首先要核算整个传动链的最大传递扭矩，结合扭矩值确定最小轴径，再根据装配零件的内孔尺寸依次确定各段轴径，键槽的位置要避开轴的应力集中区域，同时要保证装配后键的受力面均匀接触，不会出现偏载。轴的长度尺寸要匹配箱体或者机架的安装宽度，两端伸出段的长度要足够安装轴承、端盖以及传动件，同时要预留一定的调整间隙，避免热胀冷缩导致轴系卡滞。另外，这类轴的材质一般选用中碳钢调质处理，表面根据耐磨需求可以做高频淬火处理，提升键槽和轴承配合面的硬度，延长使用寿命，加工过程中要保证各轴段的同轴度公差，控制在合理的形位公差范围内，避免高速转动时出现偏心振动。
