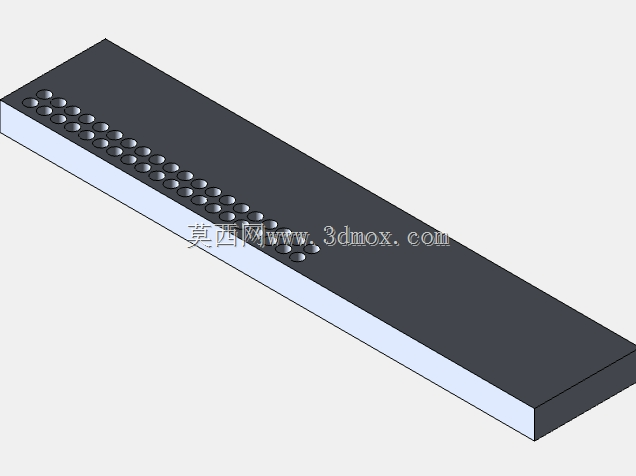

带阵列沉孔长条矩形安装基座结构设计

　　这类带规则阵列沉孔的长条矩形构件，在工业现场的工装夹具、自动化输送线侧边定位、检测设备台面安装场景中应用十分广泛，很多做非标设备的结构工程师在做线体改造或者工装搭建设计时，都会优先选用这类标准化的长条基座作为基础安装载体，不用每次都从零开始设计安装底板，能大幅缩短设计周期。从实际使用场景来看，这类构件通常作为安装基准使用，上面的阵列沉孔主要用来穿装内六角螺栓，沉孔的深度刚好可以容纳螺栓头部，安装完成后螺栓头不会突出构件表面，避免干涉后续安装在基座上的其他功能部件，比如气动滑台、光电传感器支架、定位挡块这类需要平整安装面的零件。

　　设计这类构件的时候，首先要确定整体的长宽厚尺寸，厚度方向需要根据承载的负载来核算，要是用来安装较重的气动元件或者需要承受工件放置的冲击力，厚度不能低于12毫米，避免长期受力后出现弯曲变形，影响安装在上面的部件的位置精度。长度方向则要匹配安装工位的实际跨度，两端要预留出足够的安装固定位，方便把整个基座锁固在设备框架或者铝型材台面上。孔位的阵列间距设计是核心要点，不能随意设定，要匹配常用的工业铝型材槽距、标准工装的安装孔距，通常会选用20毫米、25毫米或者40毫米的整数倍间距，这样不管是搭配标准件还是后期调整安装位置，都能快速对位，不用重新打孔攻丝。

　　沉孔的设计要严格匹配对应规格的内六角螺栓尺寸，比如常用的M6内六角螺栓，沉孔直径要做到11毫米，深度6.5毫米左右，既要保证螺栓头能完全沉入，又不能因为沉孔过深削弱构件本身的结构强度，孔的底部要和螺栓头接触面保持平整，避免螺栓锁紧后出现倾斜，导致安装的部件出现位置偏差。构件的侧边要做轻微的倒角处理，去除加工后的锐边毛刺，避免现场安装调试的时候划伤操作人员，也能减少应力集中的问题，长期受交变载荷的时候不会从边角位置出现开裂。从安装边界来看，这类长条基座安装的时候，底部要保证和支撑面完全贴合，如果支撑面存在平面度误差，要在基座和支撑面之间加装调整垫片，避免基座锁紧后出现翘曲，导致上面的阵列孔位出现位置偏移，影响后续部件的安装精度。

　　另外在设计的时候还要考虑构件的材质选择，常规工况下用6061铝合金加工就可以满足使用需求，重量轻加工方便，要是在有腐蚀性的环境或者重载工况下使用，则要换成304不锈钢材质，表面不需要额外做涂装处理，就能满足防锈和强度要求。很多新手工程师在设计这类基座的时候，容易忽略孔位的位置公差，其实阵列孔的位置度公差要控制在0.1毫米以内，不然安装跨距较大的部件时，会出现孔位对不上的问题，需要现场扩孔，既耽误安装进度，也会影响基座的结构强度。还有沉孔和底部通孔的同轴度也要控制好，不然螺栓穿装的时候会出现卡滞，强行锁紧的话会损坏螺栓螺纹，也会让基座受到额外的内应力，时间长了容易出现变形。这类构件在实际使用的时候，还可以根据需求在侧面加工出定位槽，用来安装行程开关或者磁性传感器，不用额外在基座上焊接支架，进一步压缩安装空间，让整体结构更加紧凑。在做三维建模的时候，这类构件的特征比较规整，用拉伸凸台做出基体之后，用线性阵列特征来做沉孔组就能快速完成建模，建模的时候要注意把所有的孔位特征做完全约束，避免后期修改长度参数的时候，孔位出现错位或者丢失的问题，方便后续根据不同的工位需求快速调整尺寸参数，衍生出不同长度规格的同系列基座，提升设计的复用率。
