M12规格1.5公制外螺纹圆柱构件设计

　　在常规机械装配与液压气动管路布设场景中，螺纹连接是实现构件可拆卸固定、介质通路密封对接的核心结构形式，这款M12规格1.5公制螺距的圆柱螺纹构件，正是针对中小载荷紧固、小通径管路对接场景开发的标准化连接部件。从实际工程应用来看，这类构件常出现在仪器仪表配套的阀组安装、小型气动回路接头装配、低压流体管路的对接固定环节，既可以作为独立的外螺纹接头实现不同通径管路的转接，也可以作为阀类构件的外接螺纹端，完成与设备基座、管路端的螺纹咬合固定。

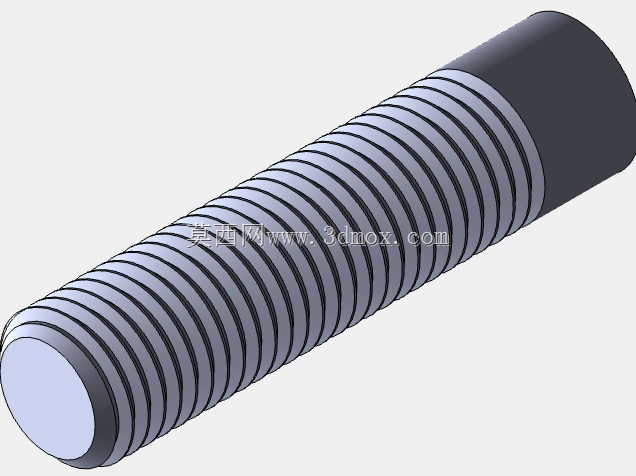

　　设计阶段首先明确了公制螺纹的核心参数边界，采用1.5mm的标准螺距匹配M12公称直径，这一参数组合属于普通粗牙公制螺纹范畴，咬合深度适中，既能够保证足够的连接抗拉强度，也不会因为螺距过小导致螺纹加工难度提升、咬合牙数不足的问题。构件整体采用圆柱同轴结构，一端预留光滑圆柱段作为安装导向与密封配合面，剩余主体段全部加工连续外螺纹，光滑段的直径略小于螺纹大径，安装时可以先插入对应内螺纹件的导向孔，避免螺纹牙型在对中过程中发生磕碰损伤，这一细节设计在批量装配场景中能有效降低螺纹副的安装报废率。

　　从外形尺寸与安装边界来看，构件整体为等直径圆柱结构，无额外凸起的法兰或卡位结构，安装时仅需要匹配对应规格的M12×1.5内螺纹孔即可完成装配，安装所需的径向操作空间仅需要比螺纹大径大3-5mm，适合在仪器仪表舱内这类布局紧凑、操作空间有限的场景中使用。螺纹牙型采用标准60度公制三角牙型，牙顶与牙底预留合理的圆角过渡，避免应力集中导致的螺纹牙断裂问题，在承受轴向拉载荷时，每一圈螺纹牙的受力分布经过结构优化，靠近安装端面的前三圈螺纹承担主要载荷，后续牙型逐步分散剩余应力，能够满足常规10MPa以内低压流体管路的连接强度要求，也能承受不超过8kN的轴向静拉载荷。

　　在实际选型适配过程中，这类螺纹构件可以搭配组合垫片、O型密封圈实现端面密封，光滑圆柱段的表面粗糙度控制在Ra1.6以内，能够与密封圈形成稳定的密封接触面，避免流体介质从螺纹配合间隙渗漏。如果用于阀类构件的外接端，该螺纹段的长度可以根据实际安装壁厚调整，保证螺纹咬合长度不低于公称直径的1.2倍，即可满足绝大多数低压工况的连接可靠性要求。建模过程中严格遵循公制螺纹的建模规范，螺纹收尾段采用标准的退刀槽结构，退刀槽宽度为2倍螺距，深度略低于螺纹小径，既方便车削加工时的退刀操作，也能保证螺纹末端与相邻光滑段的过渡平滑，不会在装配时出现卡滞问题。

　　不同于细牙螺纹构件，这款1.5螺距的粗牙螺纹构件对安装时的对中偏差容忍度更高，即使存在小角度的安装偏斜，也能顺利旋入对应内螺纹，不会出现乱牙、咬死的问题，非常适合现场安装条件有限、无法保证高精度对中的野外设备装配、小型实验台架搭建场景。构件的端面采用平端面设计，既可以作为密封压紧面，也可以在需要时加工内六角孔、一字槽等驱动结构，方便使用工具完成旋紧操作，整体结构没有冗余的异形结构，加工工艺性好，采用常规车削设备即可完成全部加工工序，量产时的加工成本较低，适合作为标准化配件批量备货。

　　在三维建模的细节处理上，螺纹的螺旋升角严格按照公称直径与螺距的对应关系计算，保证生成的螺纹牙型与实际加工后的牙型完全一致，在进行虚拟装配仿真时，可以准确模拟螺纹副的咬合过程，检查是否存在干涉、装配行程不足的问题。光滑段与螺纹段的同轴度公差控制在0.02mm以内，安装后不会出现偏心问题，保证连接后的管路或构件对中精度，避免因为偏心导致的密封圈偏磨、连接应力集中问题。对于需要进行有限元强度校核的场景，模型保留了螺纹牙型的完整细节，可以直接导入仿真软件划分网格，分析不同载荷下螺纹牙的应力分布情况，为后续的结构优化、材料选型提供准确的模型基础。
