黄铜材质三辐式阀门手轮结构设计

　　在工业管路系统的现场操作环节，阀门手轮是操作人员与阀体执行机构直接交互的核心部件，这款三辐式手轮的设计，完全围绕减压阀这类需要精准调节开度的工况做适配。从实际应用场景来看，这类手轮多用于化工、给排水、暖通管路的中低压减压阀上，操作人员无需额外工具，直接握持轮缘即可转动阀杆，实现管路压力的调节、通断控制，相比手柄式操作件，轮式结构能提供更大的力臂，在阀杆密封摩擦力较大、或者管路带压操作的场景下，能有效降低操作人员的施力强度，避免操作力矩不足导致的阀门开度不到位问题。

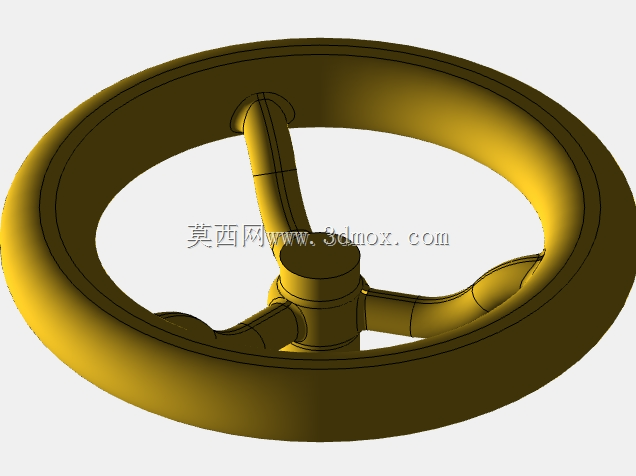

　　从结构设计思路来看，这款手轮采用三辐条对称布局，区别于常见的四辐、五辐手轮，三辐结构在保证轮体整体扭转刚度的前提下，减少了辐条的材料用量，同时三个辐条沿轮毂周向120度均匀分布，转动时的受力对称性更好，不会出现单侧辐条应力集中的问题。轮缘采用圆弧过渡的环形截面，握持时的贴合度更高，长时间操作不会硌手，轮缘表面做了圆滑倒角处理，没有尖锐棱角，符合工业操作件的安全设计要求。中间的轮毂部分设计了与阀杆配合的安装孔位，轮毂与辐条的连接位置做了大圆角过渡，避免铸造或者加工过程中出现应力裂纹，同时提升了扭矩传递过程中的结构强度，当操作人员施加较大转动力矩时，连接位置不会出现断裂变形的问题。

　　从安装边界与尺寸适配角度来说，这款手轮的轮体外径适配DN15到DN50口径的减压阀安装需求，轮毂的安装孔深度与常规减压阀阀杆的伸出长度匹配，安装时不需要额外调整阀杆的伸出量，直接套入阀杆后通过顶丝或者键连接即可固定，不会出现手轮与阀盖、填料压盖干涉的问题。轮体的轴向厚度经过优化，既保证了握持时的接触面积足够，又不会因为厚度过大增加不必要的重量，黄铜材质的选用一方面是因为黄铜的铸造性能好，容易成型复杂的辐条与轮毂过渡结构，另一方面黄铜的耐锈蚀性能优于普通铸铁，在潮湿的管路安装环境下，不会轻易出现锈死导致手轮无法转动的问题，同时黄铜的质地相对偏软，操作时如果出现磕碰，也不会对相邻的管路部件造成硬损伤。

　　在功能特性上，这款手轮的轮缘做了加宽处理，相比窄边手轮，握持时的摩擦力更大，即使操作人员手上沾有油污或者水渍，也能稳定施力转动，不会出现打滑的情况。三辐条的结构也给现场操作提供了多个握持点位，不管是站在阀门的哪个方位，都能找到合适的辐条间隙握持轮缘，不需要大幅度调整身体站位就能完成阀门的开度调节。另外，手轮的整体重量控制在合理区间，安装在阀杆上之后不会给阀杆增加额外的偏载，避免长期使用后阀杆出现倾斜磨损，影响阀门的密封性能。从建模细节来看，所有的连接过渡位置都做了符合机械加工工艺要求的圆角处理，没有出现直角尖边，不管是采用铸造后机加工的生产工艺，还是采用锻造后精加工的工艺，都能顺利实现量产，不需要额外做工艺补正，辐条的截面采用椭圆形渐变设计，从轮毂位置到轮缘位置的截面宽度平滑过渡，既保证了扭矩传递的强度，又优化了手轮的整体外观质感，同时减少了铸造过程中的缩孔缺陷出现概率。
