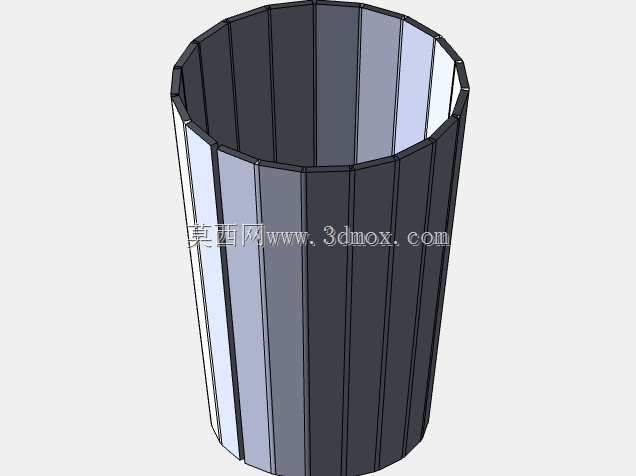

竖纹多面拼接式敞口圆柱筒体结构

　　这类竖纹拼接的敞口圆柱筒体，在散料暂存、流体导流、小型物料收纳类的工业场景中十分常见，不同于一体冲压成型的光滑筒体，这种多面拼接的结构在小批量定制生产场景下，加工门槛更低，不需要配套大尺寸冲压模具，仅通过板材裁切、折弯、拼接固定即可完成成型，适配很多非标准化的工位改造需求。从实际使用场景来看，这类筒体常作为小型储料仓的中段筒体、除尘设备的进风导流段、或者生产线上的废料收集筒使用，敞口设计方便物料从上方直接投入，直筒结构不会出现物料卡滞挂壁的问题，竖状的拼接棱边在竖直放置时，还能额外提升筒体的环向刚度，避免薄壁板材在受侧向挤压或者内部物料侧压力时出现凹陷变形。

　　设计这类结构的时候，首先要确认的是安装边界的尺寸约束，筒体的外径需要匹配上下对接的法兰或者卡箍尺寸，高度则要根据现场的安装空间、需要容纳的物料容积来确定，每一块拼接板的折弯角度需要根据最终拼接的面数来精准计算，比如十二面拼接的筒体，每块板的折弯角度就是150度，拼接缝的位置要预留好焊接或者铆接的搭接余量，避免拼接后出现整体圆度超差的问题。不同于光滑壁面的筒体，这种带竖向棱边的结构，在安装外部固定件的时候，不需要额外做防滑处理，抱箍固定在棱边位置时，接触摩擦力更大，长期使用不容易出现筒体下滑移位的问题。

　　在壁厚选择上，需要根据筒体的使用场景调整，如果是用来存放密度较大的金属边角料，壁厚需要适当加厚，避免物料冲击造成板材变形，如果是用来导流低压气体或者轻质塑料颗粒，选用较薄的板材即可控制整体重量，方便后期拆装维护。拼接缝的处理方式也需要结合使用场景确定，接触流体或者粉状物料的场景，需要对拼接缝做满焊打磨处理，避免缝隙漏料或者积料，仅作为外部防护或者大尺寸物料收纳使用时，采用间断焊或者铆接固定即可，能有效降低加工成本。筒体的上下端口位置需要做折边处理，一方面可以去除板材裁切后的锋利毛边，避免安装维护时划伤操作人员，另一方面折边结构能大幅提升端口的刚度，避免端口受外力碰撞出现变形，影响和上下部件的对接精度。

　　在三维建模过程中，这类结构不需要做复杂的曲面建模，通过平面板材的折弯阵列即可快速生成，建模时需要提前预留好板材的折弯扣除量，确保每一块拼接板展开后的尺寸准确，避免后期下料加工时出现尺寸偏差，导致拼接后整体尺寸不符合安装要求。另外，这类竖纹拼接筒体在做表面处理的时候，棱边位置的涂层附着力比光滑曲面更好，不容易出现涂层脱落的问题，适配喷涂、镀锌、阳极氧化等多种表面处理工艺，能满足不同工况下的防腐蚀、耐磨需求。实际选型使用时，需要注意筒体的竖直安装精度，如果倾斜角度过大，内部存放的散料会出现单侧堆积，增大局部板材的侧压力，长期使用可能导致拼接缝开裂，安装时可以通过端口的水平度校准来保证筒体的竖直状态，必要时可以在筒体外部加装加强抱箍，进一步提升整体结构的稳定性。
