多色工业控制按钮组件三维结构设计

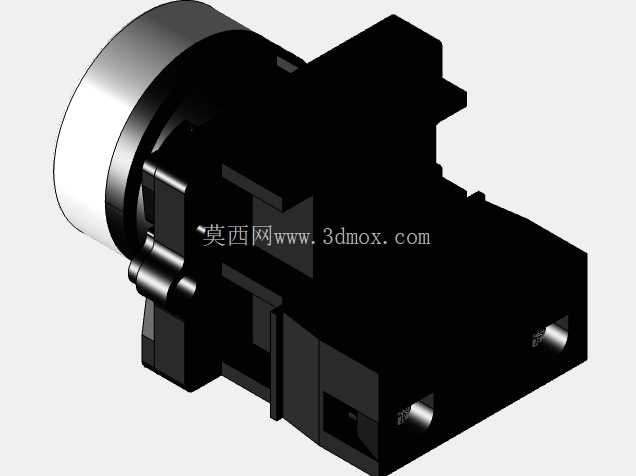

　　在工业控制回路的现场操作端，这类按钮是操作人员与设备交互最直接的物理接口，广泛分布在机床操作面板、自动化产线工位旁、配电柜门板、特种设备控制盒等位置，承担着设备启停、模式切换、急停触发、工序确认等核心指令输入功能，是低压控制回路里用量极大的基础操作元件。从结构设计逻辑来看，该款按钮采用头部操作端与基座卡扣式拼接的结构，前端圆形操作头突出安装面板一定高度，表面做了防滑哑光处理，避免操作人员戴劳保手套操作时出现打滑问题，操作头边缘做了圆弧倒角，既可以减少日常磕碰造成的部件损伤，也能避免操作时划伤手部。基座部分采用模块化卡槽设计，可根据实际回路需求搭配常开、常闭触点模块，无需额外定制基座结构，就能适配不同的控制逻辑需求，降低备件库存的品类压力。安装边界上，这类按钮统一采用标准圆形开孔尺寸，适配工业领域通用的面板开孔规范，安装时从面板正面插入，后端通过配套的锁紧螺母固定，安装完成后操作头与面板贴合紧密，防护等级可满足常规车间的粉尘、少量溅水场景使用需求，无需额外做密封防护结构。

　　从功能特性来看，本次建模覆盖红、蓝、黄、绿四种常用颜色的按钮头，不同颜色在工业现场有明确的语义区分：红色一般用于停止、急停类危险操作指令，绿色用于启动、运行确认类正向指令，黄色用于复位、预警类提示操作，蓝色用于辅助功能、自定义模式切换，建模时保留了不同颜色头的结构一致性，仅在外观配色上做区分，方便设计人员直接调用对应配色的模型完成面板布局设计。结构细节上，按钮内部的按压复位结构采用弹簧自复位设计，按压行程控制在合理区间，按压力度符合人体工程学要求，既不会因为力度过小造成误触发，也不会因为力度过大增加操作人员的劳动强度；基座两侧预留了接线端子的安装空间，接线方向可根据柜内布线需求调整，避免出现线缆弯折半径不足的问题。

　　在做设备面板的三维布局设计时，这类按钮模型可以直接导入装配体，提前校验操作头之间的间距是否满足操作需求，避免出现相邻按钮间距过小导致误触的问题，同时可以模拟安装后的突出高度，确认是否会和周边的防护罩、柜门结构产生干涉。对于电气设计人员来说，模型的基座尺寸可以用来核对柜内安装深度，提前预留足够的布线空间，避免现场安装时出现按钮基座与柜内线槽、元器件碰撞的问题。从建模细节来看，模型还原了按钮的卡扣配合结构、弹簧安装位、触点模块的拼接卡槽、锁紧螺母的螺纹结构，所有配合间隙都按照实际量产产品的公差要求设置，既可以用来做产品结构的方案验证，也可以直接用于教学演示、虚拟调试场景下的操作部件建模。

　　在自动化产线的虚拟仿真环节，这类按钮模型可以作为人机交互的虚拟操作部件，配合PLC仿真程序实现操作逻辑的验证，提前排查控制回路的逻辑漏洞，减少现场调试的周期。日常做设备改造项目时，直接调用这类标准化的按钮模型，可以大幅提升面板设计的效率，不用从零开始绘制基础结构，把更多精力放在操作逻辑的布局优化上。模型的结构拆分完全按照实际产品的装配层级设置，操作头、复位弹簧、基座、触点模块、锁紧螺母都为独立零件，方便设计人员根据实际需求做结构修改，比如调整操作头的形状、更换触点模块的数量、修改安装螺纹的规格，适配不同的项目需求。
