方形带孔机械安装基座结构设计

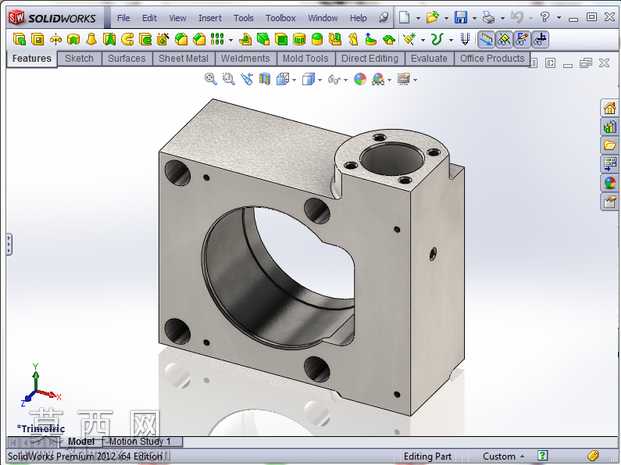

本作品为机械安装基座类零件的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循机械零件设计的通用规范，从结构合理性、加工可行性、装配适配性多个维度展开设计。建模初期先梳理基座的功能定位，该零件主要用于承载轴类、传动类部件，需要同时满足自身结构强度、部件安装定位、与外部机架连接固定的多重需求，因此整体采用方块式主体构型，在保证结构刚性的同时尽可能压缩冗余体积，降低零件整体重量。主体结构上设计有大尺寸中心通孔，用于容纳传动轴承或轴类部件，孔壁预留均匀壁厚，保证承载过程中不会出现应力集中导致的形变；主体侧上方设计有带安装孔的凸台结构，凸台端面设置多个均匀分布的螺纹安装孔，用于固定上端配套的功能部件，凸台与主体连接处做了过渡圆角处理，避免直角连接处的应力集中问题。主体的各个端面均分布有不同规格的安装孔、定位孔，包括边角处的沉头固定孔、侧壁的定位销孔，所有孔位的位置度、同轴度均按照机械加工公差要求进行参数化约束，保证后续加工完成后可以直接与配套部件完成装配，无需二次修配。材质设定上选用常用的45号钢作为基础材质，渲染过程中赋予金属哑光质感，还原真实机加工零件的表面效果，同时对孔位内壁、安装端面做了精加工面的质感区分，清晰展示不同加工面的工艺区别。建模过程中所有特征均采用参数化驱动，各个尺寸之间建立关联约束，比如安装孔的孔距与主体外形尺寸关联、凸台高度与中心孔的位置尺寸关联，后续如果需要根据配套部件的尺寸调整基座参数，只需要修改对应参数即可完成整体模型的更新，大幅提升设计迭代效率。整体结构经过干涉检查，所有孔位、凸台、腔体之间不存在结构干涉，壁厚分布均匀，既满足轻量化设计要求，也能保证零件在额定负载下的结构强度，适配常规工业设备的安装承载需求。
