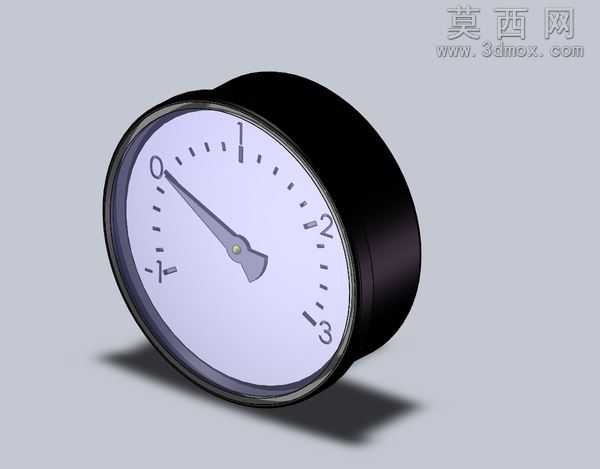

D63规格G1/4接口径向安装压力表三维模型

本模型为D63规格G1/4接口径向压力表的三维数字化模型，建模过程严格遵循工业压力表的实际生产尺寸规范，还原了该款普通弹簧管压力表的完整结构与外观特征。建模阶段首先以表盘直径63mm为基础尺寸基准，通过草图绘制完成圆形表盘的轮廓线构建，采用旋转凸台特征生成表壳的主体圆柱结构，表壳边缘的包边结构通过扫描特征完成，还原了金属表壳卷边固定表蒙的工艺结构。表盘部分单独构建零件，通过草图阵列完成0到3MPa量程的刻度线排布，刻度线按照长短区分主刻度与分刻度，数字标识采用草图文字特征贴合在表盘平面，指针部分通过薄壁拉伸特征制作，还原了锥形指针的造型与中心转轴的配合结构，指针转轴位置添加了微小的凸台结构模拟固定铆钉。表蒙部分采用透明材质的薄壁旋转特征制作，厚度控制在1.5mm，与表壳的卡槽结构做了配合间隙设计，还原实际装配的公差要求。模型的接头部分按照G1/4管螺纹的标准参数建模，通过螺旋线扫描生成螺纹牙型，接头与表壳的连接位置做了过渡圆角处理，还原实际铸件的圆滑过渡特征。材质渲染阶段，表壳部分赋予哑光黑色喷塑材质，调整粗糙度参数模拟金属壳体喷塑后的磨砂质感；表盘赋予白色哑光工程塑料材质，刻度与数字赋予深灰色印刷材质；指针赋予金属喷漆质感，中心转轴做亮面金属处理；表蒙赋予高透明亚克力材质，添加轻微的折射与反射参数，模拟玻璃表蒙的光学效果；接头部分赋予镀锌金属材质，还原五金接头的银灰色金属光泽。整体模型采用自底向上的装配设计思路，各个零件之间添加了正确的配合约束，指针与表盘中心保留转动自由度，可模拟压力表指针偏转的工作状态，模型结构完整无缺失面，所有特征参数可编辑，可用于工业管路系统的装配模拟、设备展示动画制作、产品宣传素材渲染等场景，能够直观展现径向压力表的外观形态与结构组成，帮助设计人员快速完成管路检测元件的布局设计，也可作为教学演示素材讲解弹性式压力表的基本构造。
