手动小型管材弯曲加工弯管设备

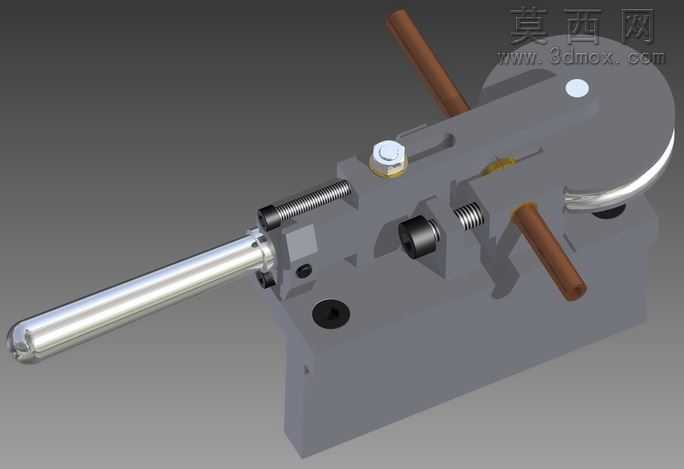

本作品为手动式小型弯管设备三维模型，整体采用Autodesk Inventor完成全参数化建模与装配校验，建模过程严格遵循机械加工工艺逻辑，对每一处配合公差、运动间隙都做了对应约束设置，确保模型可完整模拟实际弯管作业的动作流程。模型主体基座采用灰铸铁材质渲染，表面做哑光磨砂质感处理，还原铸造件的真实肌理；操作手柄采用棕褐色实木材质搭配金属嵌件，金属传动部件如丝杆、弹簧、定位轴、弯管轮等均采用抛光不锈钢与发黑处理钢材的材质区分，不同材质的粗糙度、反光度参数经过反复调试，渲染效果贴近真实工业设备的视觉表现。结构设计上，设备采用杠杆式手动施力结构，搭配可更换的弯管模具模块，通过弹簧复位机构实现操作后的自动回位，丝杆进给结构用于管材的定位锁紧，确保弯管过程中管材不会发生偏移打滑；核心弯管轮与夹紧模块采用快拆式设计，无需复杂工具即可完成不同规格模具的更换，适配不同管径的小管弯曲加工需求。设计思路围绕小型加工场景的实用性展开，摒弃了电动弯管设备的复杂动力结构，全部采用纯机械传动实现弯管功能，整体结构紧凑小巧，可固定在工作台面使用，适合小批量管材加工、维修现场作业等场景；建模过程中对所有活动部件做了运动仿真校验，确认手柄摆动行程、弯管角度范围、模具装拆空间均符合实际操作需求，不存在结构干涉问题，各零部件的建模精度满足后续导出工程图、指导加工生产的要求，可直接作为手动弯管工装的设计参考方案使用。
