F18战机层流CFD仿真阻力系数分析模型

　　在航空航天气动设计领域，飞行器绕流的流态模拟一直是方案迭代阶段的核心工作，层流到湍流的转捩预测、不同来流条件下的阻力系数核算，直接决定了飞行器巡航阶段的燃油效率、高速飞行时的操纵稳定性，甚至影响结构载荷的边界设定。这套针对F18喷气式战机搭建的层流CFD分析模型，核心是围绕不同入口来流速度下，层流计算结果与NASA公开风洞试验阻力数据的偏差展开，可直接用于气动设计阶段的湍流模型选型验证，帮助设计人员快速判断k-omega类湍流模型在亚音速飞行工况下的计算精度边界，避免后续全机仿真时因模型选型偏差导致的气动载荷计算失真。

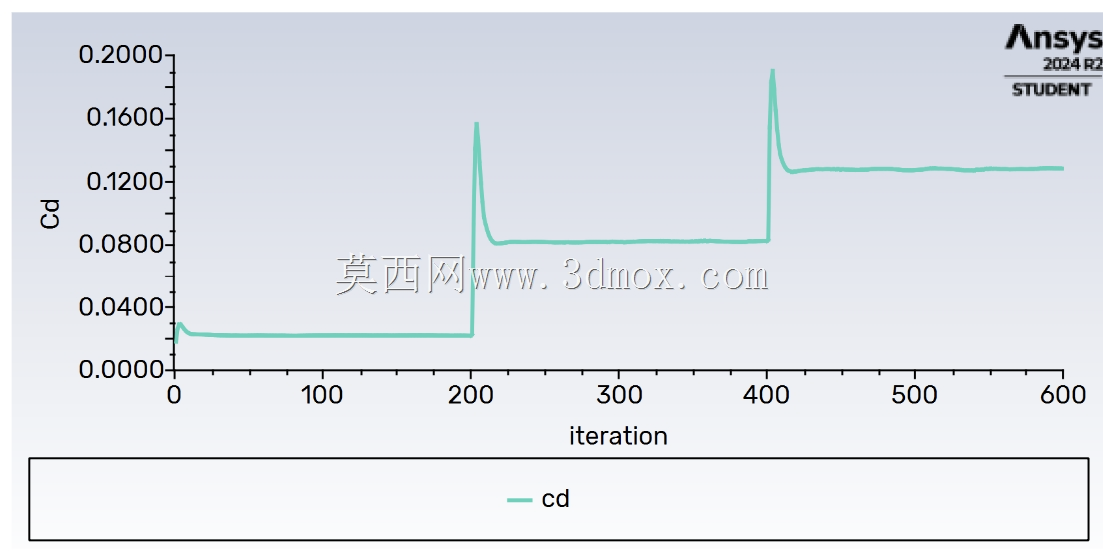

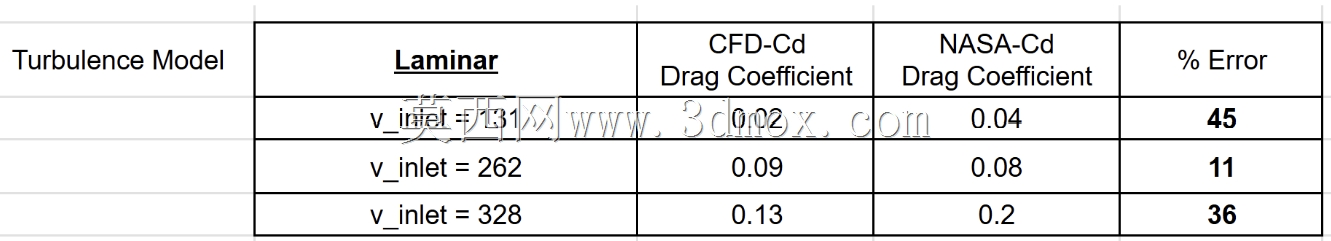

　　从实际工程应用场景来看，这类简化的层流CFD模型不会直接用于全机详细设计阶段的载荷输出，更多是在方案预研阶段，作为仿真方法验证的基准算例——很多航空设计团队在引入新的湍流模型、调整CFD求解器的边界层网格参数前，都会先用这类有公开试验数据对标支撑的简化模型做校核，确认计算误差在工程允许范围内后，才会将求解设置迁移到全机精细模型的计算中。模型中设置的多组入口速度梯度，覆盖了战机从低速进近到高亚音速巡航的典型来流速度区间，每组工况下都同步输出了层流模型计算的阻力系数、与NASA公开试验值的误差占比，能直观呈现层流假设在不同来流速度下的适用边界：当入口速度较低时，层流模型计算的阻力系数与试验值偏差相对可控，随着来流速度提升，边界层转捩效应增强，层流假设的计算误差会明显抬升，这一规律能帮助仿真工程师快速判断不同飞行工况下，是否需要引入湍流模型、是否需要加密边界层网格以捕捉转捩效应。

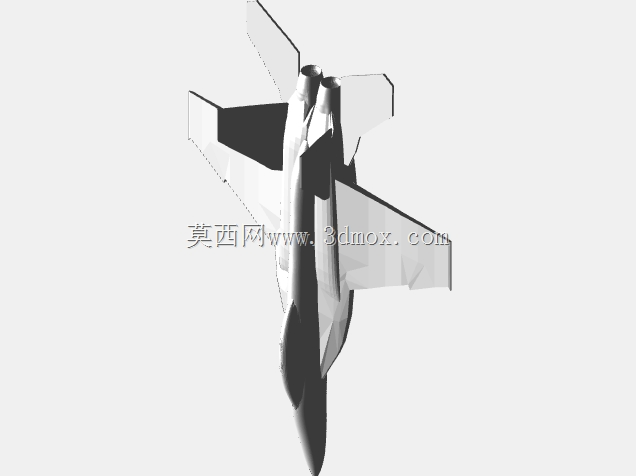

　　从模型的设计思路来看，搭建时没有追求全机外形的精细还原，而是保留了F18战机核心气动外形的关键特征：包括边条翼的升力体构型、进气道的唇口曲率、机身中段的截面变化规律，这些都是影响战机跨音速阶段阻力特性的核心结构，省略了机载武器挂架、座舱盖细节、尾喷口调节结构等对核心阻力系数计算影响较小的细节，既保证了气动计算的核心特征不丢失，又能大幅降低网格划分的工作量，缩短单工况的计算周期，非常适合用于仿真方法的快速验证。模型的计算域设置遵循航空CFD仿真的通用规范：入口边界距离战机机头位置预留了足够的来流发展段，避免入口边界条件对流场计算的干扰；出口边界设置在机尾后方足够远的位置，保证尾流区的流动能够充分发展，不会出现出口边界的反射干扰；计算域的上下、侧向边界都设置为远场边界，模拟无限大流场的飞行环境，避免壁面效应对绕流计算的影响。

　　在网格划分的边界设定上，模型针对机身表面的近壁区做了针对性的网格加密处理，保证壁面y+值符合层流计算的要求，能够准确捕捉壁面附近的速度梯度变化，避免因近壁网格过粗导致的壁面剪切力计算失真——而壁面剪切力正是摩擦阻力的核心来源，直接决定了阻力系数的计算精度。机身表面的网格尺寸沿着流向和弦向做了梯度变化：在机翼前缘、边条翼涡产生区、进气道唇口等曲率变化大、流动梯度高的区域，网格尺寸做了局部加密，能够准确捕捉这些区域的流动分离、涡系发展过程；在机身中段等曲率平缓、流动相对稳定的区域，网格尺寸适当放大，平衡计算精度与计算效率。

　　从实际使用的角度来看，这套模型可以直接作为航空CFD仿真的教学算例，帮助新入行的仿真工程师理解层流假设的适用范围、阻力系数的计算逻辑、试验数据对标验证的基本方法；也可以作为企业仿真体系建设中的基准验证算例，定期校核CFD求解器的计算稳定性，避免因软件版本更新、求解参数调整导致的计算偏差。在战机改型设计阶段，这类基准模型还可以用来快速评估局部外形修改对阻力特性的影响趋势，比如调整边条翼的后掠角、修改机身截面的长细比时，可以先在简化模型上做多工况的快速迭代，筛选出阻力特性最优的方案后，再开展全机精细模型的详细计算，大幅提升方案迭代的效率。需要注意的是，层流模型本身的适用边界存在局限，在高速工况下必须结合湍流模型开展计算，这套模型中标注的不同速度下的误差值，能够帮助工程师快速判断计算结果的可信度，避免将层流模型的计算结果直接用于工程设计，导致后续结构设计、动力选型出现偏差。
