9位D-Sub接口塑料外壳结构设计

　　这款9位D-Sub塑料外壳，是工业电气连接场景里的常用配套防护部件，日常在工控柜内部接线、测试仪器信号端口、老旧工业设备通讯接口改造、嵌入式设备外接信号端口的场景里都能见到它的身影，核心作用是给D-Sub型9针接插件提供物理防护，同时规整接线端的线束走向，避免焊好的针脚因为外力拉扯出现虚焊、脱焊，也能隔绝日常使用里的灰尘、少量飞溅的液体对接点的侵蚀，降低接口接触不良的故障概率。

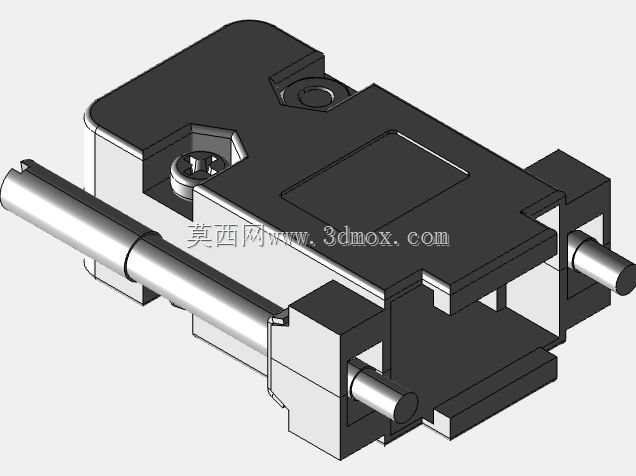

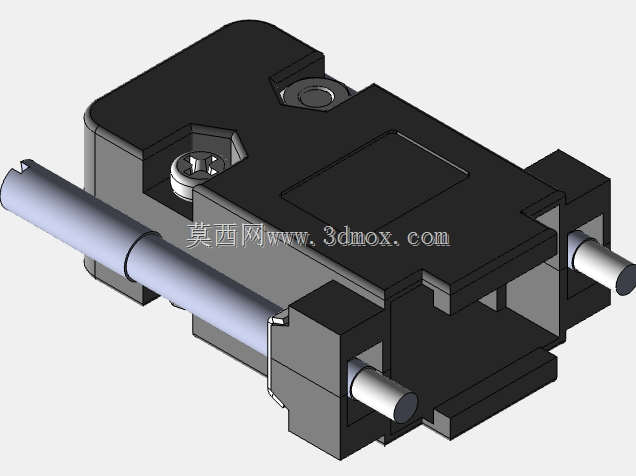

　　从结构设计的角度看，这款外壳采用上下扣合的分体式结构，不需要额外设计复杂的卡扣配合，依靠两侧的金属固定柱实现上下壳体的锁紧，装配的时候只需要把焊好线的D-Sub接头芯体卡入壳体预设的卡槽内，对齐上下壳的安装孔，穿入固定杆拧紧端部的固定螺丝就能完成装配，整个装配过程不需要专用工装，现场接线施工的时候也能快速完成组装，适配现场改造、小批量设备组装的作业节奏。壳体上预留的接口对位槽完全匹配标准9位D-Sub接头的外形尺寸，安装后芯体不会在壳体内出现窜动，两端伸出的金属固定杆除了锁紧壳体之外，还能在接头对接的时候和对端设备的固定螺丝配合，实现接头的锁紧，避免设备运行过程中因为振动出现接口松脱的问题，这一点在有持续振动的工业设备上尤为重要，很多现场的通讯故障都是因为接口没有可靠固定，长期振动后针脚接触不良导致的。

　　在安装边界的设计上，这款外壳的外部轮廓做了圆角过渡处理，没有尖锐的棱角，在柜内布线的时候不会刮伤相邻线束的绝缘层，壳体的壁厚控制在均匀的1.5mm，既保证了塑料壳体足够的结构强度，日常插拔受力的时候不会出现壳体开裂，也不会因为壁厚过大导致整体尺寸臃肿，占用过多的柜内安装空间。壳体内部预留的线束容纳空间可以容纳9根0.5平方毫米的信号线束，同时留出了足够的线束弯曲半径，避免线束在壳体内出现死折导致的线芯断裂，焊线位置对应的壳体内部做了避让槽，不会因为壳体扣合压到焊点造成短路。

　　设计这类接插件外壳的时候，首先要严格匹配标准D-Sub接口的安装尺寸，保证芯体装入后和对端接头的对接精度，不会出现针脚错位插歪的问题；其次要兼顾现场装配的便捷性，不能设计过多需要专用工具才能完成的装配结构，毕竟很多电气施工场景的工具配备并不齐全；还要考虑不同使用场景的适配性，比如在需要经常插拔的测试设备上，壳体的握持部位做了轻微的防滑平面设计，插拔的时候更容易发力，在固定安装的设备内部，壳体的外形可以和相邻的线槽、固定件保持足够的安全间隙，不会出现安装干涉。另外壳体上的固定柱采用金属嵌件的设计，避免多次拆装螺丝的时候出现塑料柱滑牙的问题，提升部件的重复使用次数，降低设备维护的配件成本。

　　实际选型使用的时候，需要注意这款外壳适配的是标准9位D-Sub公头或者母头芯体，不适用于加高型或者带屏蔽层的特殊D-Sub接头，安装的时候要先把固定杆穿入一侧壳体的安装孔，再放入接好线的接头芯体，对齐另一侧壳体后再锁紧两端的螺丝，不要强行扣合壳体避免压伤内部的线束，对于有屏蔽要求的使用场景，可以在壳体内侧粘贴铜箔胶带实现屏蔽层的接续，这款外壳的内部空间足够容纳薄铜箔的厚度，不会出现扣合不严的问题。
