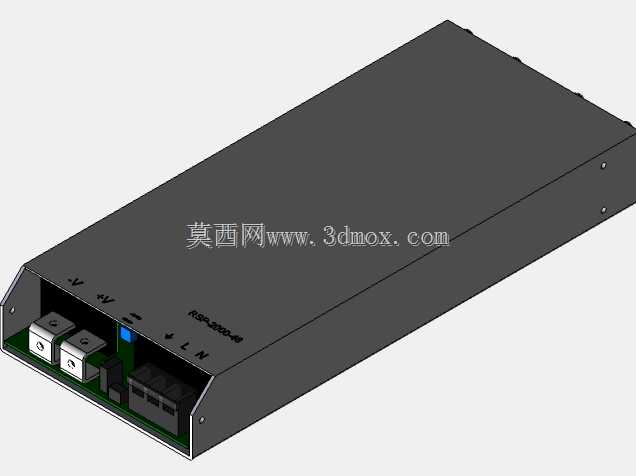

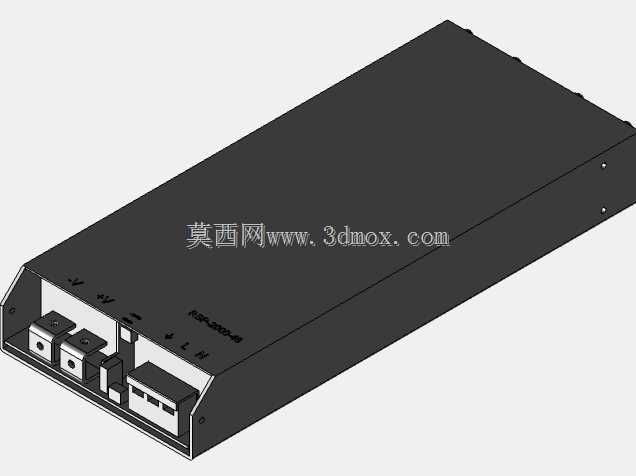

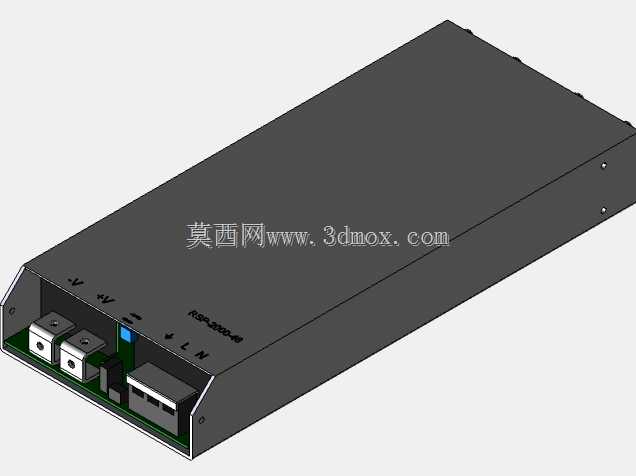

明纬RSP-2000-48开关电源三维结构模型

　　这款RSP-2000-48开关电源的三维模型，完整还原了明纬该款大功率工业电源的全部结构细节，从外壳钣金折弯的折边弧度、安装孔位的同轴度公差，到输入输出端子的排布间距、内部PCB板与壳体的装配间隙都做了1:1的写实还原，完全可以直接用于设备整体装配的干涉校验环节。在工业自动化产线、大型通讯基站机柜、激光加工设备、大功率LED驱动系统这类需要稳定48V直流供电的场景中，这款2000W功率等级的电源是核心供电部件，选型阶段如果没有精准的三维模型做布局参考，很容易出现机柜内走线空间不足、安装位与其他器件干涉、散热风道被遮挡的问题，这个模型刚好能解决结构设计阶段的这类痛点。从设计思路来看，这款电源采用标准1U机架式壳体结构，壳体主体采用SECC钣金折弯成型，上盖做了一体化的冲压加强筋，既提升了壳体的结构强度，避免大功率器件长期工作发热导致壳体变形，也能在紧凑的尺寸内最大化内部散热空间；输入侧设置了标准的AC输入端子座，搭配L/N极性标识与接地端子，输出侧采用大电流接线端子，能承载48V额定输出下的大电流负载，端子旁预留的电压微调电位器安装位也在模型中完整呈现，方便设计人员在做整机布局时预留调试操作空间。

　　外形尺寸上严格遵循工业标准机架安装规范，宽度适配标准19英寸机柜的安装间距，深度方向控制在紧凑范围内，壳体两侧的安装固定耳做了下沉式折弯设计，安装孔位的中心距、孔径都匹配机柜通用安装螺丝规格，安装后电源正面与机柜立柱平面齐平，不会突出机柜面板影响前门闭合。壳体侧面与底部预留的通风散热孔阵列，在模型中也按照实际开孔的密度、孔径、排布位置做了还原，结构设计人员在做整机热仿真时，可以直接提取开孔区域的通风率参数，不用再单独绘制散热孔结构，能大幅缩短前期方案设计的周期。

　　输入输出接口的位置排布充分考虑了现场接线的操作空间，端子座距离壳体边缘的距离预留了足够的线缆弯曲半径，即便是大平方的动力线缆接入后，也不会出现线缆过度弯折导致的接触不良问题；壳体内部的功率器件安装位、散热鳍片的位置都做了等比例还原，在做整机EMC布局评估时，可以参考内部器件的位置规划走线路径，避免强电回路与信号回路出现不必要的耦合干扰。对于做非标自动化设备设计的工程师来说，这类大功率电源的安装布局往往是机柜内部结构设计的难点，既要保证安装固定的可靠性，也要兼顾散热、接线、后期维护的便利性，这个精准的三维模型可以直接导入到整机装配体中，提前模拟安装过程中的操作空间，比如接线时螺丝刀的操作角度、后期更换保险丝时的拆卸空间、电源风扇的出风方向与机柜散热风道的匹配度，这些细节如果在设计阶段没有验证，等到样机加工完成后再整改，会耗费大量的时间与物料成本。

　　模型中壳体的拼接缝隙、端子座的卡扣结构、指示灯的开孔位置都和实物完全一致，甚至连壳体表面印刷的型号标识、极性标识的位置都做了对应还原，在做设备外观渲染、操作说明书配图时，也可以直接调用这个模型，不用再单独做外观贴图处理。从安装边界来看，电源上下方需要预留至少20mm的通风间隙，避免散热风道被相邻器件遮挡，前后方需要预留不小于80mm的接线操作空间，侧面与机柜立柱之间的间隙不小于5mm，避免安装时出现卡滞，这些安装边界的尺寸都可以通过模型直接测量提取，不用再查阅纸质规格书反复核对，能有效降低选型阶段的尺寸核对误差。
