绿色面板式船型翘板电源开关结构

　　这类面板安装式翘板开关，是低压电控回路里最常见的手动通断元件之一，日常能在小型工控设备面板、测试仪器操作台、民用电器主控位、小型机电产品的电源输入端见到它的身影，核心作用就是通过手动按压翘板的动作，实现单路或者双回路电源的通断切换，相比旋钮式、拨动式开关，它的按压操作面更大，带明确的通断标识，操作人员戴薄劳保手套也能准确操作，误触概率更低。

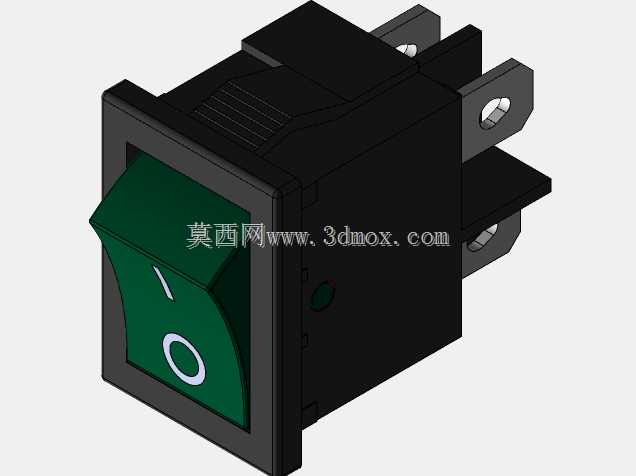

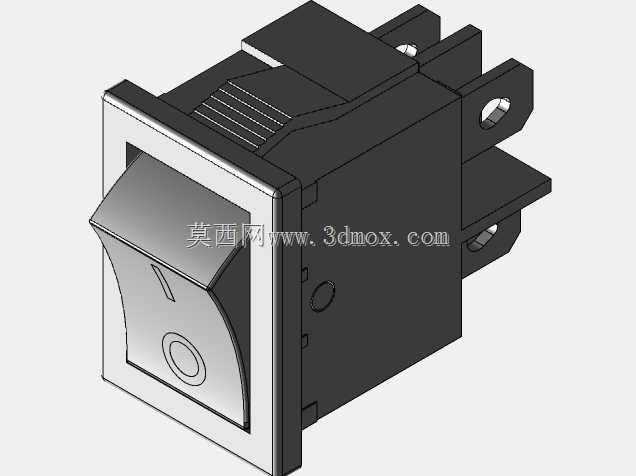

　　从结构设计来看，这款开关采用方形嵌入式面板安装结构，前端的绿色翘板操作面做了轻微的内凹弧度，贴合手指按压的触感，翘板表面压印了通用的通断标识，闭合位对应竖线标识、断开位对应圆圈标识，操作人员不用凑近看文字，仅凭标识就能快速判断当前回路状态。开关主体为黑色阻燃工程塑料壳体，后端伸出的金属插片是接线端，采用插片式接线而非螺丝压接，在批量装配的时候能直接插装对应的接插件端子，省去拧线的工序，大幅提升装配线的作业效率，插片的厚度和宽度都匹配行业通用的6.3mm快插端子规格，不用单独定制配套接插件，采购和替换的通用性很强。

　　安装边界上，这款开关采用标准的面板卡装结构，壳体两侧带弹性卡扣，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将开关从面板正面推入，卡扣就会自动卡在面板背面完成固定，不需要额外加装螺母或者固定片，面板适配厚度覆盖常规设备常用的1mm到3mm冷轧钢板、ABS塑料面板范围，安装后前端面板和开关的贴合缝隙均匀，不会出现歪斜或者松动的情况。开关后部的接线端预留了足够的接插件插拔空间，不会和面板内部的其他走线、结构件产生干涉，整体安装后的突出高度控制得比较紧凑，就算是内部空间局促的小型手持设备、桌面式仪器，也能顺利装下，不会因为开关后部长度问题挤压内部电路板或者走线空间。

　　功能特性上，绿色的操作面在工业场景里通常对应电源接通、设备运行的状态指示语义，和红色停止按钮、黑色功能开关能形成明确的视觉区分，操作人员扫一眼面板就能快速定位电源开关的位置，避免紧急情况下找错开关的问题。翘板的操作阻尼做了针对性调校，按压的时候有清晰的到位手感，不会出现卡滞或者按动虚位的情况，触点切换的时候有明确的动作反馈，能让操作人员明确感知到回路已经完成切换。壳体材料选用耐温阻燃的工程塑料，在回路正常工作发热的情况下不会出现形变或者老化开裂，金属接线部分做了防锈镀层处理，长期在常规车间环境下使用也不会出现氧化接触不良的问题。

　　在做三维建模的时候，需要重点关注几个关键尺寸的公差配合：首先是面板安装孔的尺寸公差，要保证开关推入后既不会因为间隙过大出现晃动，也不会因为尺寸过紧导致卡扣无法顺利卡入；其次是翘板和前端面板之间的活动间隙，要预留足够的翘板摆动空间，避免翘板动作的时候和面板边框产生摩擦卡滞；再者是后部接线插片的位置度，要保证和快插端子的对接精度，避免出现插片歪斜导致端子插装不到位的情况。建模的时候还要还原卡扣的弹性结构特征，虽然三维模型不需要做实际的弹性变形仿真，但结构外形要和实物一致，方便结构设计人员在做整机面板布局的时候，准确校核安装空间，避免出现和周边结构干涉的问题。这类开关虽然是小尺寸的标准五金配件，但在整机设计里如果选型或者安装尺寸校核不到位，很容易出现装配后开关松动、操作卡滞、接线空间不足的问题，精准的三维模型能在设计阶段就把这些潜在问题排查掉，减少后期打样整改的工作量。
