农用起垄耕作机具三维结构设计

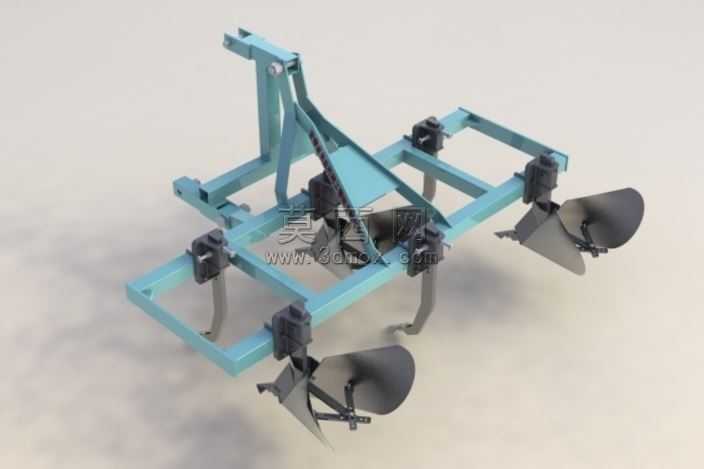

本作品为农用起垄耕作机具的三维建模设计，整体采用框架式主体结构，通过三维建模软件完成全参数化的零件绘制与装配设计，建模过程中严格遵循农机具实际加工的尺寸公差标准，对每个安装位、连接孔位都做了精准的参数约束，确保后续工程图导出可直接用于生产参考。渲染阶段采用哑光金属材质模拟机具的钢结构主体，表面做了轻度的磨砂质感处理，还原真实农机具的漆面质感，工作部件的犁面部分采用高反光的金属材质，模拟犁铲经过淬火打磨后的光滑表面，场景采用浅灰色素模地面搭配柔和的环境光，多角度展示机具的装配关系与结构细节。结构设计上，主体采用矩形钢管焊接框架作为承载基础，上方设置三点悬挂连接结构，可直接匹配拖拉机后悬挂系统实现挂接作业，框架上通过可调节的卡箍组件安装多组耕作部件，包含两侧的起垄犁体与中间的松土铲，卡箍结构支持横向位置与入土深度的灵活调节，可适配不同垄距、不同土质的耕作需求，各工作部件与框架之间采用螺栓紧固连接，方便后期磨损后的部件更换与维护。设计思路围绕实际农田作业的实用性展开，在保证结构强度的前提下尽可能简化整体框架结构，减少不必要的冗余重量，降低悬挂作业时拖拉机的负载，同时兼顾不同耕作场景的通用性，所有活动调节部位都预留了足够的调节行程，可根据实际农艺要求调整作业参数，整体装配过程中做了全面的干涉检查，确保各部件在作业摆动、调节过程中不会出现碰撞干涉，模型完整还原了机具的所有连接细节与结构特征，可用于农机设计参考、教学演示以及作业仿真分析使用。
