带等距圆形开孔的工字截面承重钢梁

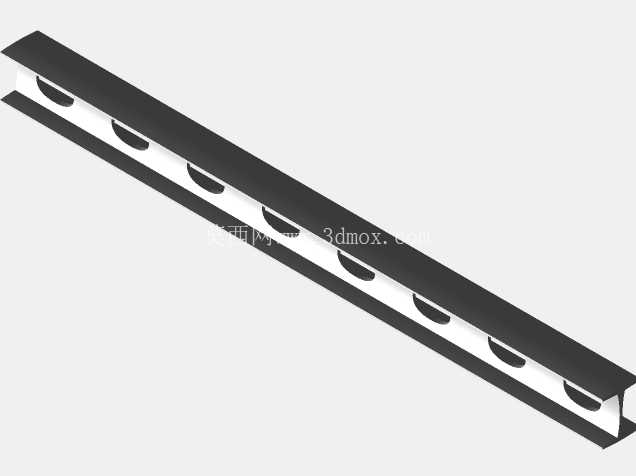

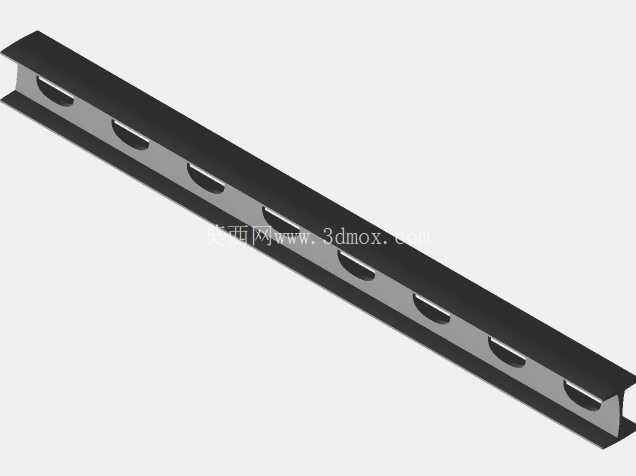

　　在大跨度厂房承重、工业设备机架搭建、重型输送线支撑等场景中，常规实心工字梁往往存在自重过大、材料利用率偏低的问题，尤其是在需要兼顾结构刚度与减重需求的工况下，对梁体腹板做开孔处理是工程中十分常见的优化手段。这款带等距圆形开孔的工字截面钢梁，正是针对这类需求完成的结构设计，其核心思路是在保证梁体抗弯、抗剪承载力满足设计阈值的前提下，通过在腹板区域开设规则排列的圆形通孔，最大程度去除非受力核心区的冗余材料，实现构件自重的有效降低。

　　从结构受力逻辑来看，工字梁的上下翼缘是承担弯曲正应力的核心区域，设计中保留了翼缘的完整截面尺寸，未做任何切削处理，确保弯矩作用下的应力传递路径连续无突变；而腹板作为承担剪应力、连接上下翼缘保证整体截面稳定性的部分，其剪应力分布呈现中间区域应力水平低、靠近翼缘与支座位置应力集中的特点，因此开孔位置特意选在腹板中部的低应力区，所有圆孔的孔边均做了圆滑过渡处理，避免开孔带来的应力集中效应引发局部疲劳失效。

　　在实际工程应用中，这类开孔工字梁除了减重之外，腹板的通孔还可以作为工艺管线、电缆桥架的穿设通道，在设备集成、厂房管线排布时能够大幅压缩竖向安装空间，不需要额外在梁体下方预留管线走行的层高，对于空间紧凑的工业车间、模块化设备机架而言，这一特性能够有效提升空间利用率。从安装边界来看，该梁的截面尺寸适配常规钢结构连接件的安装标准，上下翼缘的平面度公差控制在工业安装要求范围内，可直接与H型钢立柱、设备底座的连接法兰通过高强螺栓完成装配，不需要额外做端面铣削的二次加工；梁体两端的支撑段预留了足够的非开孔区域，保证支座位置的腹板抗剪承载力不会因为开孔受到削弱，避免在支撑点处出现局部压溃的问题。

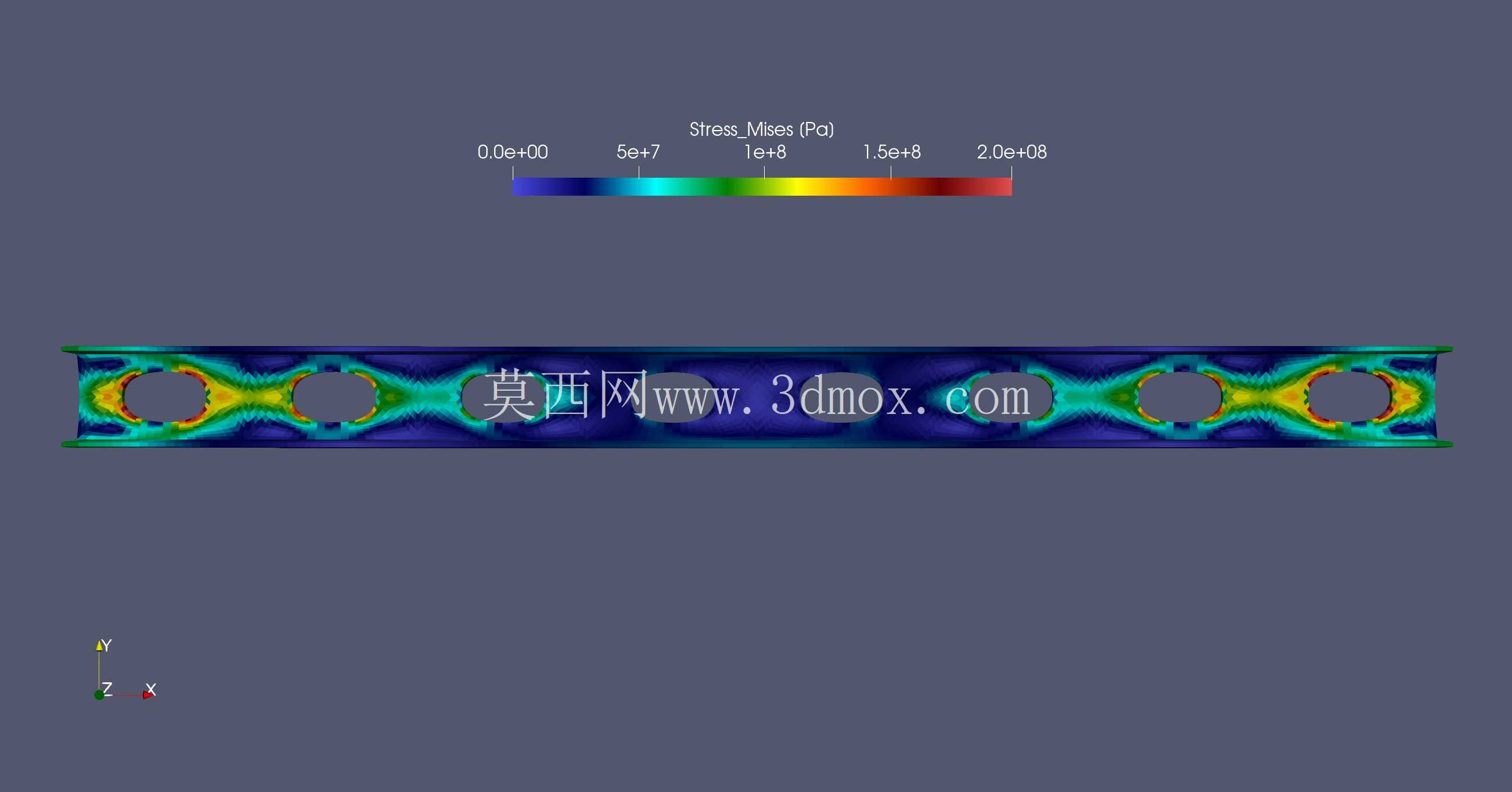

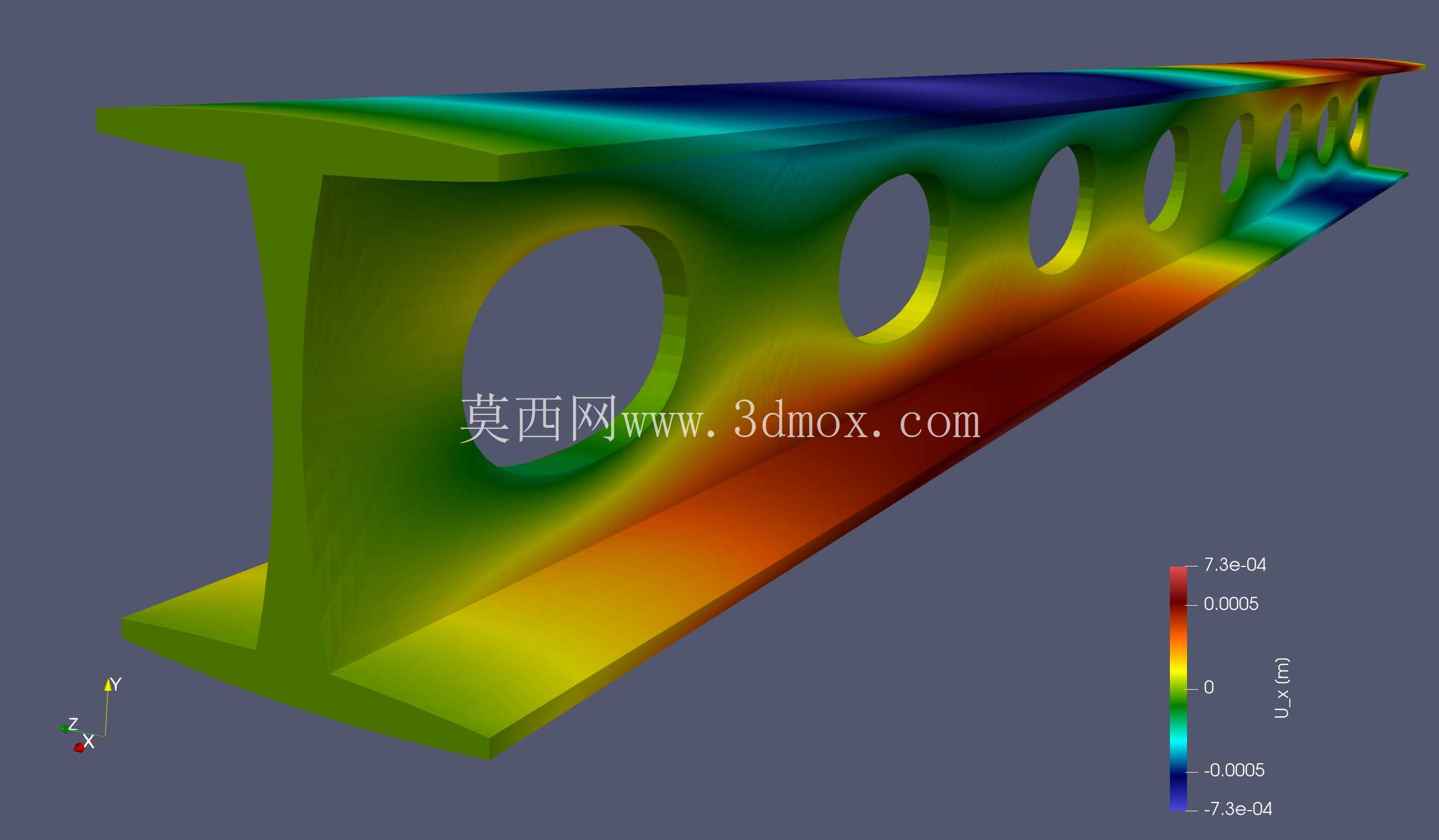

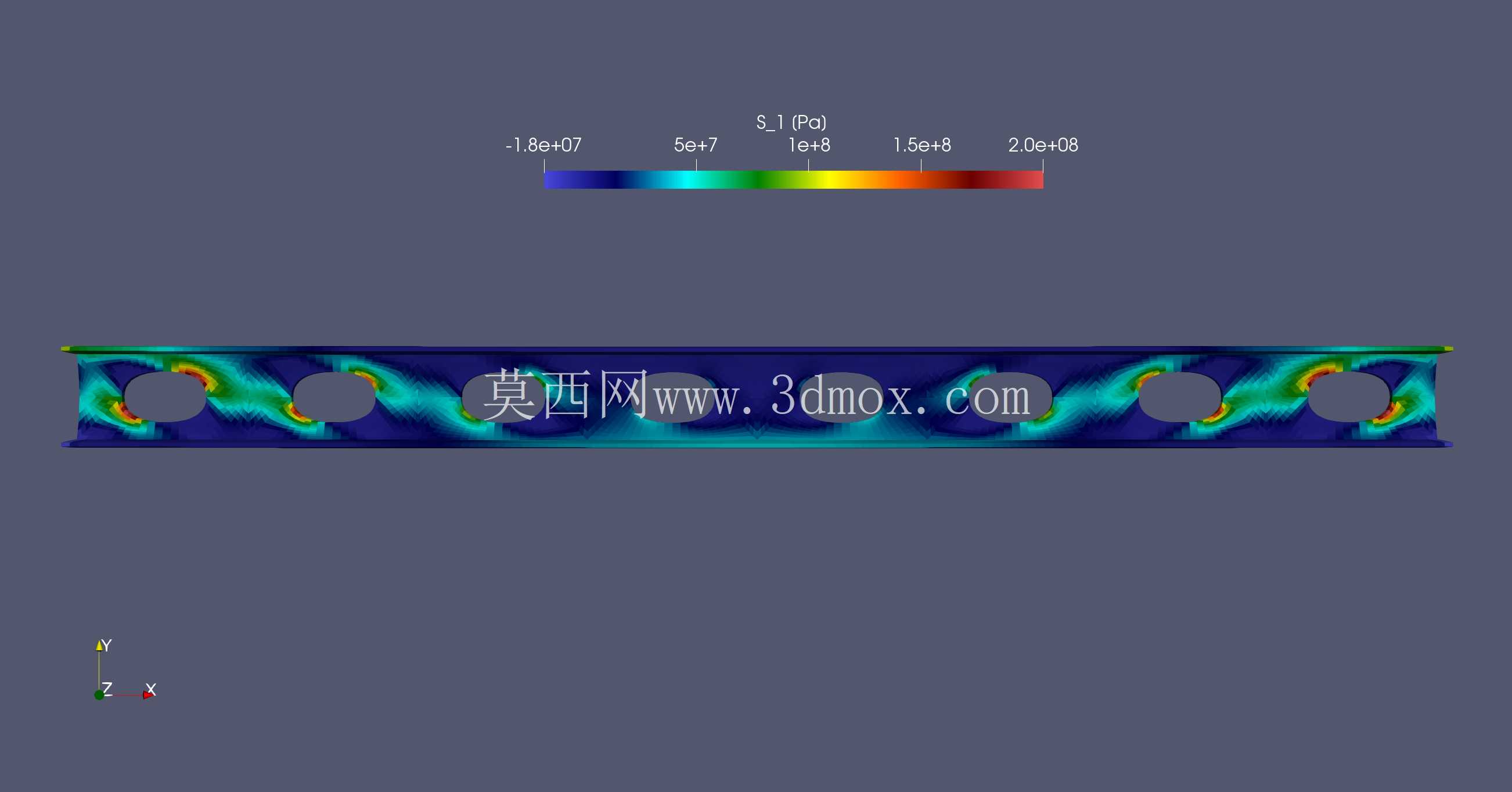

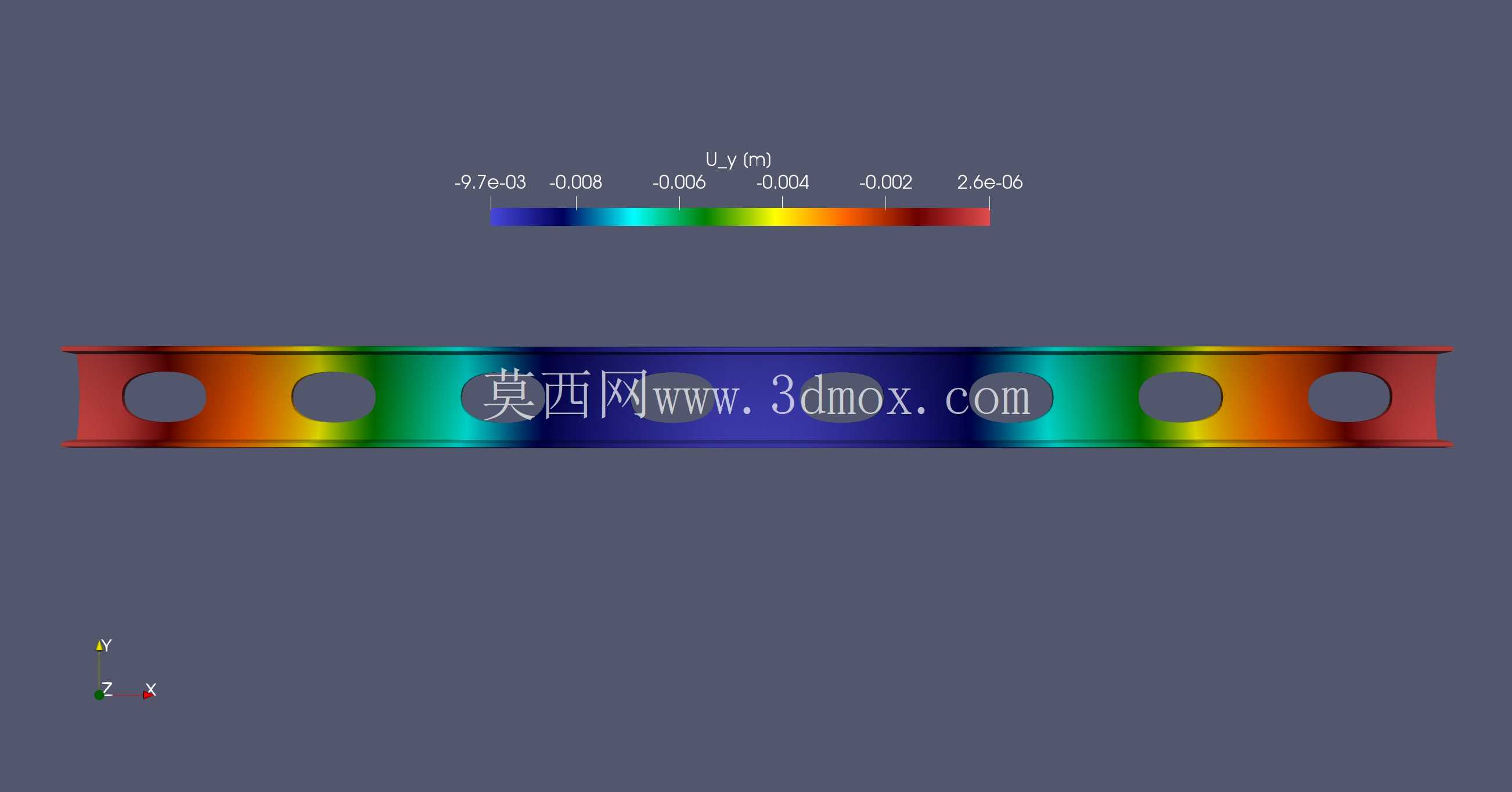

　　在设计验证阶段，这类结构通常会通过有限元方法完成变形与应力的求解，直接基于参数化几何生成贴合结构外形的网格，能够精准捕捉孔边的应力梯度变化，确保在额定均布载荷、集中载荷作用下，梁体的最大挠度符合结构设计规范的限值要求，孔边的最大等效应力低于材料的许用应力值。和同截面尺寸的实心腹板工字梁相比，这款开孔梁的自重可降低15%-22%左右，对应的材料成本、吊装运输成本也会同步下降，同时规则排列的圆孔也让梁体的视觉效果更显轻盈，在一些对外观有一定要求的非标设备框架、展示类钢结构平台中也十分适用。需要注意的是，这类开孔梁的开孔率、孔间距、孔边距都经过了严格的计算校核，实际选型使用时不能随意扩大开孔直径或者缩小孔间距，否则会导致腹板的抗剪承载力不足、梁体整体失稳临界载荷下降，引发结构安全隐患；如果应用在有动载荷、交变载荷的工况下，还需要针对孔边位置做额外的疲劳强度校核，必要时可在孔边增设加强圈，进一步缓解应力集中的影响。
