商用自动印度烤饼烤肉一体机结构设计

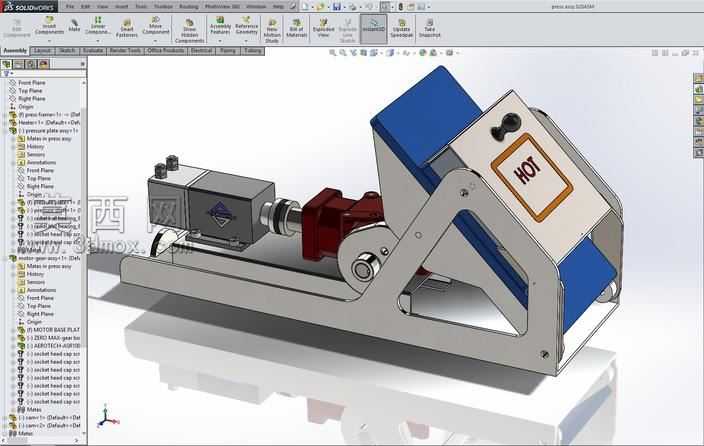

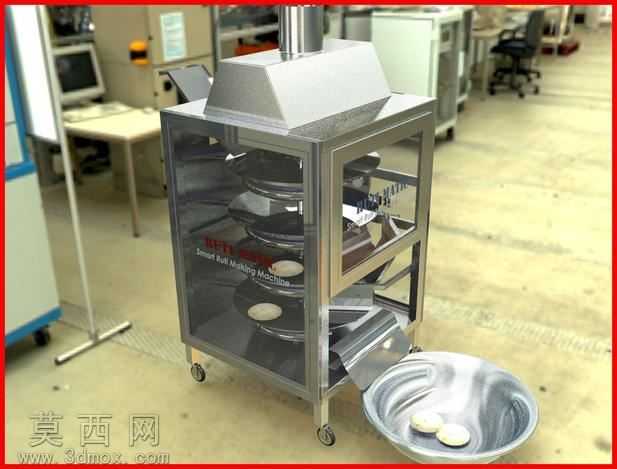

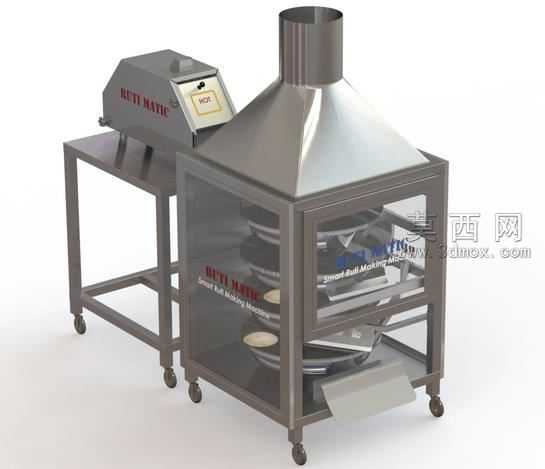

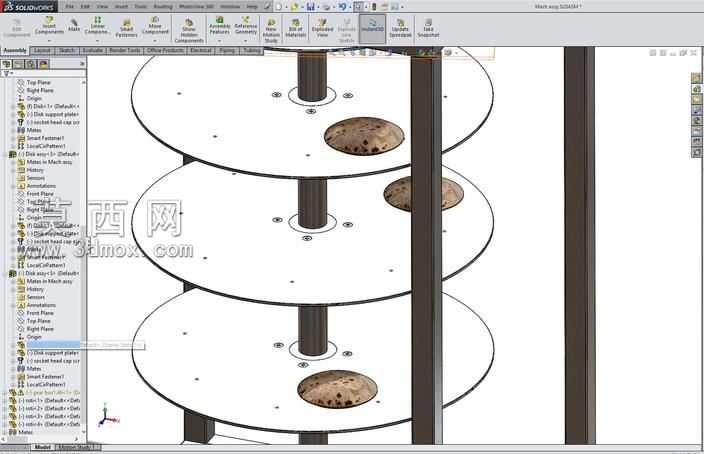

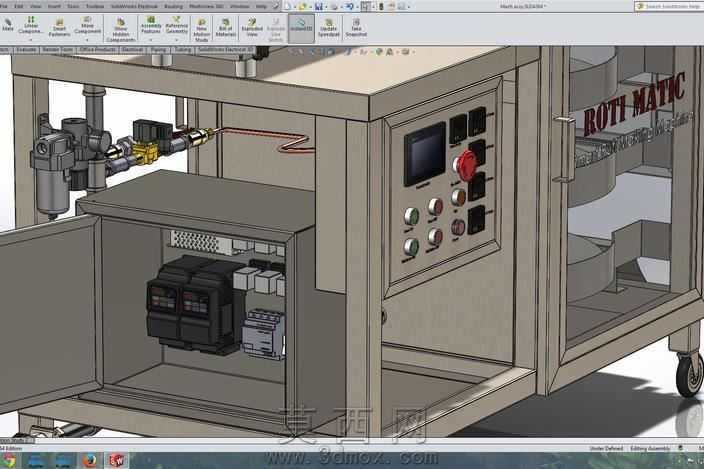

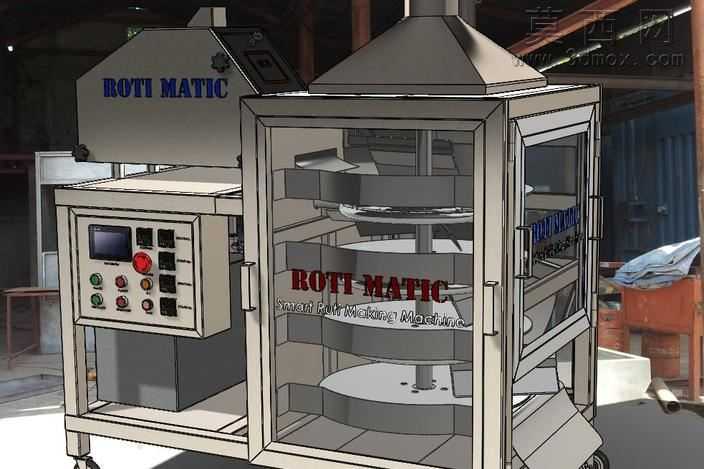

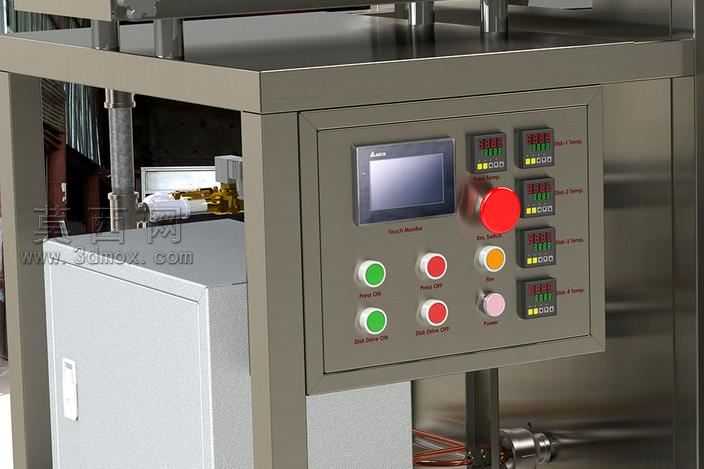

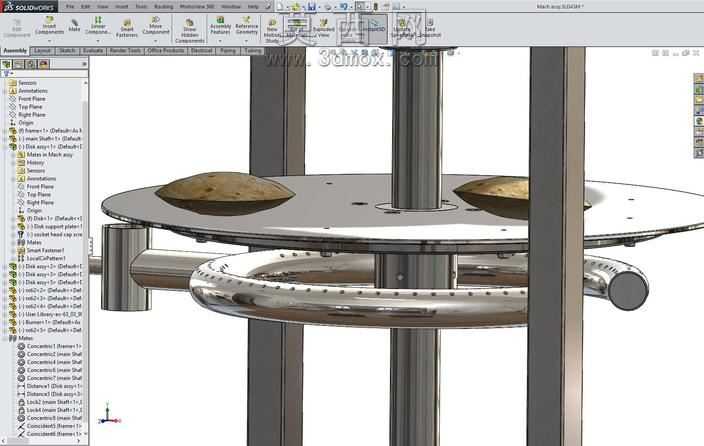

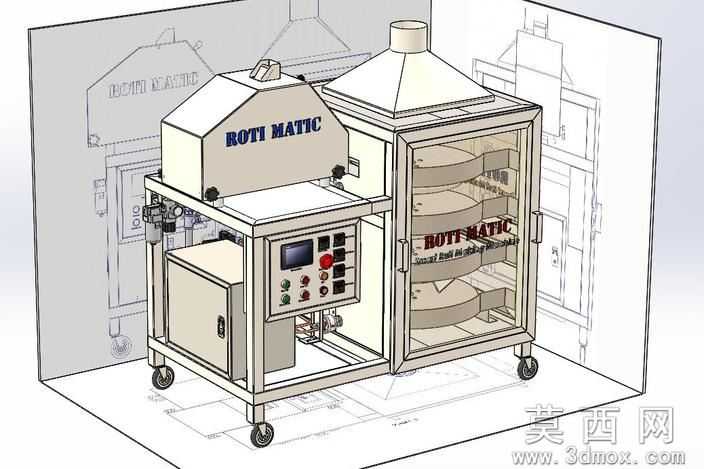

本模型为商用自动印度烤饼烤肉一体机的完整三维结构设计，采用主流三维机械设计软件完成全参数化建模，所有零部件均按照实际工业生产的加工精度进行尺寸约束，可直接用于生产参考与结构优化。模型整体采用立式框架结构，主体支撑框架选用食品级304不锈钢方通焊接成型，底部配置万向带刹车脚轮，兼顾设备移动灵活性与工作状态下的稳定性，框架外部覆盖拉丝不锈钢钣金护板，所有边角均做圆弧倒角处理，符合食品加工设备的卫生安全与操作防护要求。设备正面设置集成式操控面板，面板上嵌入触控显示屏、实体功能按键、急停按钮、状态指示灯与调节旋钮，操控区域做内凹式防水设计，避免清洁过程中液体渗入电控区域造成故障。设备内部左侧为气动控制单元，集成过滤减压阀、电磁换向阀、流量调节阀与气动管路，负责驱动烤饼输送、压制成型的执行机构，管路采用快插式接头连接，布局规整便于后期维护检修；中部为电气控制仓，内置PLC控制模块、继电器组、接线端子排与散热通风结构，电气元件采用标准导轨安装，强弱电线路分离排布，仓门设置可拆卸式散热格栅，保证长时间运行时的散热效率。设备右侧为烤制加工腔体，内部集成旋转式烤架、加热模组与温度传感组件，可同时完成印度薄饼的自动烤制与肉类的烘烤作业，腔体侧面设置透明耐高温观察窗，便于操作人员实时查看食材加工状态。模型在渲染阶段为不同部件赋予了对应材质：不锈钢结构件采用拉丝金属材质，表面设置轻微粗糙度模拟真实钣金的哑光质感；气动元件采用哑光工程塑料与镀锌金属材质，按钮与指示灯分别赋予硅胶、透光塑料材质；脚轮采用橡胶与镀锌支架材质，整体渲染效果还原了真实设备的材质质感与光影表现。设计过程中充分考虑了商用餐饮场景的使用需求，将自动上料、压制成型、恒温烤制、成品输出的流程整合为一体化结构，在保证设备运行稳定性的前提下尽可能压缩整体体积，同时预留了充足的维护操作空间，所有易损件均采用标准件设计，降低设备的后期运维成本。
