起重机吊钩有限元分析几何结构模型

　　在起重作业场景中，吊钩是直接承载被吊重物的核心受力构件，其结构合理性直接关系到整台起重设备的作业安全与吊装可靠性，无论是厂房内桥式起重机的定点物料转运、港口门座起重机的集装箱装卸、还是汽车吊在户外工程现场的设备吊装作业，吊钩都需要持续承受交变载荷、冲击载荷的复合作用，一旦结构设计存在应力集中缺陷，极有可能在长期循环载荷下出现疲劳裂纹，甚至引发重物坠落的恶性安全事故。

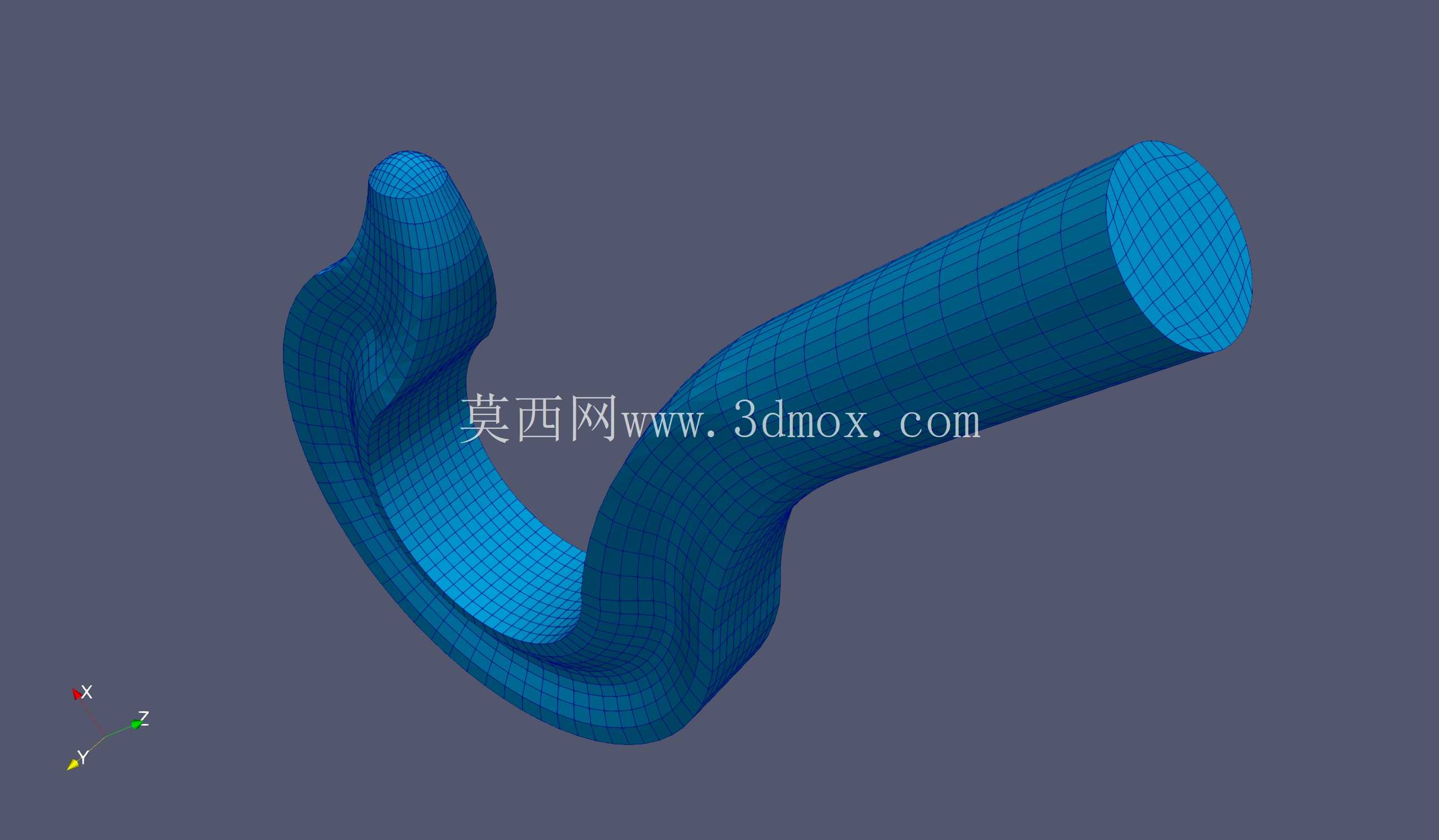

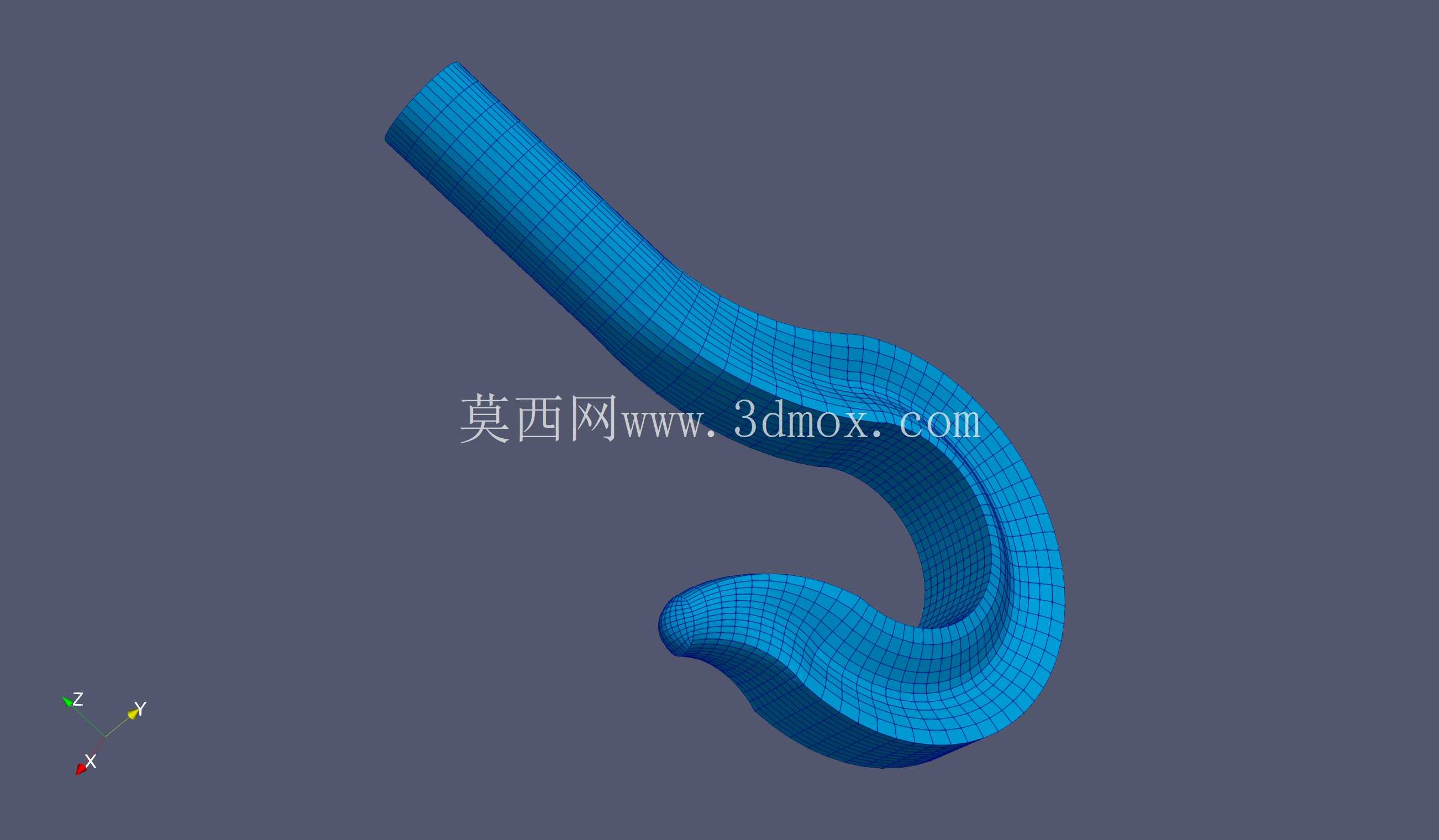

　　本次构建的吊钩几何模型，直接基于有限元分析前置需求完成网格拓扑生成，跳过了传统实体建模后再划分网格的二次处理环节，网格单元与吊钩曲面曲率完全贴合，在钩身弯曲段、钩头承载圆弧段这些应力集中高发区域，网格密度做了针对性加密，能够直接导入求解器完成静力学强度校核、疲劳寿命仿真、极限载荷下的塑性变形分析，无需额外做几何修复与网格重划工作。从结构功能设计逻辑来看，吊钩整体采用平滑过渡的曲梁构型，上端直段为与吊钩螺母、推力轴承配合的安装连接段，该段的直径尺寸与配合长度严格匹配常用起重吊钩组的安装边界，能够直接适配现有标准吊钩横梁的装配空间，不需要对现有吊具结构做额外改造即可替换使用；从直段向下延伸的弯曲段是主要的承力结构，曲率半径沿着载荷传递路径逐步变化，避免了截面突变带来的应力集中问题，钩头最内侧的承载圆弧面按照与吊索、卸扣接触的压强分布做了轮廓优化，能够让接触应力更均匀地分布在接触面上，减少局部压溃、磨损的风险。

　　在实际工程选型应用中，这类带原生有限元网格的吊钩模型，能够帮助结构工程师快速完成不同额定起重量下的吊钩结构验证，不需要从零开始构建几何再处理网格，可以大幅缩短吊具设计迭代的周期；在建模过程中，整个钩身的截面变化完全遵循等强度设计思路，在受拉应力最大的钩身弯曲内侧区域，截面尺寸做了针对性加强，而在应力水平较低的区域适当控制截面尺寸，在保证结构强度裕度满足安全规范要求的前提下，尽可能控制吊钩自身重量，降低起重作业的无效载荷占比。

　　从安装边界维度考量，模型上端直段的端部结构预留了标准的螺纹连接段与防脱卡板安装位，完全符合起重吊钩的通用安装规范，能够与现有主流规格的吊钩滑轮组、横梁组件实现无缝装配，不需要做额外的适配加工；钩头开口尺寸也按照对应起重量的吊索、卸扣适配范围做了匹配，既保证作业时吊具能够顺利挂入，也避免开口过大导致吊索意外脱钩的风险。不同于常规仅做外观展示的吊钩三维模型，这个模型的几何拓扑完全服务于工程仿真需求，所有曲面过渡都做了连续化处理，不存在尖锐棱角、几何缝隙、重叠面等会导致有限元计算不收敛的问题，网格单元质量经过前置校验，雅可比行列式、单元扭曲率等指标都满足工程仿真的精度要求，工程师拿到模型后可以直接施加载荷与约束条件，快速得到不同工况下的应力云图、变形云图，验证吊钩结构在额定载荷、动载试验、极限过载等不同工况下的结构安全性，也可以基于仿真结果对钩身截面、曲率参数做进一步的优化调整，在满足安全系数要求的前提下实现结构轻量化。在日常起重设备的维护检修环节，这类精准的几何模型也可以作为吊钩磨损检测、变形量检测的比对基准，通过将现场扫描得到的吊钩点云数据与原始模型做比对，能够快速判断吊钩的磨损量、变形量是否达到报废标准，为起重设备的安全运维提供量化的参考依据。
