工业生产车间设备安全隔离围栏结构

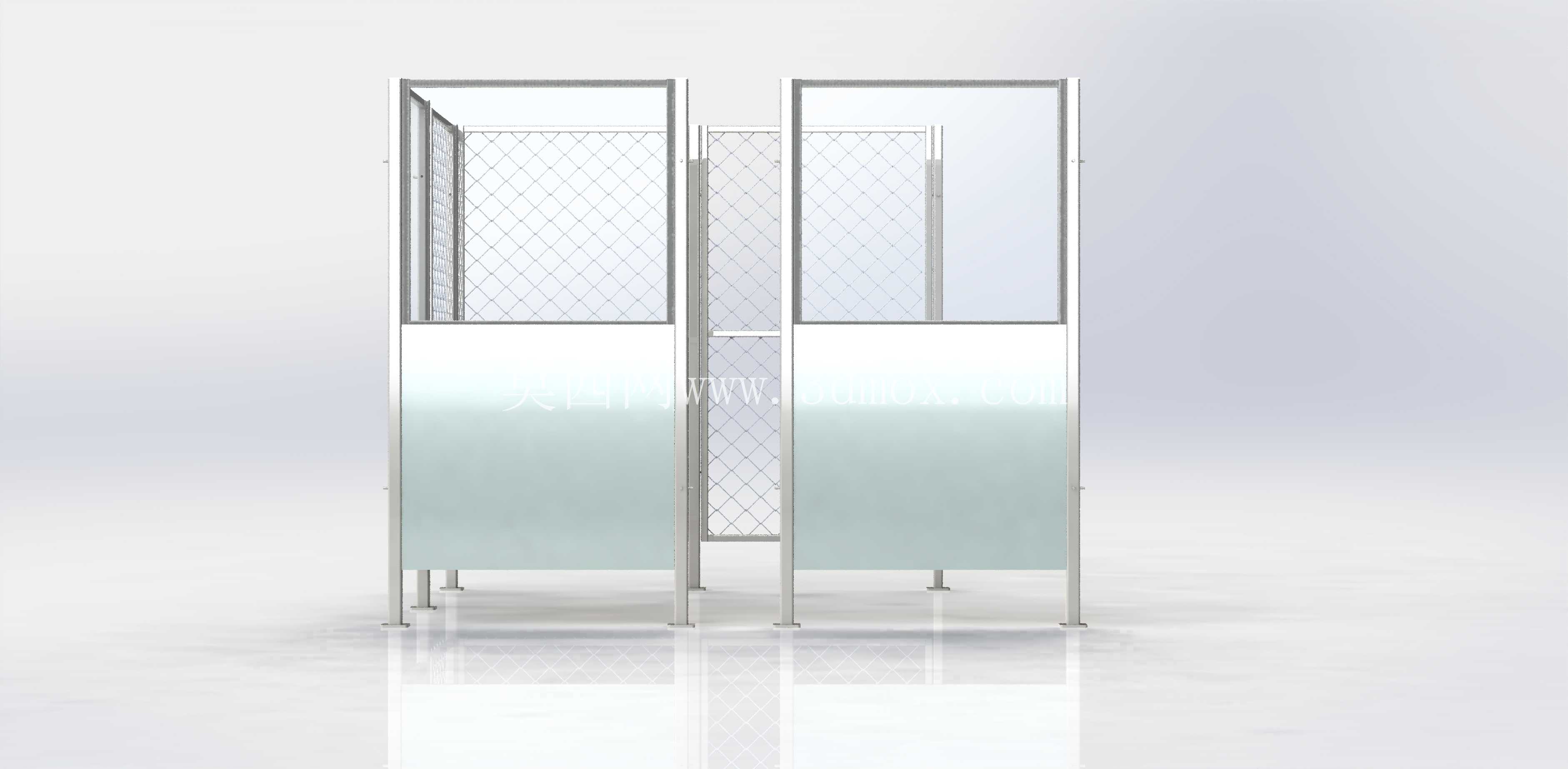

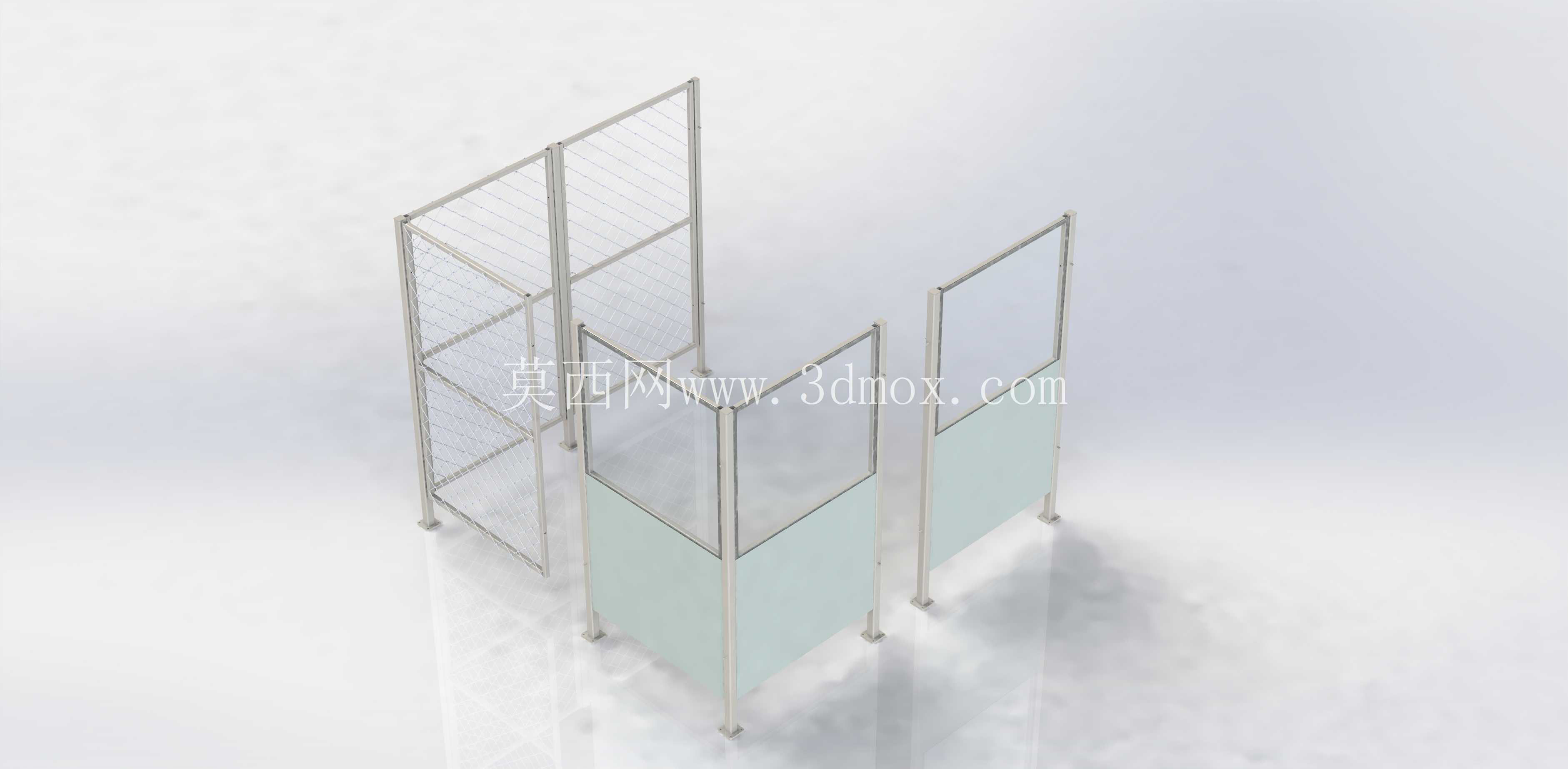

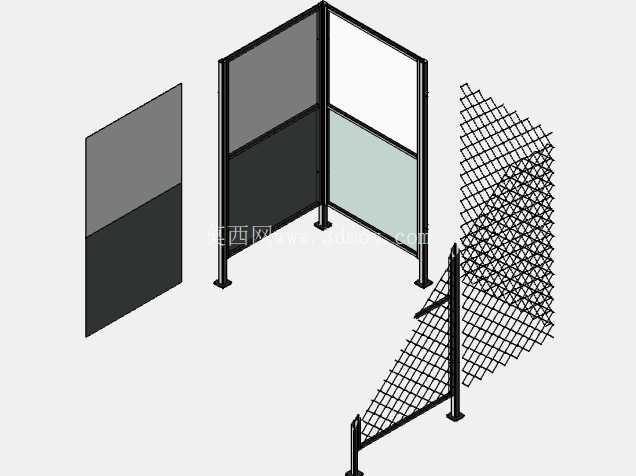

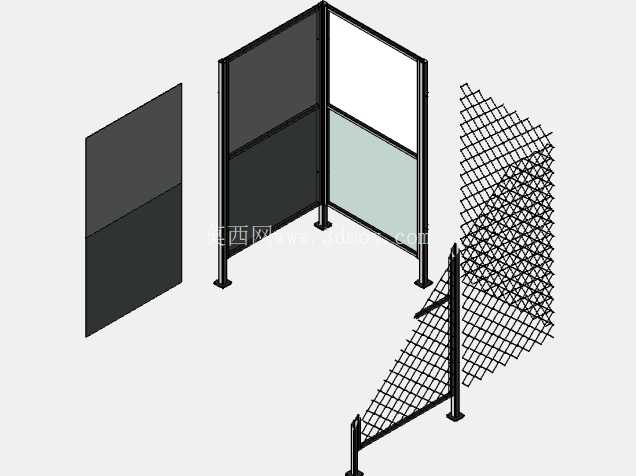

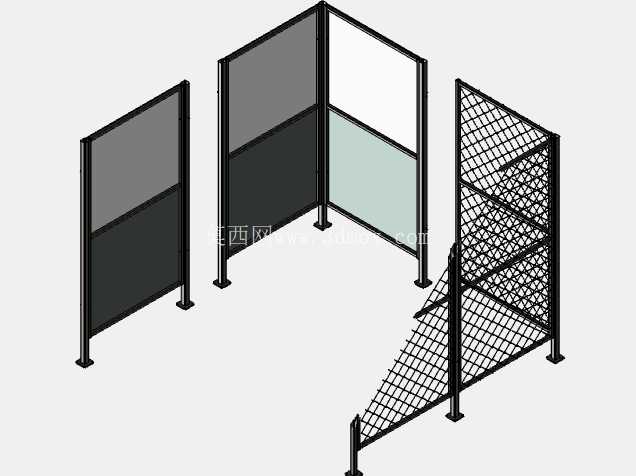

　　围栏的支撑立柱采用方形截面型材制作，底部设置带安装孔的固定脚盘，可以直接通过膨胀螺栓固定在车间水泥地面上，不需要额外做预埋基础，安装时的调整余量充足，即使地面存在小幅的平整度误差，也可以通过脚盘的调节结构补偿安装偏差，不会出现立柱倾斜、网面张紧度不均的问题。围栏的上半部分采用金属网格结构，网格的间隙尺寸经过核算，既可以保证人员在围栏外侧清晰观察到内部设备的运行状态，方便日常巡检时快速确认设备工况，又能避免人员肢体穿过间隙触碰内部运动部件，网格的边框和立柱之间采用快装连接件固定，后期如果需要调整围栏布局或者局部更换损坏的网片，不需要整体拆卸结构，单人就可以完成局部拆装作业，维护效率较高。这套围栏结构主要面向离散制造车间的设备防护场景，在机加工工位、自动化装配单元、物料搬运路径交汇区域都能适配，核心作用是在设备运行区域和人员通行通道之间建立物理隔离屏障，避免人员意外进入设备运动范围引发安全事故，同时也能阻挡加工过程中飞溅的切屑、切削液，减少对周边通行区域的环境影响。从结构设计来看，整套围栏采用模块化分段设计，不同段的围栏单元可以根据现场设备的占地轮廓灵活组合，既可以围成闭合的设备防护区间，也可以在设备上下料位置预留开口，适配不同的产线布局需求。

　　围栏下半部分采用实心挡板结构，高度刚好覆盖到成年人的腰腹位置，一方面可以阻挡设备运行时飞溅的切屑、冷却液向外溅射，避免污染车间地面或者误伤过往人员，另一方面实心挡板的结构强度更高，即使车间内的搬运小车出现小幅剐蹭，也不容易出现结构变形，相比全网格结构的围栏，抗冲击性能有明显提升。在设计这套围栏结构的时候，首先考虑的是现场安装的适配性，所有的连接孔位都做了标准化设计，不同单元的立柱、网片、挡板可以通用互换，不需要在现场进行二次切割或者焊接作业，所有部件都可以在工厂预制完成后运输到现场直接组装，大幅缩短现场施工的周期。

　　安装边界方面，单段标准围栏单元的长度控制在1米到1.5米之间，立柱的高度统一为1.8米，这个高度刚好超过普通成年人的视线高度，既不会因为围栏过高影响车间整体的通风和采光，也能起到有效的隔离防护作用，固定脚盘的安装孔距离立柱边缘的距离预留了足够的操作空间，打膨胀螺栓的时候不需要特殊工具就可以完成紧固作业。围栏的门体单元采用和主体围栏一致的型材制作，门轴采用可拆卸式结构，门的开启方向可以根据现场通道的走向灵活调整，既可以做成向内开启的检修门，也可以做成向外开启的通道门，门体上预留了锁具安装位，可以根据现场管理需求加装机械锁或者感应联锁装置，当设备处于运行状态时，门体无法被随意打开，进一步提升防护的可靠性。

　　在实际应用中，这类围栏不仅可以用于单台设备的周边防护，也可以多组组合围成整个自动化产线的防护区间，在机器人作业工位、传送带上下料区域、检测设备周边都能适用，结构的通用性较强，不需要针对每一种设备单独做定制化设计，只需要根据现场的占地轮廓选择对应数量的标准单元组合即可。结构的受力核算方面，立柱的截面尺寸和壁厚经过校核，在承受常规的侧向冲击力时不会出现永久性变形，网格部分的焊点强度也满足防护要求，即使受到一定的外力冲击，也不会出现网片脱落、焊点开裂的问题。挡板部分采用折弯成型的板材制作，边缘都做了卷边处理，没有尖锐的毛边，安装和维护过程中不会划伤作业人员，所有的金属部件表面都做了防腐处理，适合在潮湿、有切削液腐蚀的车间环境中长期使用，不会轻易出现锈蚀掉漆的问题。在布局规划的时候，围栏和内部设备的运动部件之间预留了足够的安全距离，即使围栏出现小幅的变形，也不会和内部运动的设备部件发生干涉，同时围栏外侧和车间通行通道之间也预留了足够的人员通行和物料搬运空间，不会因为加装围栏影响正常的物流转运效率。
