粉末储料输送带式搅拌包装生产线

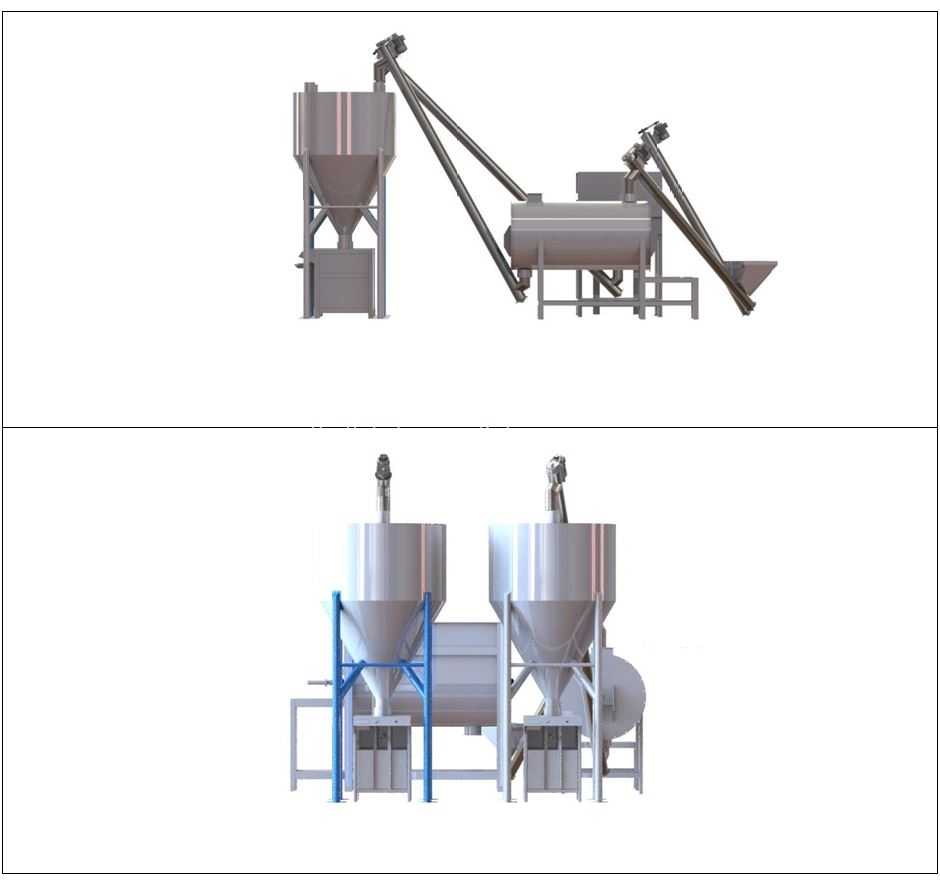

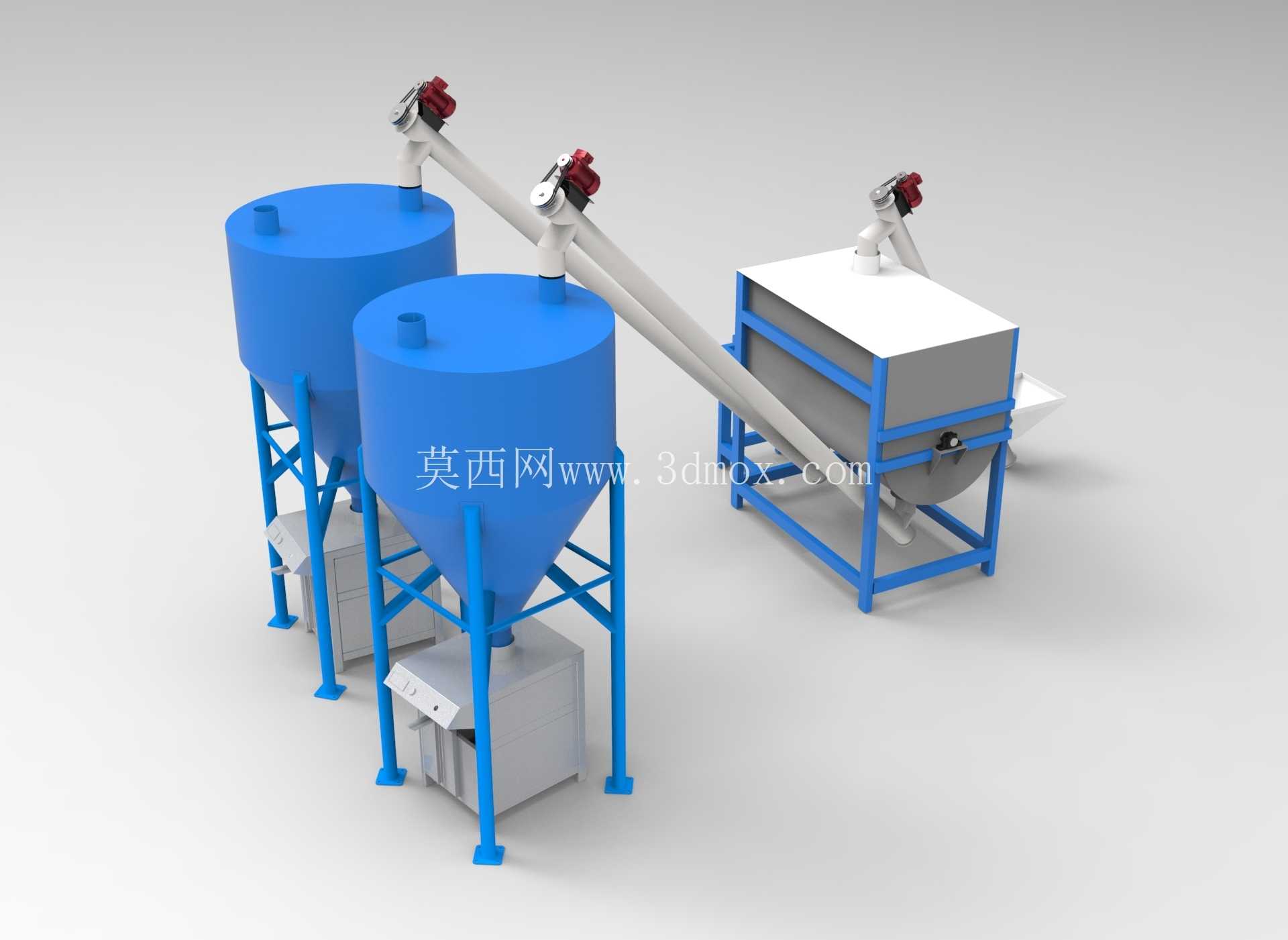

　　这套三维设备方案围绕粉体物料从暂存、密闭输送、卧式混合到定量出料包装的连续工序展开，常见于食品添加剂、化工粉剂、建材干粉、医药辅料等散料处理车间。现场布局没有采用单台孤立设备的思路，而是把料仓、上料机构、混合主机和包装工位按物料流向串联，减少人工转料造成的粉尘外逸和计量偏差。

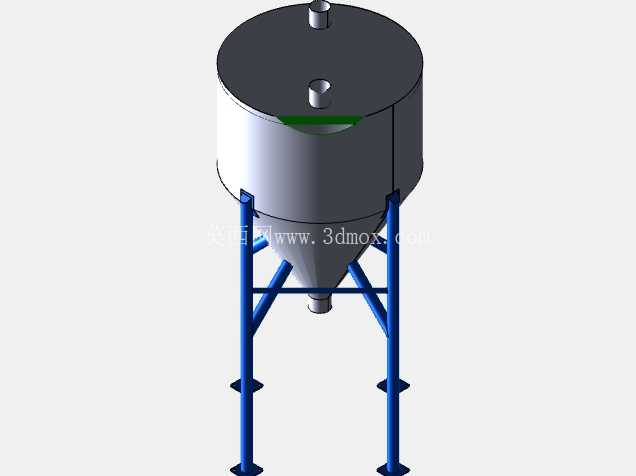

　　两台锥底料仓承担上游来料缓冲。仓体上部为圆柱段，可提供稳定储料容积；下部收缩为圆锥段，锥角按粉体流动性选取，避免架桥、鼠洞和残留。仓顶设置进料接口、排气口和检修位置，支腿采用型钢框架，将锥底抬高到包装设备操作高度，下方留出接袋、称重和维护空间。仓壁外侧可根据物料特性增加振动器、气碟或流化装置接口，三维建模时这些附件的安装面和操作间隙均已保留。

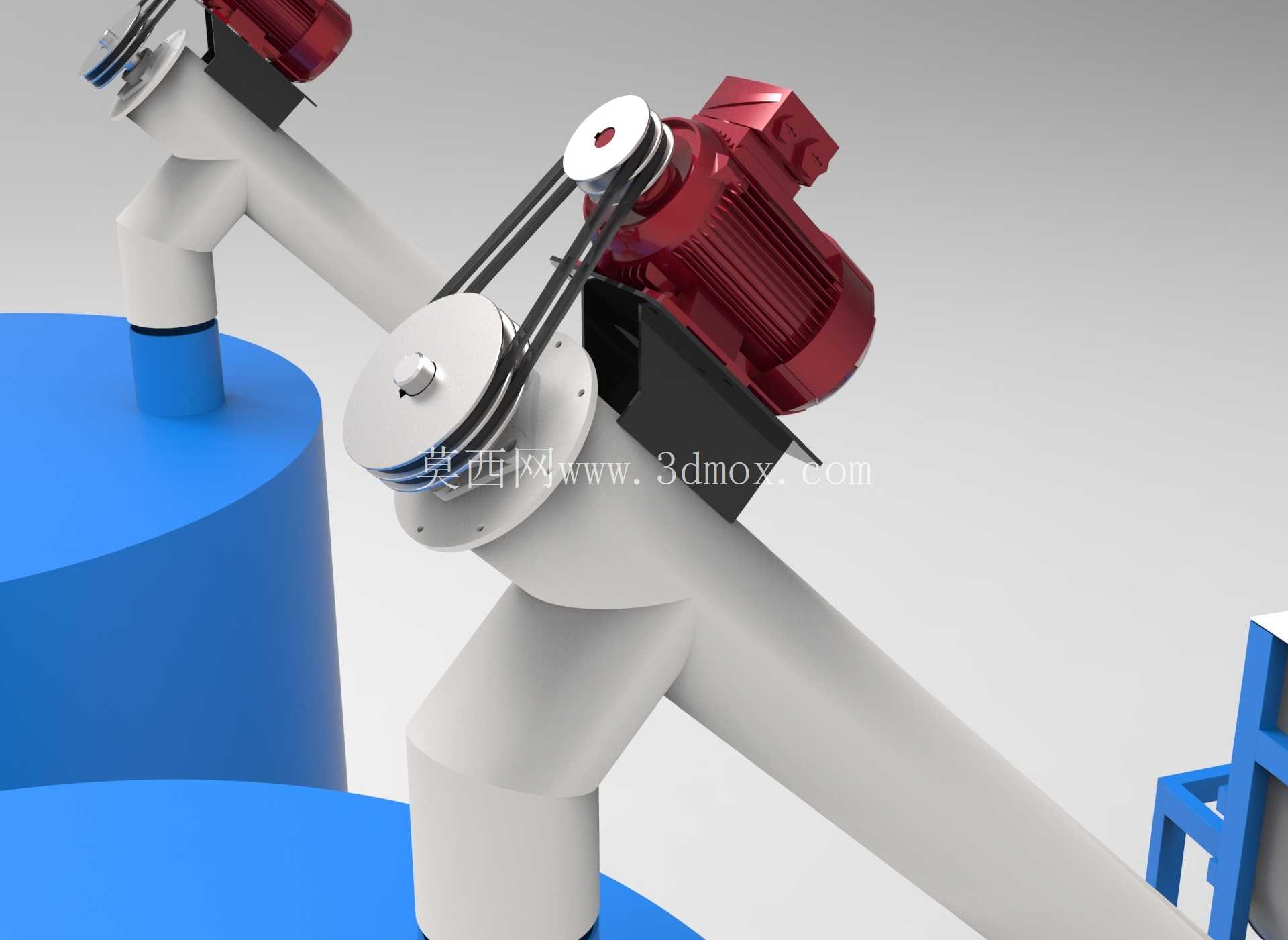

　　料仓与混合机之间采用倾斜管式螺旋输送。输送管沿固定角度跨接，一端伸入仓底出料区域，另一端将物料送入混合主机上方。管内螺旋叶片在封闭截面内推进粉料，既能抑制粉尘，也能降低车间环境对物料的污染。输送管端部配置驱动装置和检修连接段，驱动端的链轮、电机、减速机与支撑座形成独立模块；支座位置考虑了满载扭矩和管道挠度，避免长距离斜管运行时出现晃动。管路倾角并非随意设定，需要兼顾输送效率、物料回落、设备净空和厂房高度，模型中各段法兰、吊点和支撑架均按装配关系表达。

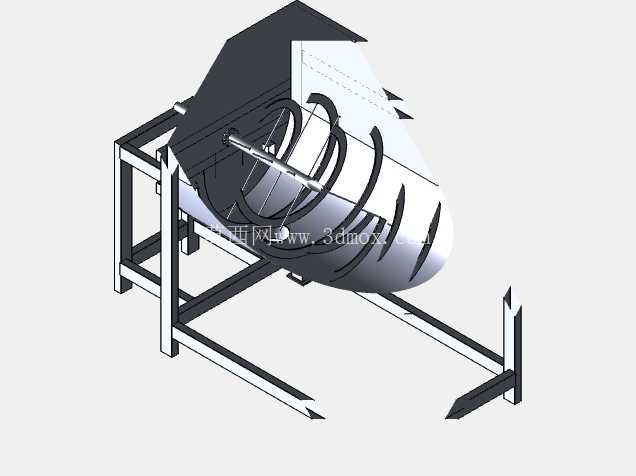

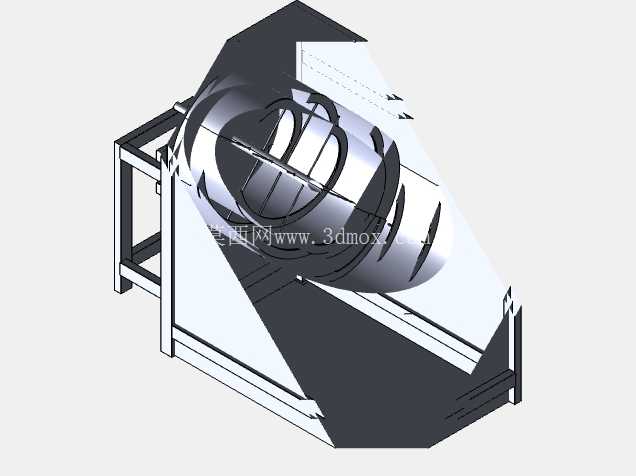

　　核心混合设备为槽式带式搅拌结构。主机外形采用卧式箱体，顶部设置进料口和观察/除尘接口，底部布置带式搅拌转子。带状叶片围绕主轴形成内外双层螺旋带，工作时内带与外带按相反方向推动物料，使粉体在槽体内产生径向翻动、轴向循环和上下对流。与单一桨叶相比，带式搅拌对密度差异较小、粒径较细的干粉混合更平稳，卸料后槽内残留也更容易控制。槽体底部设置卸料机构，用于混合完成后的集中排料；端盖、轴封和轴承座独立建模，便于后期检查密封磨损和更换易损件。

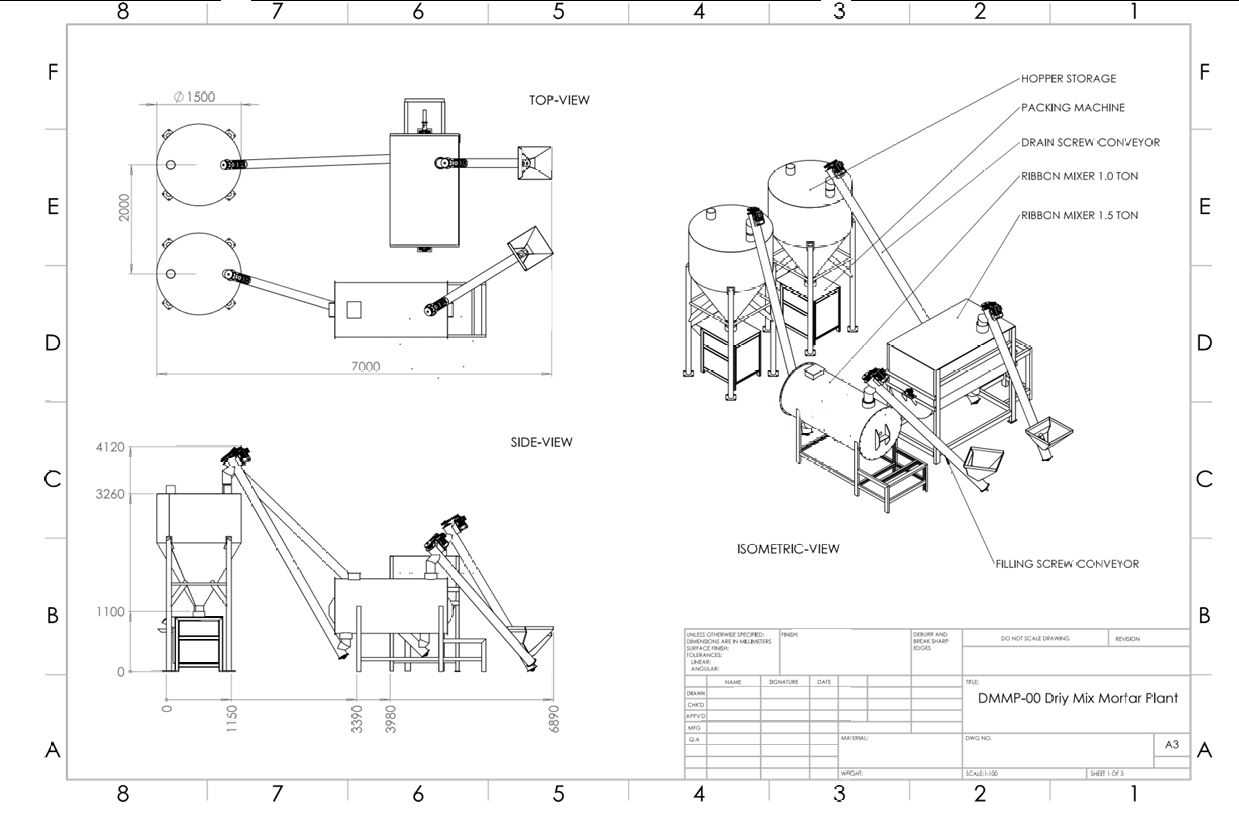

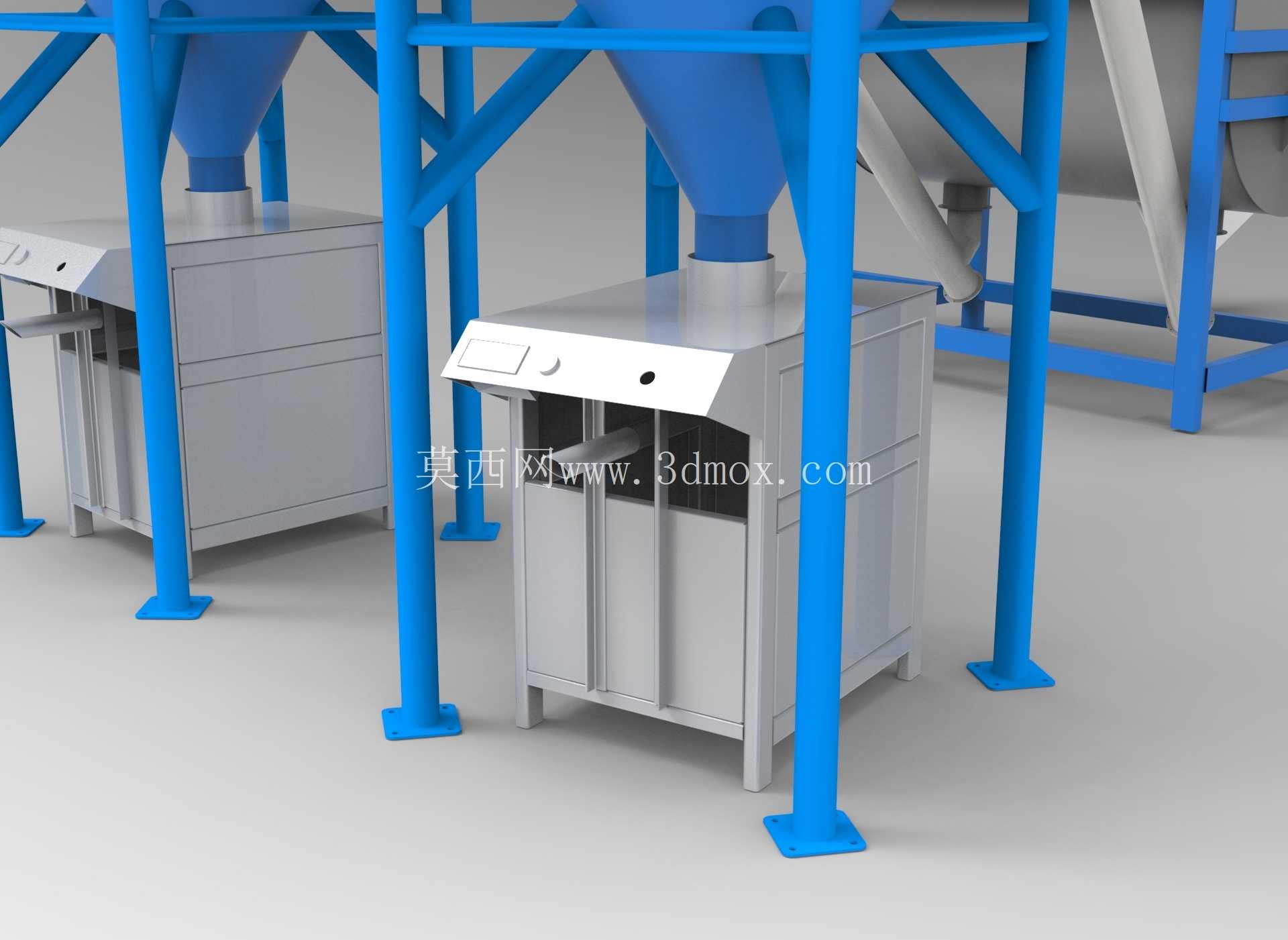

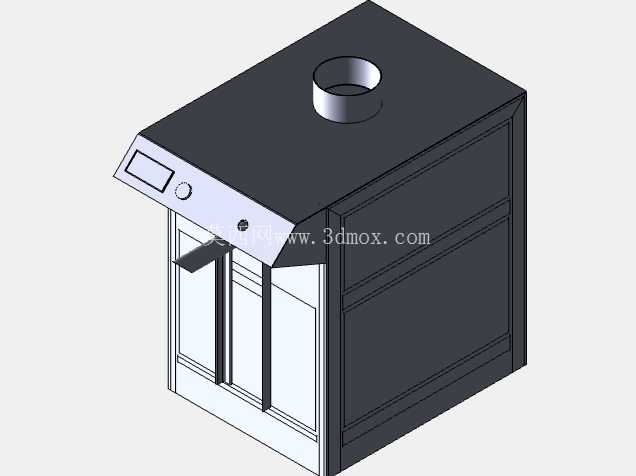

　　主机架采用方管或型钢焊接框架，四根立柱与横向撑杆形成稳定支撑，设备重心落在框架投影范围内。槽体上方平台预留操作人员观察和取样空间，支腿高度与下游接料容器匹配。包装单元位于料仓下方及混合机出料区域，箱体式称重包装机构带有夹袋、计量和出料接口，能够将混合或暂存后的粉体按批次装入袋中。设备外轮廓在布局时需要同时满足三类边界：一是设备本体占地，包括料仓支腿、混合机架、输送机斜向投影和包装机箱体；二是操作维护边界，包括电机检修侧、轴承润滑点、卸料口接袋空间和仓顶检修通道；三是安全与物流边界，包括叉车或人工送袋路线、电控柜开门距离、设备间管道拆装长度。

　　从结构建模角度看，方案把钣金仓体、型钢机架、管状输送机、带状搅拌转子、驱动组件和包装箱体拆分为若干子装配，符合工程设计中并行出图和外购件选型的习惯。料仓锥段与直段采用环向拼接，支腿与仓壁之间设置连接座，避免薄壁仓体直接承受集中载荷。螺旋输送管的法兰位置对应运输分段和现场拼装需求，管道下方支撑不是等距简单布置，而是在靠近驱动端、进料端和跨中受力位置加强。混合机槽体内部叶片与槽壁保留合理间隙，既减少刮壁摩擦，又避免大颗粒物料卡死；主轴穿出槽体处预留密封和轴承安装长度，轴端驱动与带式转子之间的扭矩传递路径清晰。

　　在实际选型中，这类线体需要根据粉体堆积密度、安息角、磨琢性和含水率调整仓壁角度、螺旋直径、螺旋转速、搅拌带宽度及卸料方式。若物料易吸潮，应在仓顶排气、除尘和干燥空气接口上补充设计；若物料磨损性强，则螺旋叶片、搅拌带和槽体内壁需考虑耐磨材料或衬板。三维模型的价值在于把斜向输送的空间干涉、料仓下方包装操作高度、混合机检修侧距离以及多设备衔接关系提前暴露，使车间布置、基础载荷预留和管线走向能够在制造前完成核对。
