HAM-LET直角式流体管路过滤器结构

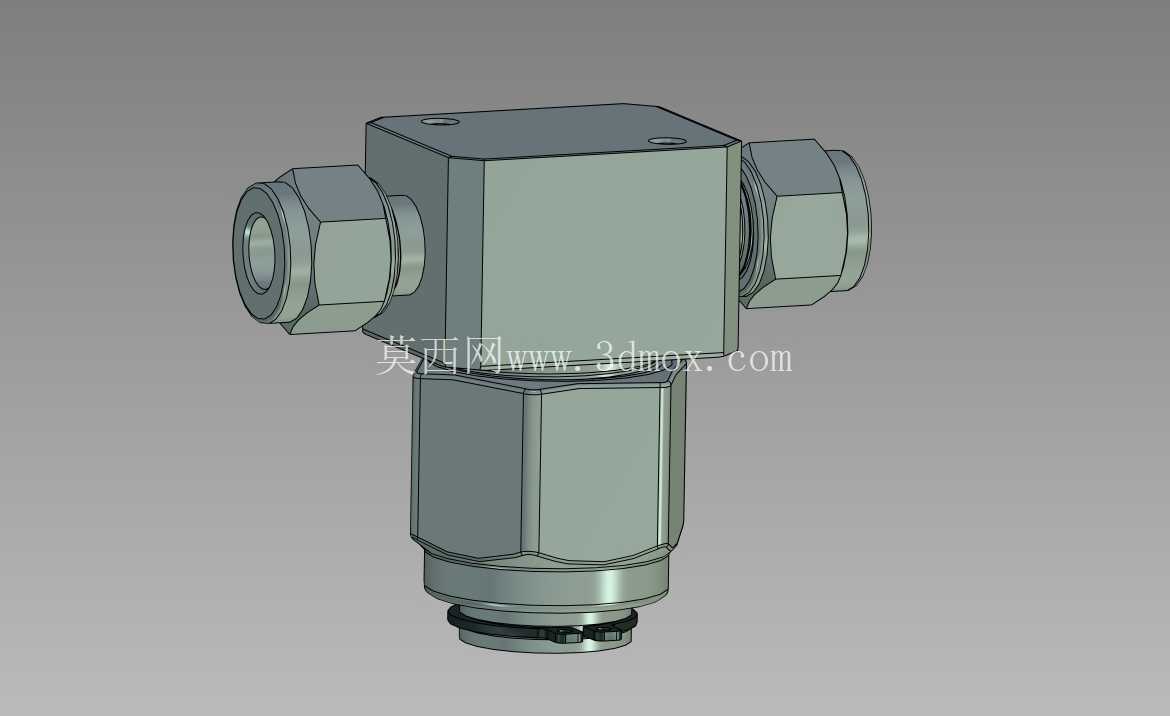

　　在实验室气路、特种气体输送、小型液压控制回路这类对管路介质洁净度有明确要求的场景里，这类直角式过滤器是管路系统里极易被忽略但又直接影响下游元件寿命的核心部件。不同于直通式过滤器需要沿管路轴向预留抽拉滤芯的操作空间，这款采用直角进出的结构布局，两个卡套式接口处于同一水平轴线，滤芯腔体垂直向下布置，在管路排布紧凑、水平方向安装空间受限的机柜内部、阀岛集成区域，能大幅降低管路弯折的设计难度，不需要额外增加弯头来适配安装方向，减少了管路接头数量也就降低了潜在的泄漏点。

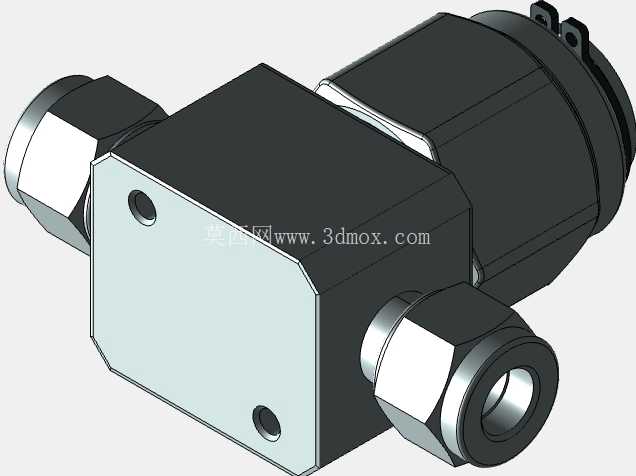

　　从结构设计逻辑来看，主体采用方块式锻压坯体加工，相比棒料直接车削的阀体结构，方块外形的平面度更容易控制，在并排安装多组阀件时可以紧密贴靠安装板，不需要额外设计仿形固定座，两个安装孔直接开设在主体顶面，穿设螺栓后就能直接固定在安装面板上，抗振动性能优于仅靠管路接头承重的安装方式。进出接口采用双卡套式连接结构，适配8mm外径的金属管路，安装时不需要焊接，仅靠卡套的咬合就能实现密封，对于洁净管路、禁止焊渣残留的高纯气体输送场景，这种连接方式能避免焊接带来的内壁氧化、焊渣脱落污染滤芯的问题。下部的滤芯腔体采用螺纹旋合结构与主体连接，密封面设置在螺纹端部的台阶处，定期维护时不需要拆卸两端的管路接头，仅需旋下下部的滤杯就能直接更换滤芯，大幅缩减了现场维护的停机时间，也避免了反复拆装管路接头带来的密封面损伤风险。

　　实际选型应用中，这类过滤器通常布置在减压阀、精密调节阀、流量传感器的上游位置，用来拦截管路安装残留的金属切屑、密封带碎屑、介质输送过程中携带的固体颗粒，避免硬质颗粒卡涩减压阀的阀芯密封面、刮伤调节阀的节流口，或是堵塞精密流量元件的阻尼孔。设计时需要注意安装边界：水平方向两个接口的同轴度公差控制在0.05mm以内，避免安装管路时产生额外的装配应力，长期受力导致接口处产生微泄漏；垂直向下的滤杯部分需要预留至少等于滤杯长度的操作空间，保证维护时可以顺利旋下滤杯，不会被下方的管路、支架阻挡；主体顶面的安装孔间距需要与安装板的开孔位置匹配，固定螺栓的拧紧力矩不能过大，避免方块主体产生形变挤压内部的流道，导致流道通径缩小产生额外的压力损失。

　　流道设计上，内部采用无滞留的圆滑过渡结构，介质从水平入口进入后，沿腔体切线方向小幅旋流后透过滤芯，从另一侧水平出口流出，杂质被拦截在滤芯外侧并沉积在滤杯底部，不会因为介质的正向冲刷直接附着在滤芯表面导致快速堵塞，这种结构能有效延长滤芯的更换周期。滤杯底部的结构设计可以适配差压检测接口的加装，在对过滤状态有实时监控需求的场景下，可以在底部加装压力传感器，通过监测滤芯前后的压差判断堵塞程度，实现预测性维护，避免滤芯击穿后杂质进入下游元件造成不可逆的损伤。在气体管路应用中，这款过滤器的密封结构可以满足低压到中压的工况要求，金属与金属接触的密封面不会因为气体的渗透性产生缓慢泄漏，对于易燃易爆、有毒有害的特种气体输送场景，这种结构的安全冗余度远高于塑料滤杯的过滤器。
