单活塞曲柄连杆运动机构动画演示

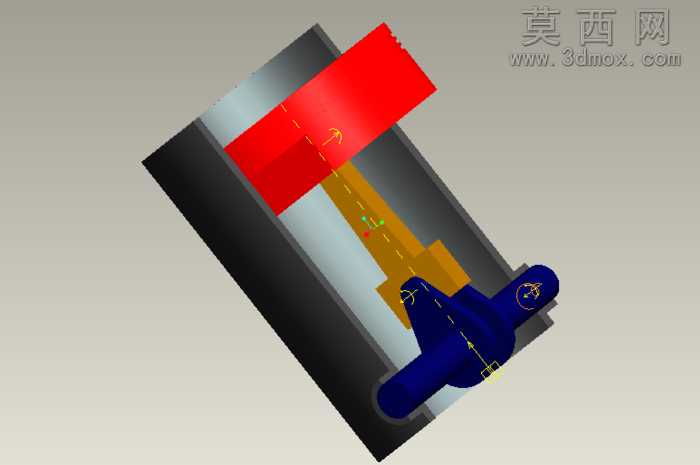

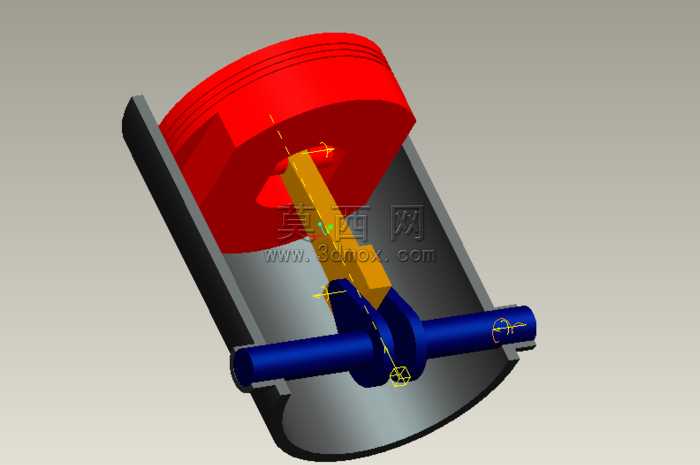

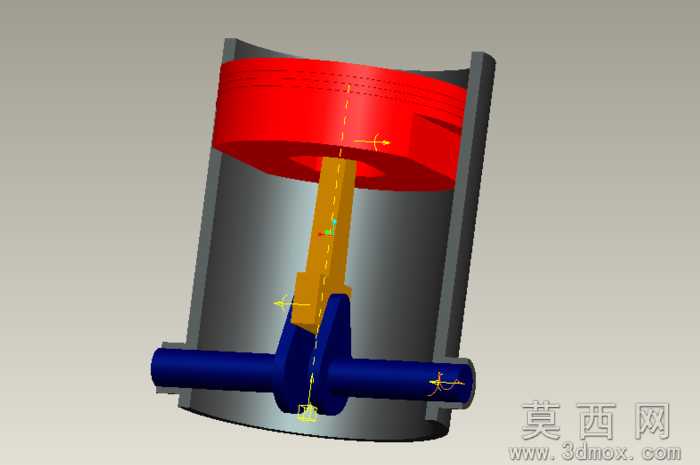

本作品为单活塞曲柄连杆机构的三维运动动画模型，建模过程严格遵循内燃机活塞组件的实际尺寸比例与装配逻辑，首先完成活塞本体的特征构建：对活塞顶部的燃烧室凹坑、环槽区域、销座结构分别进行草图绘制与拉伸、切除操作，精准还原活塞的外部轮廓与内部安装结构，保证活塞与气缸壁的配合间隙符合常规设计规范。随后开展连杆部件的建模，分别完成连杆小头、杆身、大头的结构设计，小头部位预留活塞销安装孔，大头部位做分体式结构设计以适配曲轴曲柄销的装配需求，杆身采用工字形截面以兼顾结构强度与轻量化要求。曲轴部分的建模重点还原曲柄销、主轴颈的同轴度参数，对曲柄臂做圆角过渡处理以降低应力集中风险。装配阶段严格按照实际机械的装配顺序完成约束设置：活塞与活塞销采用同轴配合，活塞销与连杆小头采用转动配合，连杆大头与曲柄销采用转动配合，曲轴主轴颈设置为固定旋转副，通过添加旋转马达驱动曲轴转动，即可实现活塞的往复直线运动与曲轴旋转运动的联动仿真。材质渲染阶段，为活塞部件赋予高饱和度红色金属漆材质，模拟铝合金活塞经阳极氧化处理后的外观质感；连杆部件赋予暖黄色金属材质，区分不同构件的视觉层次；曲轴部件赋予深蓝色金属材质，突出旋转构件的识别度；气缸壁部分赋予银灰色磨砂金属材质，还原铸铁缸体的表面质感。动画制作过程中对运动轨迹做了关键帧优化，保证活塞上下止点位置的运动精度，清晰展现曲柄连杆机构将直线往复运动转化为旋转运动的核心传动原理，整个模型结构严谨，运动逻辑符合机械动力学规律，可直观展示动力系统核心部件的工作过程。
