棉花采摘机凸轮采摘执行总成结构设计

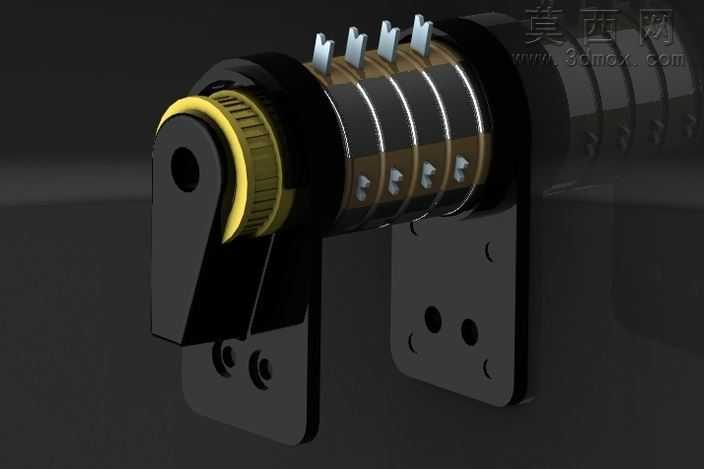

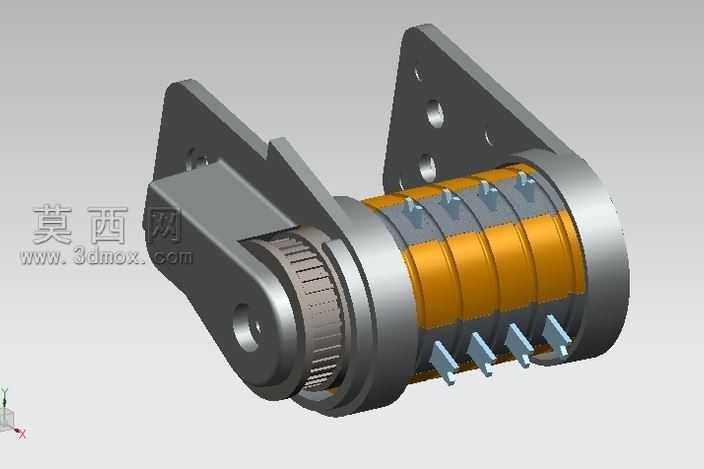

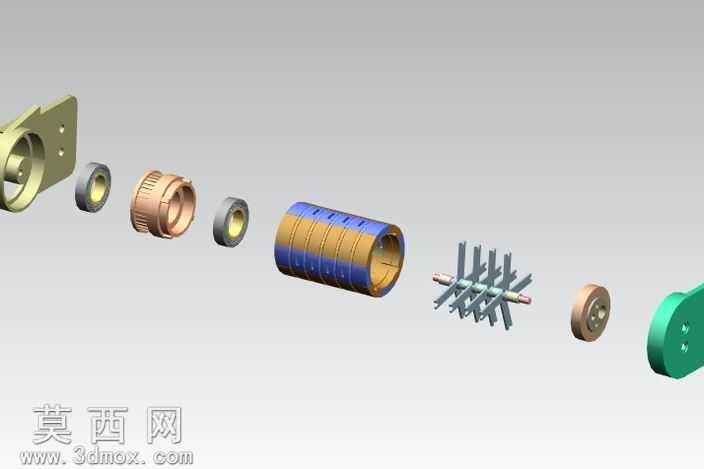

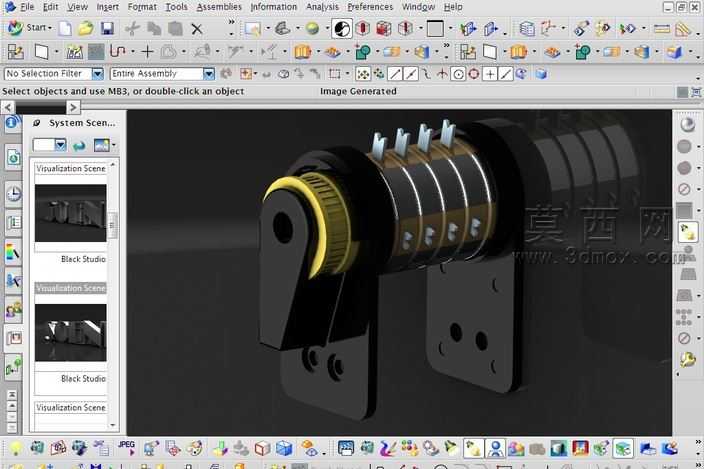

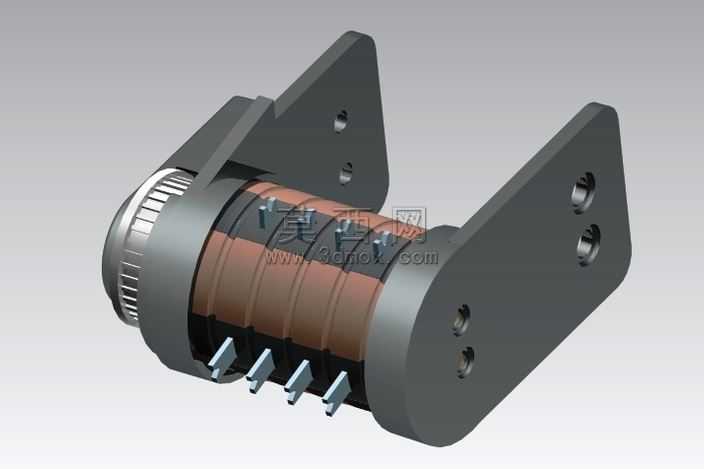

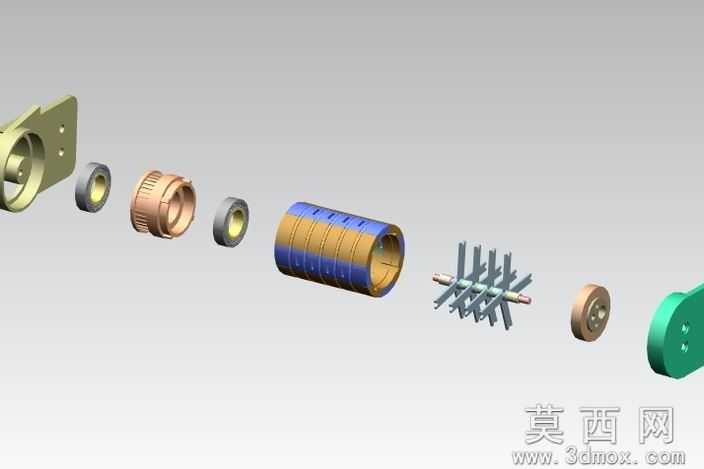

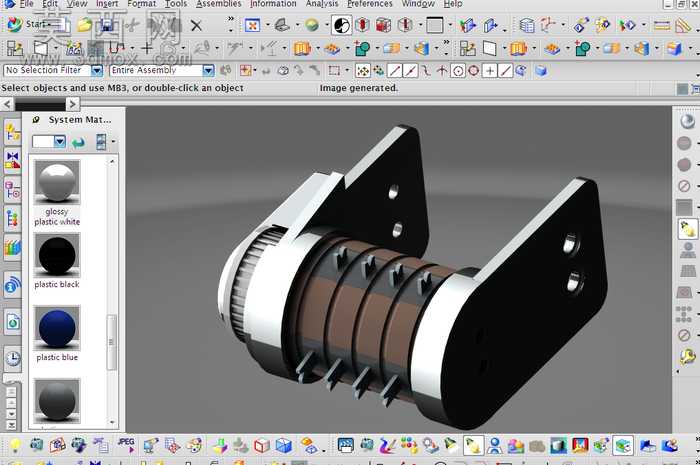

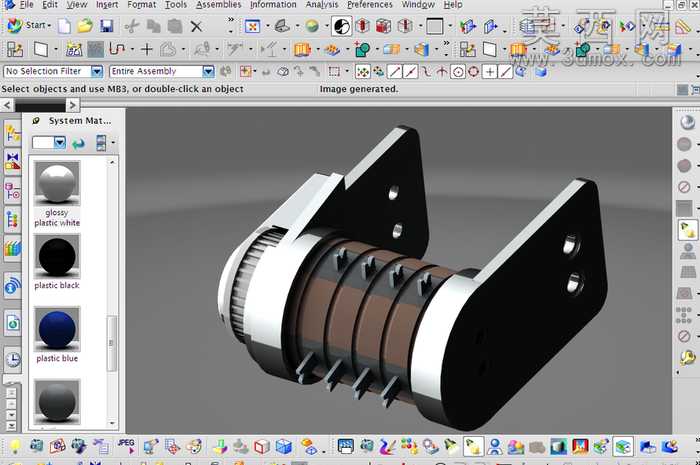

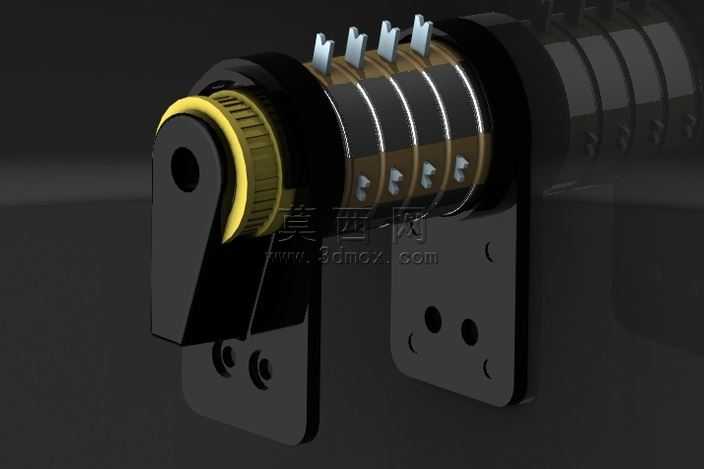

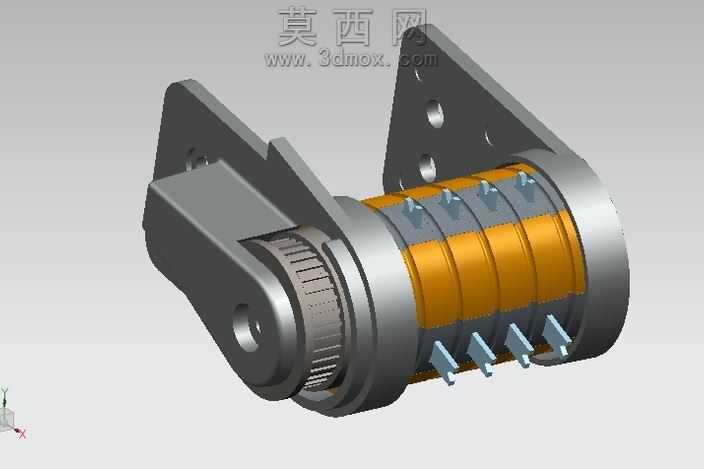

本模型为棉花采摘机核心采摘执行端的凸轮总成结构，采用三维参数化建模方式完成全装配体搭建，建模过程中严格遵循农机作业的载荷工况与装配公差要求，对各部件的配合间隙、运动行程做了精准约束。模型整体分为两侧安装支架、中间凸轮轴组件、多组采摘钉齿模块三个核心部分，两侧L型安装支架采用钣金折弯结构设计，预留的安装孔位可直接与采摘机机架完成定位装配，支架内侧设置限位卡槽，对中间滚筒组件起到径向定位作用，避免作业过程中出现轴向窜动。中间滚筒组件采用分层式结构设计，外层为棕色耐磨工程塑料材质的隔套，内层为金属材质的凸轮驱动轴，轴体表面加工有规律排布的凸轮槽，可驱动外侧的钉齿按预设轨迹做往复伸缩运动，模拟人工采棉的勾取动作，减少对棉纤维的拉扯损伤。渲染阶段针对不同部件的材质特性做了区分设置：金属支架与轴件采用磨砂金属材质，调整反射率与粗糙度参数还原冷轧钢板的哑光质感；塑料隔套设置为半哑光工程塑料材质，添加细微的颗粒纹理提升真实感；钉齿部分采用高抛光金属材质，突出刃口的锋利度与加工精度。设计过程中重点优化了凸轮槽的轮廓曲线，通过运动仿真验证钉齿的伸缩时序，确保采摘过程中钉齿能顺利勾取棉朵，同时在回程阶段顺利脱棉，避免棉絮缠绕卡滞，整体结构紧凑，传动路径简洁，可直接用于采棉机采摘头的方案验证、结构优化以及教学演示使用，各部件均为可编辑参数化特征，支持根据不同采棉幅宽需求调整滚筒长度与钉齿排布密度。
