弹簧力驱动自定心加工夹具固定装置

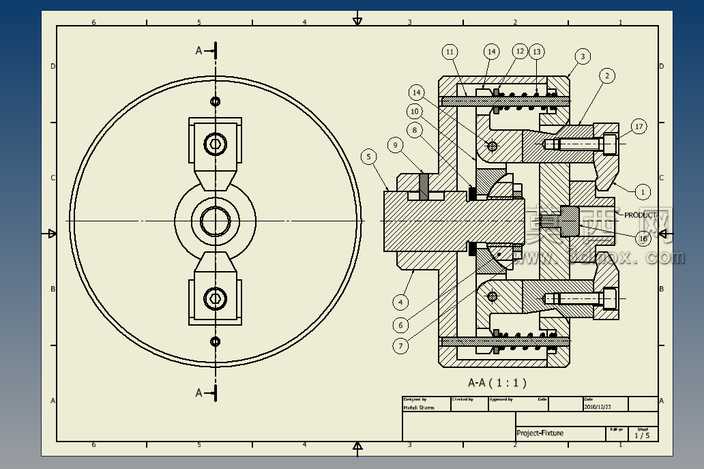

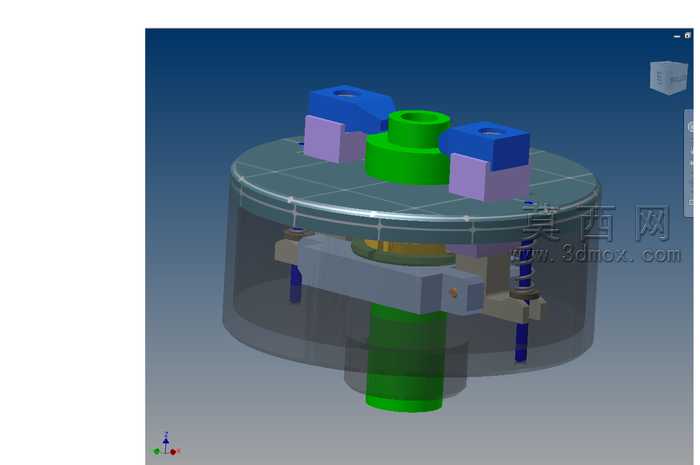

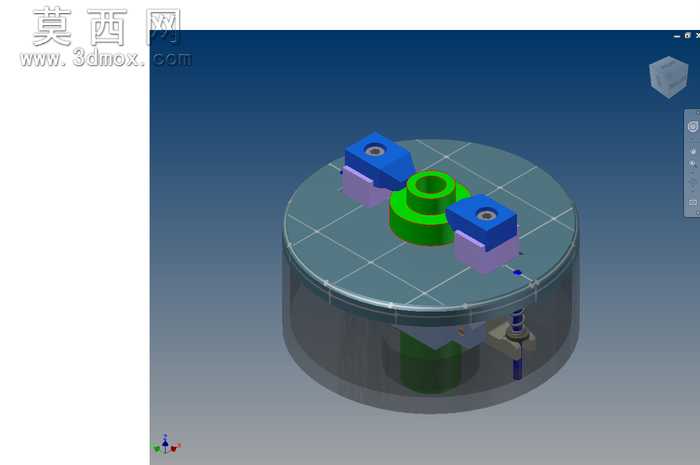

本装置为弹簧力驱动的加工用夹具固定结构，整体采用三维参数化建模完成全结构设计，建模过程中对各配合零件做了精准的公差预留，确保装配后各运动部件无卡滞、干涉问题。模型包含夹具体、弹簧组件、定位块、锁紧连接件、端盖等十余个独立零件，所有零件均按照机械加工工艺要求设计，可直接导出工程图用于生产加工。渲染阶段采用金属材质模拟夹具体的45号钢材质属性，对弹簧做了弹簧钢的哑光金属质感处理，剖视结构清晰展示内部的弹簧排布、力传递路径，通过A-A剖视图完整呈现径向夹持的运动逻辑。设计思路围绕无额外动力源的夹持需求展开，利用周向均匀布置的压缩弹簧提供恒定夹持力，搭配对称布置的两个夹持块实现工件的自定心定位，夹持块的工作面可根据待加工工件的外形更换适配镶块，适配不同直径的盘类、轴类零件装夹需求。夹具体背部设置有与机床工作台连接的安装法兰，可直接通过螺栓固定在车床、钻床等设备的工作台上，端盖处设置的调节螺栓可调整弹簧预压缩量，以此适配不同装夹力要求的加工场景，整体结构紧凑，装夹操作便捷，无需外接液压、气动动力源即可完成稳定装夹，适合小批量零件的快速装夹加工场景，模型的装配约束完全按照实际装配关系设置，可在三维软件中直接做运动仿真，验证夹持行程、夹持力传递的合理性，所有倒角、退刀槽等工艺结构均完整还原，符合机械加工的实际生产要求。
