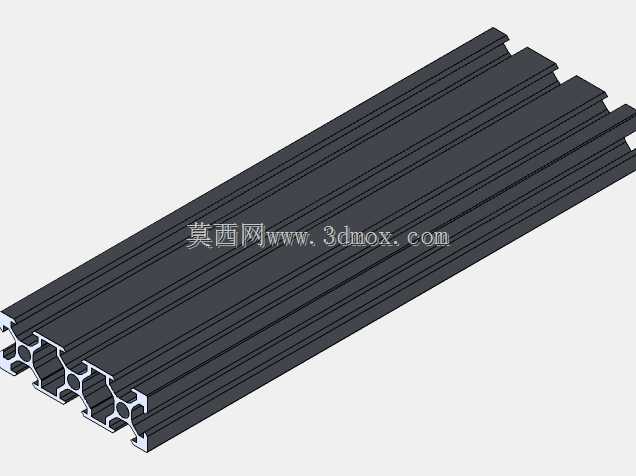

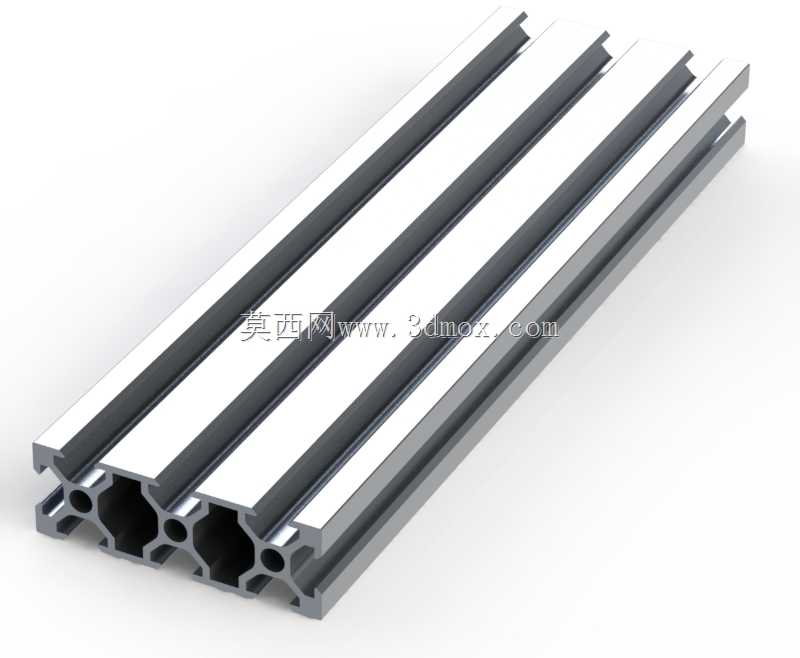

20x60规格V型槽工业铝型材结构

　　这款V型槽结构的铝型材，截面尺寸为20mm宽度、60mm宽度方向的组合规格，是工业框架搭建场景里常用的线性安装基材，日常在非标自动化设备的外围护框架、线性运动模组的安装基座、小型输送线的侧边支撑、车间工位工作台的横梁立柱结构中都有大量应用。从截面结构来看，型材采用多腔室中空设计，在保证整体抗弯抗扭刚度的前提下，尽可能降低了单位长度的重量，相比同尺寸实心钢质构件减重超过60%，同时铝合金本身的氧化层自带基础防腐能力，常规车间环境下不需要额外做表面涂装处理，能减少后期维护的工序成本。

　　V型槽的结构设计是这款型材的核心特点，槽道的开口角度、槽底圆弧半径都经过匹配计算，既可以直接嵌入V型滚轮实现无额外导轨的线性滑动，省去单独安装直线导轨的装配工序，也可以适配标准的T型螺栓、弹片螺母等工业铝型材专用紧固件，不需要在型材本体上额外打孔攻丝，装配时只需要将紧固件预置在槽道内，调整到对应安装位置后锁紧即可，能大幅缩短框架搭建的装配周期，后期改造调整结构时也不需要破坏型材本体，拆解后的型材可以重复利用，降低产线迭代的物料损耗。

　　设计这款型材的截面时，腔室之间的筋板厚度做了梯度优化，靠近V型槽的受力侧筋板厚度比非安装侧厚1.2mm，因为V型槽位置是滚轮滚动、紧固件锁紧的主要受力区域，加厚筋板可以避免长期受力后出现槽道变形、锁紧力不足的问题，而型材两侧的密封槽位尺寸完全匹配行业通用的封条、有机玻璃板安装尺寸，搭建设备外罩时可以直接嵌入亚克力板或者钣金封板，不需要额外设计压条结构。安装边界方面，这款型材的端面连接可以适配标准的20系列、60系列角码、端面连接板，单根型材的标准定尺长度下，作为横梁使用时跨距建议不超过1.2米，跨距过大时需要在中间增加支撑立柱，避免长期负载后出现下挠变形；作为立柱使用时，垂直负载的安全承载值根据安装固定方式不同有区分，采用端面连接板地脚固定时，单根立柱的静态承载建议不超过80kg，搭配角码侧面加固时承载能力可以提升40%左右。

　　实际应用中，这款V型槽铝型材常用来搭建小型点胶机、螺丝机的运动轴基座，V型槽配合滚轮导轨的运行噪音比传统滚珠直线导轨低15分贝左右，在无尘车间、实验室类对噪音控制有要求的场景下适配性更好，同时槽道本身的结构可以作为线缆、气管的走线通道，配合专用的槽盖就能实现管线的隐藏式布置，让整体设备外观更整洁，避免管线外露造成的积尘、剐蹭风险。另外型材的截面定位孔设计，在多根型材拼接时可以插入圆柱定位销，保证拼接后的平面度、垂直度公差控制在0.1mm每米范围内，不需要反复调校安装位置，对于批量搭建标准化工位、标准化设备框架的场景，能大幅降低装配调校的人工成本。需要注意的是，这款型材的V型槽表面在出厂时做了硬质阳极氧化处理，表面硬度达到HV300以上，能承受滚轮长期滚动的磨损，不要在装配时打磨槽道接触面，否则会破坏氧化层导致后期磨损加快、运行精度下降；如果需要在型材上加工沉头孔、通孔，要采用铝合金专用的硬质合金钻头，加工时控制进给速度，避免钻孔时出现型材变形、孔位毛刺过大的问题，影响后续紧固件的安装精度。
