MARGIRIUS 18.531常闭型按压按钮结构

在低压电控回路的现场操作端，这类小型按压式按钮是最常见的人机交互元件之一，常被布置在设备操作面板、小型手持控制盒、分布式IO端子旁，承担回路通断、状态确认、急停触发之外的常规指令输入功能，这款MARGIRIUS 18.531型号的常闭按钮，适配250V交流工况下0.5A以内的小电流控制回路，多用于信号回路、PLC输入点的状态触发，不会直接驱动大功率负载，避免触点过载烧蚀。

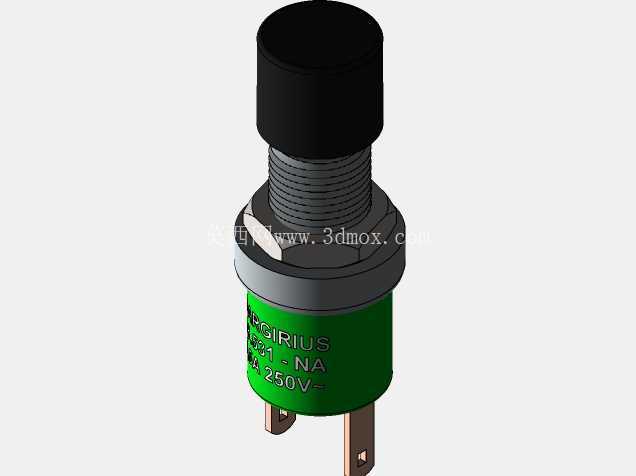

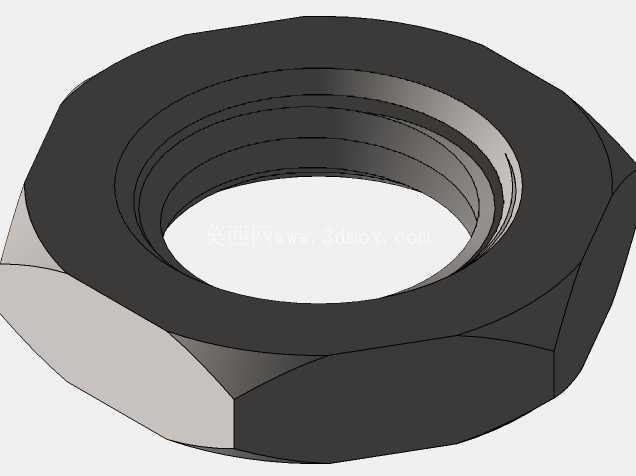

从结构设计来看，这款按钮采用螺纹式安装结构，主体中段设置标准公制细牙螺纹，配套六角锁紧螺母，可适配1mm到6mm厚度的面板安装，安装时仅需在面板上开出对应直径的圆孔，将按钮本体从面板正面穿入，背面旋紧锁紧螺母即可完成固定，不需要额外的卡扣或者固定支架，安装效率高，适合批量布置的操作面板使用。按钮顶部的操作帽采用防滑圆柱结构，表面做哑光磨砂处理，操作人员戴薄劳保手套操作时也不会出现打滑，按压行程控制在3mm左右，触发行程清晰，按压到位时有明确的触感反馈，不会出现误触发或者触发不到位的情况。

按钮下部的触点基座采用绿色阻燃工程塑料注塑成型，耐温等级满足B级绝缘要求，触点部分采用银合金覆层，接触电阻小，长期通断小电流信号时不会出现触点氧化导致的信号丢包问题，底部引出的两个插片式接线端子，适配标准6.3mm快速插簧，接线时不需要拧螺丝，直接将压接好导线的插簧插入即可完成接线，适合批量生产线的装配作业，同时插片根部做了防退卡扣设计，设备运行过程中出现振动时也不会出现接线松脱的问题。

从建模细节来看，整个模型还原了实物的所有装配间隙，操作帽和基座之间的防尘间隙、螺纹段的牙型细节、锁紧螺母的对边尺寸、插片端子的厚度与宽度都按照实物测绘尺寸还原，没有做简化处理，结构设计人员在做操作面板排布时，可以直接调用这个模型做干涉检查，确认按钮和面板内部的走线槽、PCB板、其他元件之间的安全间隙，不需要再重新测绘建模。按钮的操作帽按压方向和安装螺纹同轴度控制在0.1mm以内，实际装配后不会出现操作帽卡滞、按压偏斜的问题，内部的复位弹簧采用不锈钢材质，长期按压后不会出现弹力衰减，正常工况下机械寿命可达10万次以上，满足常规工业设备的全生命周期使用需求。

在实际选型应用中，这类常闭按钮常被用作停止指令输入、安全门状态确认、异常复位的辅助元件，因为常闭触点在回路断线时会自动触发停止信号，安全等级高于常开型按钮，在一些有基础安全要求的设备上，停止回路都会优先选用常闭触点的按钮。这款按钮的整体外径在螺纹段为18mm左右，安装孔直径推荐开18.2mm，面板背面需要预留的安装深度为28mm，接线端子突出基座的长度为8mm，预留导线弯曲半径后，面板背面整体需要留出至少40mm的空间，避免导线被挤压导致绝缘破损。模型同时还原了按钮表面的丝印标识，包括型号、额定电压电流参数，做虚拟样机展示时可以直接使用，不需要额外做贴图处理，整体渲染效果和实物一致，可用于操作面板的方案展示、装配工艺培训、BOM表搭建等场景。
