三叶式船用低粘度流体螺旋桨搅拌器

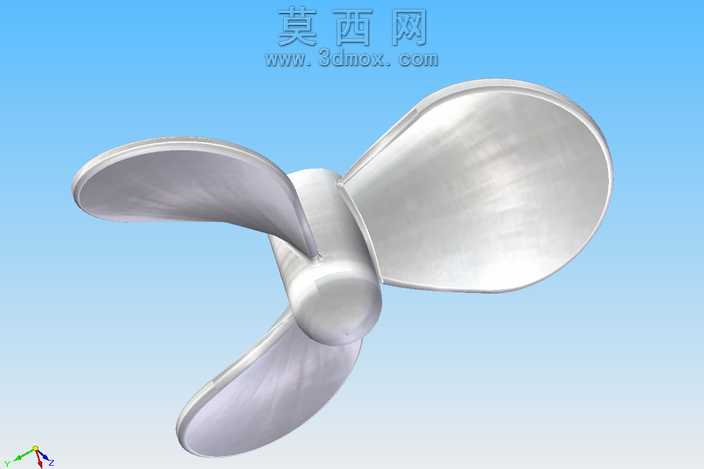

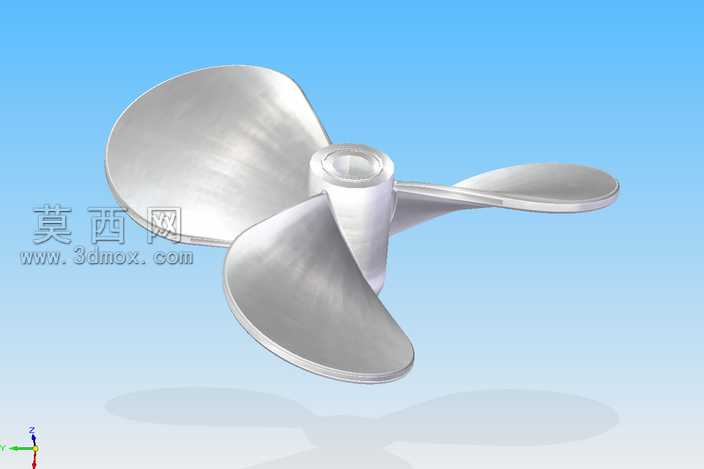

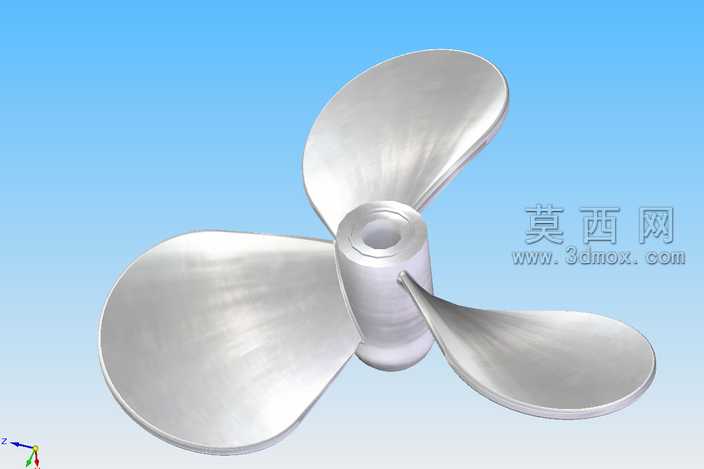

该三维模型采用参数化建模思路完成整体构建，首先以中心轮毂为基准定位，确定三个桨叶的周向均匀分布角度，保证120°等分的布局精度，适配低粘度液体搅拌的动平衡需求。建模过程中先绘制轮毂的回转体轮廓，通过旋转命令生成带中心安装孔的基座结构，孔位尺寸匹配标准传动轴径，预留出键槽定位结构，保证后续装配的同轴度。桨叶部分采用曲面建模方式，先绘制叶根到叶梢的翼型截面曲线，通过放样命令生成流畅的曲面形态，再对曲面进行加厚处理得到实体结构，叶根位置做圆角过渡处理，消除应力集中隐患，提升结构强度。模型渲染阶段采用哑光金属材质，模拟不锈钢铸造件的表面质感，添加柔和的环境光与方向光，突出桨叶曲面的弧度变化与光影过渡，背景采用渐变蓝色模拟水下作业环境，搭配地面投影效果提升整体真实感。结构设计上，桨叶从叶根到叶梢逐渐收窄变薄，翼型截面采用低阻力设计，运转时可以推动流体形成稳定的轴向流，在低粘度液体中能够以较低的功耗实现高效混合，不会产生过度的湍流剪切。三个桨叶的曲面弧度经过优化，既保证足够的推流面积，又降低运转时的流体阻力，中心轮毂的长度与直径比例经过合理匹配，既保证与传动轴的连接强度，又减少轮毂部分对流体的阻挡。模型整体结构简洁，没有多余的冗余特征，所有曲面均做连续性处理，不存在尖锐棱角，既符合实际生产的铸造工艺要求，也方便后续导入仿真软件进行流体动力学分析，验证不同转速下的搅拌效率与流场分布效果。
