多柱式行星滚动轴结构设计方案

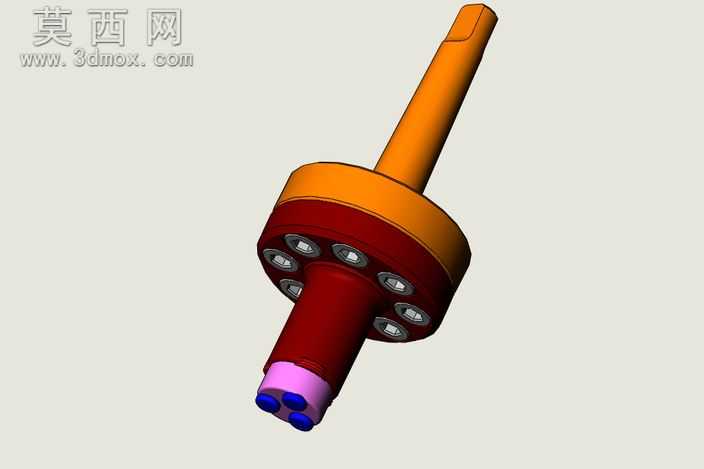

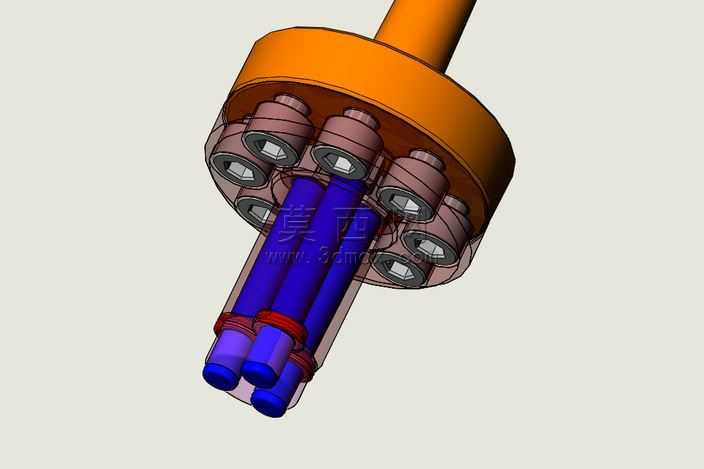

本作品为多柱式行星滚动轴三维结构模型，采用三维参数化建模方式完成整体设计，建模过程中对各零件的尺寸公差、装配关系进行了严谨的参数约束，确保所有部件可实现无干涉装配。模型整体采用轴类零件经典的同轴布局，中心设置主传动轴，周向均匀分布多根滚动柱体，柱体外侧配套环形保持架结构，端部采用带内六角安装孔的端盖进行限位固定，各零件间的配合间隙经过反复校核，既保证滚动部件的灵活运转，又避免出现轴向窜动、径向偏移的问题。材质渲染方面，主体传动轴与滚动柱体采用高硬度合金钢材质表现，表面赋予金属磨砂质感，还原真实机械零件的金属光泽与加工纹理；外部保持架与端盖采用橙色工程塑料材质渲染，通过半透明材质效果直观展示内部的滚动柱排布结构，便于观察内部传动逻辑；紧固件部分采用标准镀锌螺丝材质，还原标准件的金属亮面质感，不同材质的区分让整体结构层次清晰，各部件功能一目了然。设计思路上，该滚动轴借鉴行星传动的布局逻辑，通过多根周向均布的滚动柱分担传动载荷，相比传统单轴结构可承载更大的径向扭矩，同时滚动接触的传动形式可有效降低运转过程中的摩擦损耗，提升传动效率与部件使用寿命；端盖采用可拆卸式设计，便于后期对内部滚动柱进行维护更换，整体结构紧凑，装配逻辑简单，可直接应用于中小载荷的传动场景，也可作为模块化传动单元集成到各类自动化设备、输送设备当中。建模过程中对所有标准件均采用标准化参数调用，非标准零件的尺寸均按照机械设计规范进行设定，装配体添加了合理的运动约束，可直接用于运动仿真演示，验证传动过程的流畅性与结构合理性。
