双活塞气动动力转换执行器结构设计

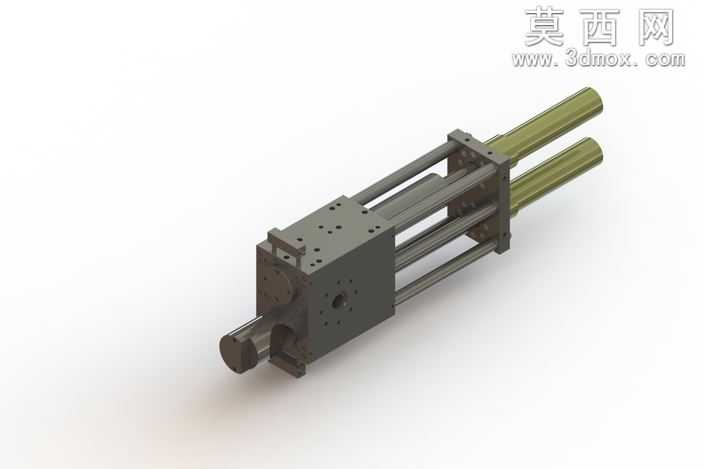

本作品为双活塞转换器三维结构设计，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计公差配合规范，对各部件的装配关系进行了精准约束，确保整体结构无干涉、运动逻辑符合实际工况要求。建模阶段首先完成核心基体的特征绘制，通过拉伸、切除、孔位阵列等特征操作构建出主体安装基座，基座上预留了标准化的安装孔位、气路接口以及导向轴固定位，所有孔位的位置度、同轴度均按照通用机械零部件加工精度要求设置参数。双活塞杆部分采用同轴度约束装配，搭配四根平行导向光轴完成运动导向结构设计，导向轴与基座之间设置了线性轴承安装位，可有效降低活塞往复运动过程中的摩擦阻力，提升运动平稳性与部件使用寿命。外观渲染阶段对不同部件赋予了差异化材质，主体基座采用哑光发黑金属材质，还原实际金属加工件的表面质感，活塞杆与导向轴采用抛光镀铬金属材质，体现金属表面的高光反射特性，安装紧固件采用标准不锈钢材质，通过材质差异清晰区分不同功能部件，便于直观识别结构组成。设计过程中充分考虑了双活塞同步运动的结构需求，两个活塞腔采用对称式布局设计，可实现双向动力输出与运动方向转换，整体结构紧凑，安装基准统一，可直接适配各类自动化生产线的动力执行场景，也可作为气动教学演示的结构样例使用。建模过程中对所有运动部件进行了运动仿真验证，确认活塞在全行程运动过程中无卡滞、无结构干涉，各密封位的尺寸预留符合气动元件密封件的安装要求，整体结构具备实际加工生产的可行性，无需额外调整即可直接导出工程图用于生产加工。
