低净空起重运行小车结构设计方案

　　在厂房改造、老旧车间起重系统升级这类项目里，经常会碰到主梁到天花板净空不足的问题——常规起重小车的起升机构多布置在主梁上方，加上吊钩组的最小安全距离，往往没法满足额定起升高度的要求，甚至会出现小车运行时和厂房顶部管线、屋架下弦干涉的情况，这款低净空结构的起重运行小车，就是针对这类受限空间场景做的定向设计。

　　从实际使用场景来看，这类小车主要配套单梁桥式起重机使用，适配工字钢或箱型主梁轨道，多用于机械加工车间的工件转运、仓储库区的重型物料吊装、装配线工位的重型部件上下线作业，尤其是层高不足6米的老旧厂房、顶层带管线排布的生产车间，以及对起升净空有严格要求的设备安装现场，能在不改动厂房原有屋架结构、不抬高主梁安装高度的前提下，最大化利用垂直方向的作业空间，避免因为净空不足导致的吊装高度不够、物料无法吊运到指定工位的问题。

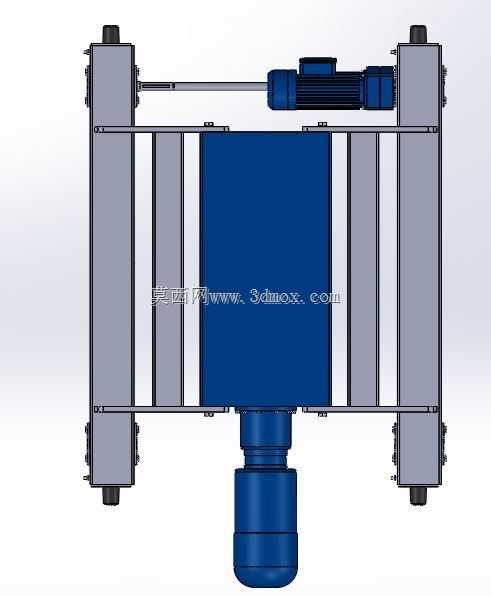

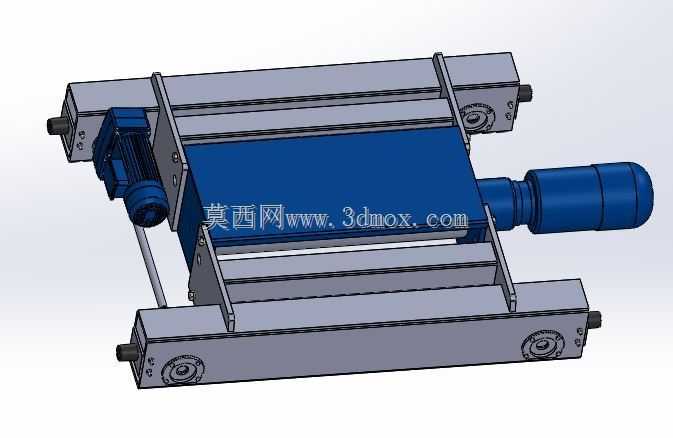

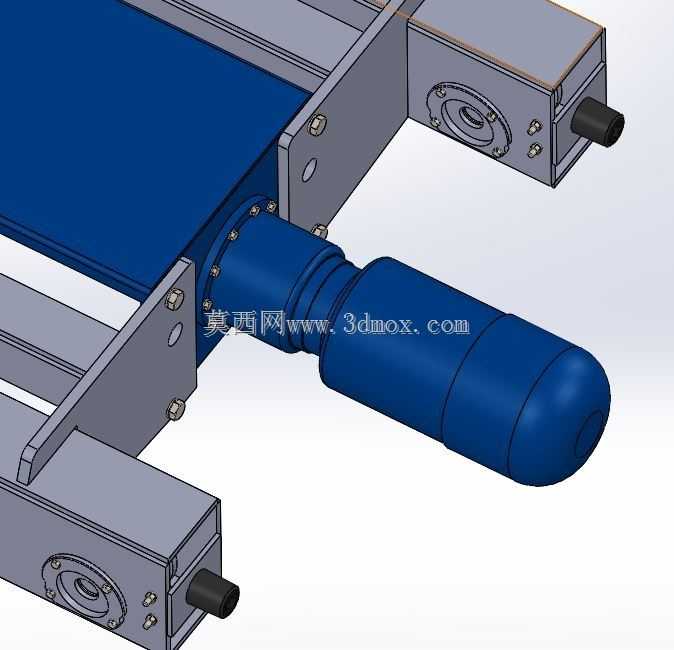

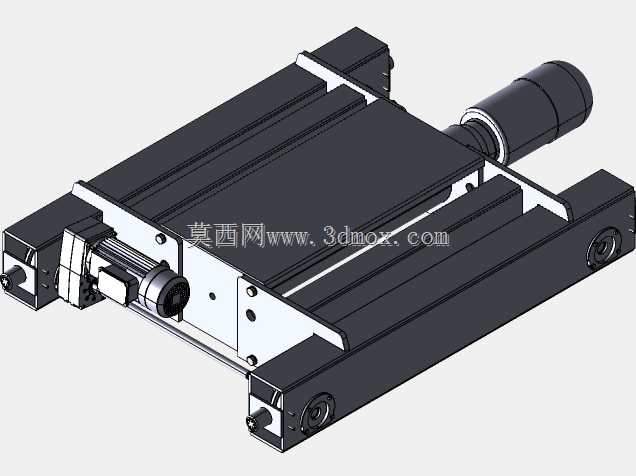

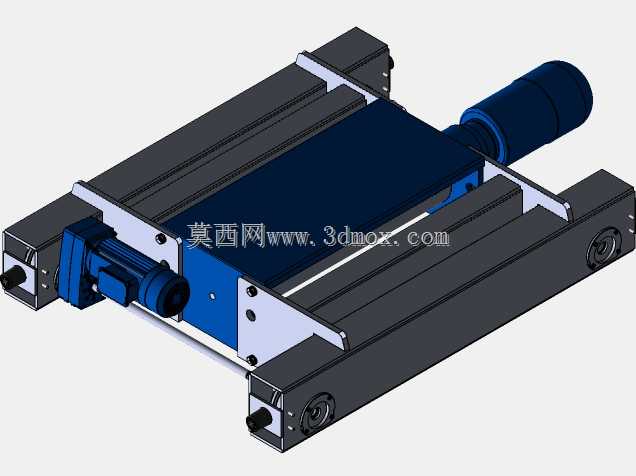

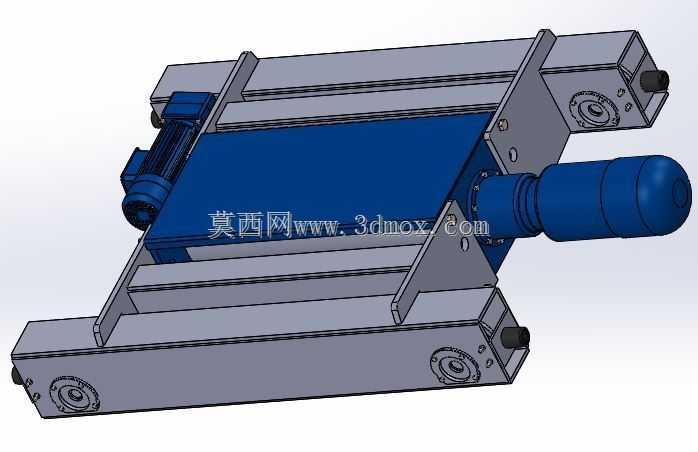

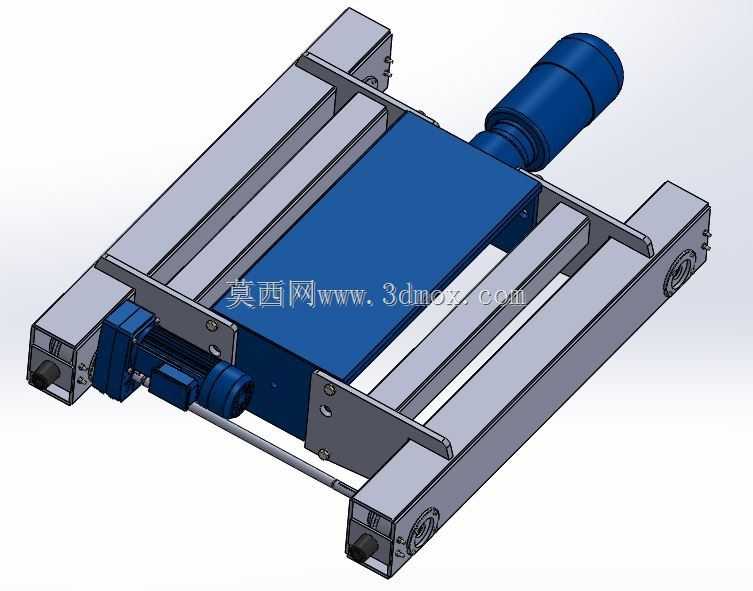

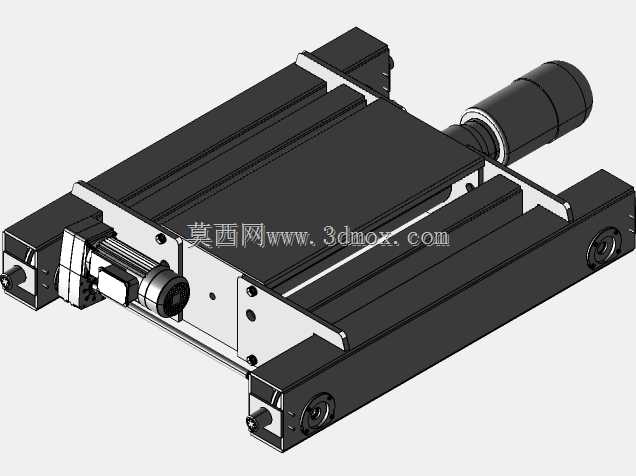

　　结构设计上，这款小车打破了常规起重小车的布局逻辑，没有把电动葫芦的卷筒机构布置在主梁运行轨道的上方，而是将起升卷筒组件平行布置在两根主梁的间隙之间，运行端梁分别架设在两侧主梁的轨道面上，端梁上集成的行走轮组直接贴合轨道顶面，驱动电机侧置安装在端梁外侧，既没有额外增加小车整体的垂直高度，也不会因为电机突出造成横向空间的过多占用。行走轮采用带轮缘的钢制车轮，轮缘内侧贴合轨道侧面，能避免小车运行过程中出现脱轨风险，端梁两端设置的缓冲碰头，能在小车运行到轨道端部时吸收碰撞动能，和轨道端部的止挡配合实现硬限位保护。

　　从安装边界来看，这款小车的整体高度比同吨位常规起重小车降低了近三分之一，安装时不需要额外抬高主梁，只需要保证两侧轨道的平行度、轨距公差控制在标准允许范围内即可，端梁上的车轮组轴距经过优化，能适配常用的16-28号工字钢轨道，以及对应规格的箱型主梁轨道，不需要对原有轨道做额外改造。起升机构的卷筒采用多层缠绕设计，在缩短卷筒轴向长度的同时保证了额定起升行程，卷筒旁设置的导绳器能保证钢丝绳排列整齐，避免乱绳、咬绳问题，延长钢丝绳的使用寿命。小车的供电采用滑触线或者电缆滑车形式，侧置的走线支架不会额外占用垂直方向的空间，也不会和厂房顶部的其他管线产生干涉。

　　功能特性方面，这款小车同时具备沿主梁方向的横向行走功能，以及配套起升机构的垂直吊装功能，运行机构采用减速电机直驱的形式，传动链短，运行平稳，启动和制动时的冲击小，能减少吊运过程中重物的晃动。起升机构的制动系统采用常闭式制动器，断电时能自动锁止卷筒，避免重物下坠，满足起重设备的安全规范要求。车架部分采用钢板焊接的箱型结构，受力经过有限元校核，在额定载荷下的变形量控制在允许范围内，关键受力位置做了加强筋处理，避免长期交变载荷下出现结构疲劳开裂的问题。

　　在实际选型适配的时候，需要注意小车的轨距要和现场主梁的轨距匹配，车轮的轮槽宽度要和所用轨道的翼缘宽度适配，同时要根据额定起重量匹配对应规格的钢丝绳、吊钩组以及起升电机功率，安装时要调整两侧端梁的同轴度，保证四个行走轮都能和轨道面均匀接触，避免出现个别车轮悬空、轮压不均导致的啃轨问题。日常维护时，只需要定期检查车轮轴承的润滑情况、制动器的间隙、钢丝绳的磨损量即可，因为整体结构紧凑，没有过多冗余的传动部件，维护点比常规起重小车更少，后期运维的成本也更低。

　　这类低净空小车的设计核心，就是在保证起重能力、运行稳定性、安全性能的前提下，尽可能压缩设备自身的垂直方向尺寸，把原本占用主梁上方空间的起升机构转移到主梁之间的闲置空间里，既不降低设备的额定参数，又能解决受限空间的吊装难题，对于老旧车间的起重系统改造、低层高厂房的起重设备配置来说，是实用性非常强的结构方案。
