对称式U型槽帎衣挂架结构设计

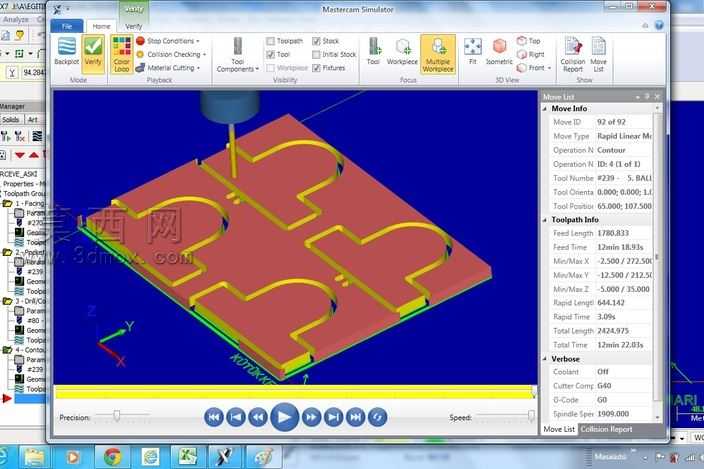

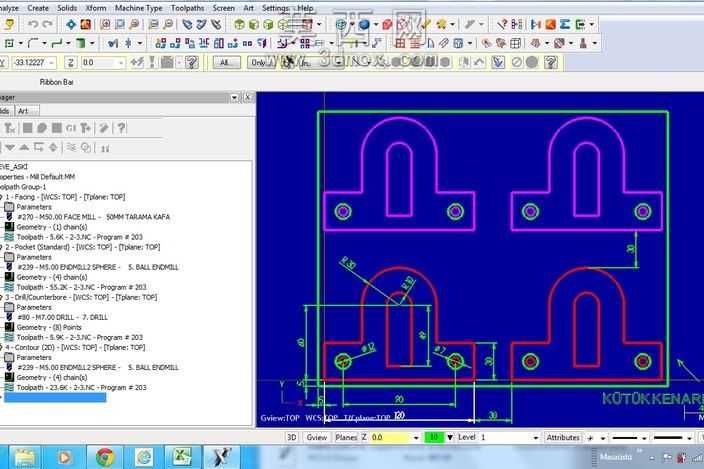

本作品为帎衣架的三维结构设计，采用对称式布局规划，整体以平面钣金类零件为基础形态开展建模工作。建模阶段首先完成基准平面的搭建，以中心轴线为对称基准绘制外轮廓草图，左右两侧各设置一组相同的U型开槽挂接结构，每组挂接结构下方配置两个圆形安装定位孔，下方区域额外设置两组尺寸稍小的同形态U型结构，形成上下分层的挂接承载布局。草图绘制阶段严格标注各部位尺寸参数，明确U型槽的圆弧半径、直边长度、孔位中心距、外轮廓边界间距等关键数值，保证各结构的位置精度与形位公差符合加工要求。建模过程中同步规划加工工艺路径，针对外轮廓铣削、U型槽成型、安装孔钻削等工序设置对应的加工参数，匹配不同工序的刀具选型与走刀路线，确保三维模型可直接对接数控加工流程。材质设定选用常用冷轧钢板材质，表面做防锈喷塑处理预设，结构上通过多组安装孔实现与墙面或支撑框架的牢固连接，对称式的受力布局可保证挂放衣物时载荷均匀分布，避免单侧受力导致的结构变形。设计思路围绕实用挂放需求展开，上下分层的结构可同时满足不同长度衣物的挂放需求，规整的外轮廓既便于板材下料加工，也能减少生产过程中的材料损耗，整体结构简洁无冗余设计，在保证结构强度的前提下尽可能降低零件自重，兼顾实用性与加工经济性。
