大袋支撑框架结构三维设计

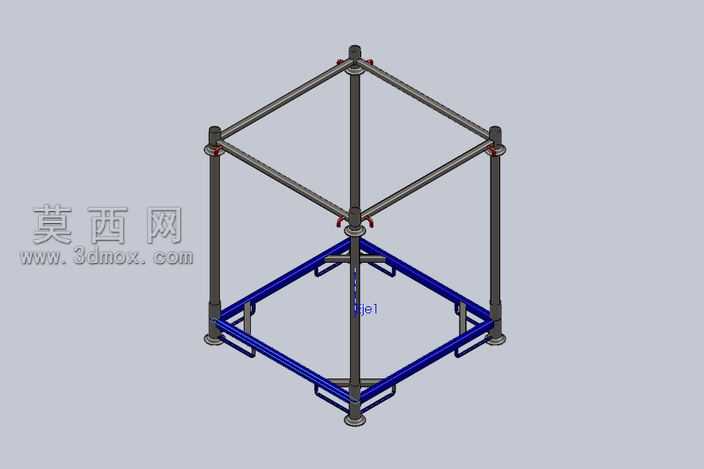

本作品为大袋支撑框架的三维建模设计，整体采用模块化框架式结构设计思路，以标准圆管作为核心搭建型材，通过标准化的连接构件完成整体结构的拼接组装。建模过程中严格遵循实际生产装配逻辑，对每一处管材的长度、连接节点的配合尺寸都做了精准参数化设定，确保各部件之间无干涉、装配间隙符合实际加工要求。结构上采用上下双层方形框架搭配四根竖向支撑立柱的布局，下层蓝色框架作为底部承载基座，设置有向内延伸的限位构件，可对放置的大袋底部起到定位承托作用，避免大袋放置后出现滑移偏移；上层框架通过竖向立柱与底部基座连接，形成稳定的立方体支撑空间，可对大袋上部起到围挡限位作用，防止大袋盛装物料后出现侧倾垮塌。连接节点处采用快装式卡扣连接件设计，无需复杂焊接工艺即可完成整体组装，既降低了生产加工难度，也方便后续的拆卸转运与重复使用。材质设定上，竖向立柱与上层框架采用哑光深灰色金属材质模拟碳钢喷塑处理效果，底部承载框架采用醒目的蓝色哑光金属材质，既通过色彩区分不同功能模块，也符合工业仓储设备的安全配色规范。建模过程中对所有管材的壁厚、连接构件的结构强度都做了对应模拟，确保整体结构可承载大袋盛装物料后的额定重量，各受力节点的应力分布均匀，无明显应力集中区域。整体结构设计简洁实用，无多余冗余构件，在保证结构强度与支撑稳定性的前提下尽可能降低整体自重，兼顾了实用性与经济性，可直接用于仓储物料盛装环节的支撑工装生产参考，也可根据实际使用需求调整框架尺寸适配不同规格的大袋使用。
