开放式钢管车架底盘结构设计方案

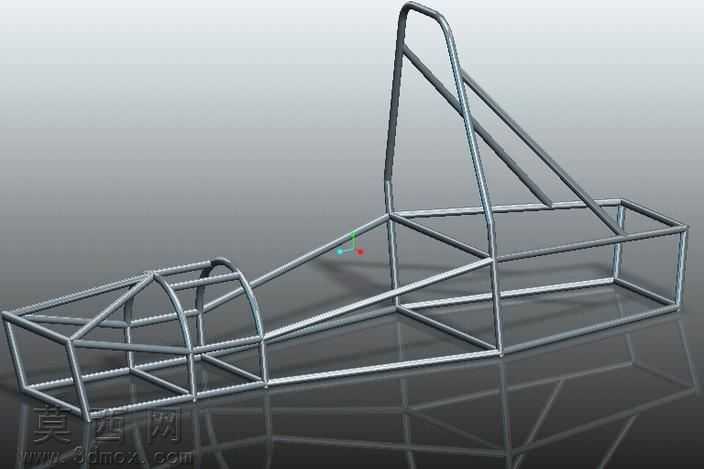

本作品为开放式钢管桁架式车架底盘的三维建模设计，属于试验性结构方案，建模阶段围绕车架的承载逻辑、空间布局、人机工学适配三个核心维度展开。建模过程中首先确定主纵梁的走向与截面参数，采用等直径圆钢管作为基础型材，通过三维软件的草图绘制功能先搭建二维轮廓基准，再通过空间扫掠、拉伸命令生成基础管件实体，所有管件的交接位置均做了贴合式切口处理，保证焊接装配时的贴合精度，避免出现装配间隙。结构设计上采用前舱、驾驶舱、后动力舱三段式布局，前舱区域设置弧形防滚支撑结构，通过多根斜向加强筋形成三角稳定结构，兼顾碰撞吸能与前部构件安装需求；驾驶舱区域按照人机工程学参数预留驾乘人员的腿部、头部活动空间，侧边防撞梁采用双层钢管布局，提升侧向抗冲击能力；后舱区域设置横向与纵向交叉的支撑梁，为动力总成、悬挂系统预留标准化安装点位，整体框架通过多组斜向拉杆消除结构应力集中点，保证整体刚性的同时控制整体重量。材质渲染阶段采用金属磨砂钢管材质，调整金属粗糙度与反射参数，还原真实钢管焊接车架的质感，地面添加弱反射效果突出框架的空间轮廓，所有管件的交接处做了细微的焊痕纹理处理，提升模型的真实感。设计过程中反复调整管件的排布角度，在保证结构强度满足基础承载要求的前提下，尽可能简化管件数量，降低加工难度，该方案仅作为结构验证试验使用，未针对具体车型做适配性优化，可作为轻量化车架设计的基础参考框架，后续可根据实际使用需求调整钢管壁厚、管径参数，添加安装支架、覆盖件安装点位等细节结构。
