多工位基座配套定位连接组件结构设计

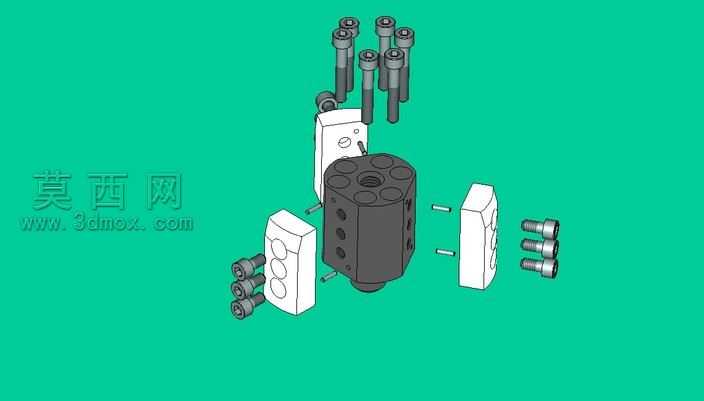

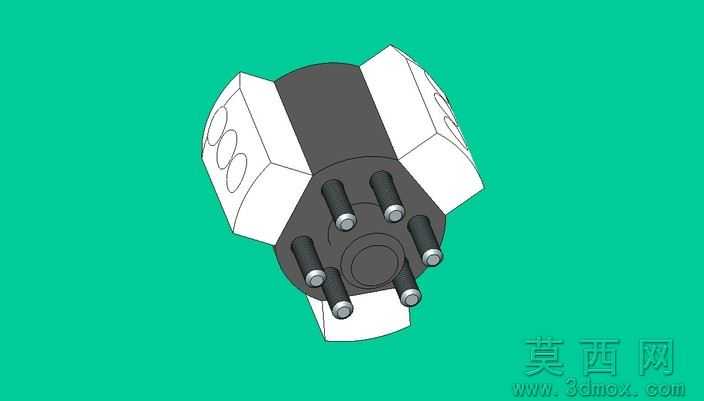

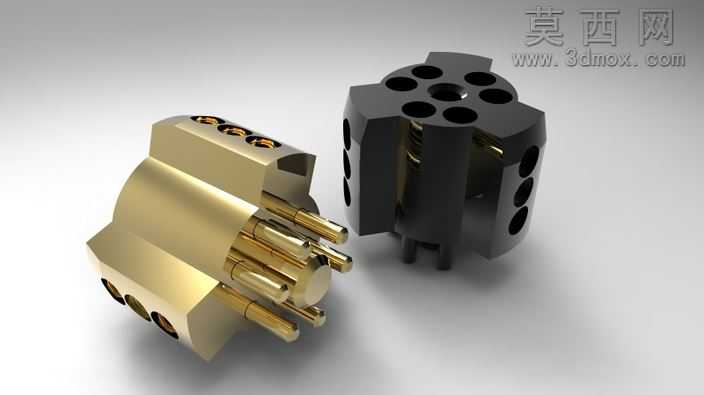

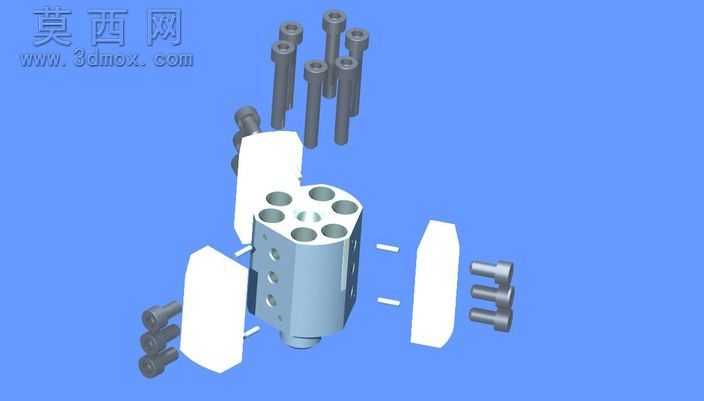

该三维模型采用参数化建模方式完成整体装配设计，建模过程中先对核心基座主体进行特征构建，通过拉伸、切除、阵列等命令完成基座上多组安装孔位的精准排布，孔位同轴度、位置度公差严格按照机械装配标准设定，保证后续连接部件的装配适配性。模型渲染阶段采用哑光金属材质模拟基座主体的铸铁质感，表面做细微磨砂纹理处理还原真实机加工零件的表面状态，配套的连接螺栓采用亮面金属材质，通过调整材质反光度、粗糙度参数区分不同零件的材质特性，背景选用高对比度纯色背景突出装配体的结构层次，渲染时添加柔和环境光避免零件表面出现过曝或死黑区域，清晰展现各部件的轮廓细节。从结构设计来看，核心基座为圆柱形主体，周向均匀分布多组径向安装孔，可同时适配三个方向的定位夹块安装，每个夹块对应三组连接螺栓实现锁紧固定，夹块与基座接触面做定位止口设计，保证装配时的位置精度，避免安装错位；配套的侧向定位销与夹块上的销孔采用间隙配合参数设定，既保证装配便利性又能限制夹块的周向转动自由度，端部的锁紧螺栓采用标准件参数建模，螺纹细节完整还原，可直接用于装配干涉检查与工程图导出。设计思路上围绕多工位同步定位的使用需求，将基座作为核心承载部件，通过模块化的夹块设计实现不同规格工件的快速适配，所有连接部件均采用标准件参数，方便后续实际加工时的配件采购与替换，整体装配体的各零件间配合间隙经过反复校验，不存在干涉问题，爆炸视图的排布清晰展现了各零件的装配顺序与位置关系，可直接用于装配指导说明，模型的结构细节完整，包含了所有装配所需的连接、定位、锁紧部件，能够直接用于后续的工程分析、加工出图或者3D打印验证。
