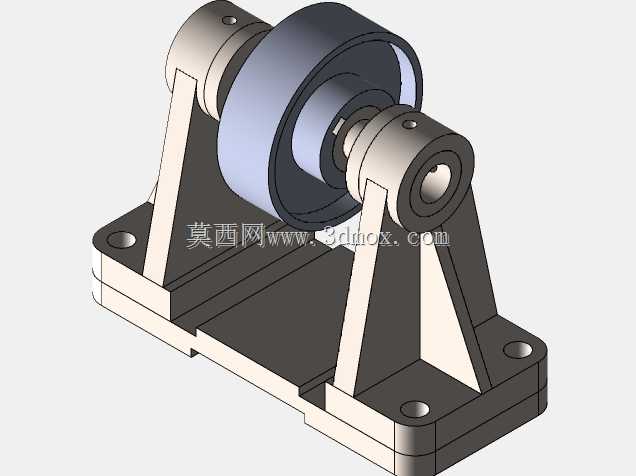

带支架支撑的轮轴回转支撑结构设计

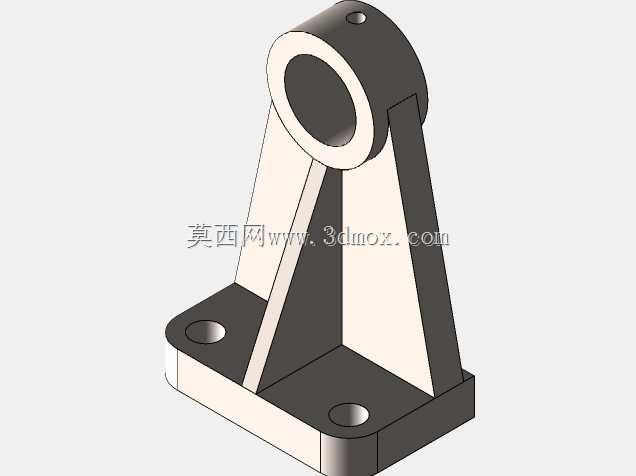

　　该轮轴回转支撑结构多用于中小载荷的回转传动场景，常见于小型输送线的从动辊支撑、实验台回转工装、小型设备的张紧轮安装位这类需要稳定承托回转件的工况中，核心作用是为中部的回转轮体提供稳定的径向与轴向支撑，保证轮体在转动过程中不会出现径向跳动、轴向窜动超差的问题，同时通过底部的安装底座实现与设备机架的可靠连接，降低装配调试的难度。从结构设计逻辑来看，两侧的支撑立板采用了三角形加强筋结构，这种设计并非随意添加，而是考虑到回转轮体工作时会产生垂直于安装面的径向载荷，三角形筋板可以在不额外增加过多板材厚度的前提下，大幅提升立板的抗弯刚度，避免立板在长期交变载荷下出现向外张开的塑性变形，保证两侧轴承安装孔的同轴度始终维持在设计公差范围内。

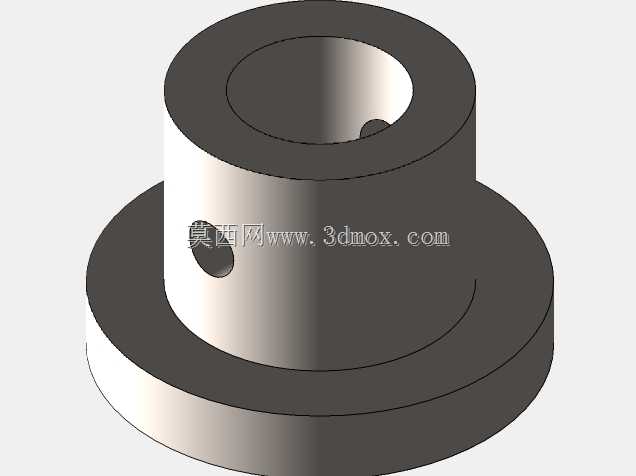

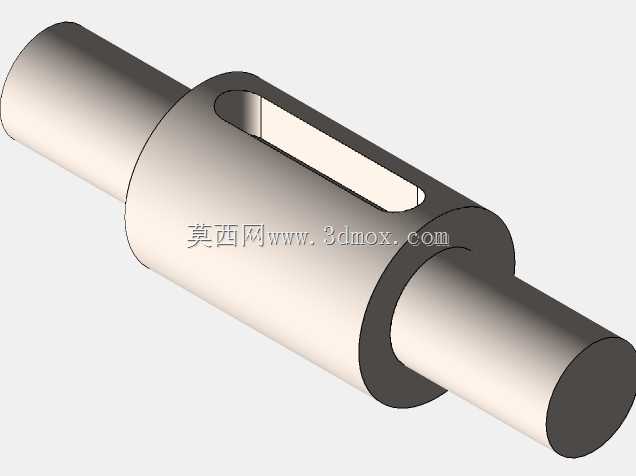

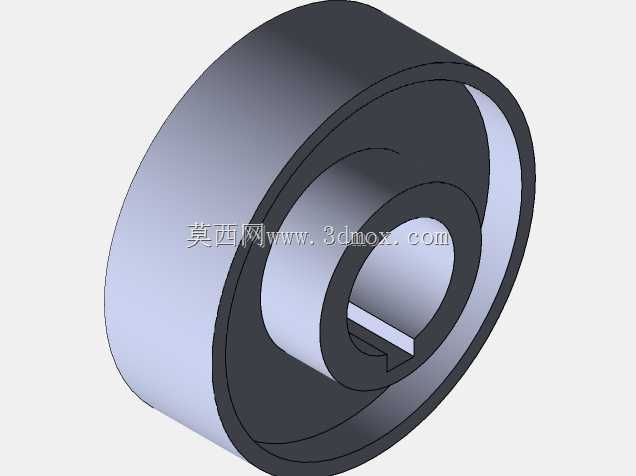

　　两侧的轴承安装位采用了台阶孔设计，孔内预留了轴承外圈的定位台阶，装配时可以直接将标准深沟球轴承压入台阶孔内，台阶端面可以承受轴承传递的轴向力，不需要额外添加轴承端盖来做轴向定位，减少了零件数量，也降低了装配时的螺钉紧固工作量，适合批量生产的小型设备使用。中部的回转轮体与轴采用过盈配合加平键传动的连接方式，轴的两端伸出轴承内圈的位置做了倒角处理，方便装配时将轴顺利穿入轴承内圈，同时轴端预留了卡簧槽，可以安装轴用弹性挡圈来限制轴的轴向窜动，避免设备运行过程中轴出现轴向移位导致轮体与支撑立板发生摩擦。

　　底部的安装底座采用了整体式平板结构，四个角位置预留了沉头安装孔，安装时可以使用内六角螺栓将整个支撑结构固定在设备的安装平台上，沉头孔的设计可以保证螺栓头完全沉入底座平面内，不会出现螺栓头突出底座平面导致安装不稳的问题，同时四个安装孔的孔位公差按照IT7级精度设计，保证装配时可以顺利与机架上的预制螺纹孔对位，不需要现场重新配打孔。在实际选型应用时，需要注意该结构的安装边界：底座的总长度要大于两侧立板的外侧间距，安装时需要在机架上预留出至少与底座长宽尺寸一致的平整安装面，同时要保证安装面的平面度不超过0.1mm/m，避免底座安装后出现翘曲，导致两侧轴承孔的同轴度被破坏，加速轴承的磨损。

　　轮体的外径尺寸决定了整个结构的总高度，选型时要注意轮体最低点与底座安装面之间要预留至少5mm的间隙，避免轮体转动时与安装面或者机架上的其他零件发生刮擦。该结构的设计没有采用复杂的铸造壳体，而是全部采用板材焊接或者型材加工的方式制作，生产加工门槛低，普通的机加工车间就可以完成全部零件的加工，不需要开模，非常适合非标设备的小批量定制场景，同时零件的互换性好，两侧的轴承、轴用卡簧、连接螺栓全部采用标准件，后期维护更换时不需要单独定制配件，直接采购对应规格的标准件就可以完成维修，降低了设备的全生命周期维护成本。在实际运行过程中，该结构可以承受径向载荷为主的受力工况，不适合承受较大的轴向载荷，如果应用场景存在较大轴向力，需要在轴承外侧额外添加推力轴承来承受轴向载荷，同时要对应修改立板上的轴承安装孔尺寸。装配时需要注意先将轴承压入两侧立板的安装孔内，再将轴与中部轮体装配好后整体穿入轴承内圈，最后安装轴端卡簧，不要先将轴与一侧轴承装配后再强行敲击另一侧立板，这样很容易导致轴承外圈或者内圈出现损伤，影响轴承的使用寿命。
