车载剪式手摇千斤顶机械结构设计

　　剪式手摇千斤顶是乘用车随车工具包中最常见的机械式举升装置，广泛布置在轿车、SUV、轻型货车的备胎舱或侧围工具槽内，主要用于道路应急换胎、底盘简易检修、制动片更换等离地间隙有限的作业场景。这类装置依靠纯螺纹丝杠驱动菱形四连杆机构完成剪叉开合，无需液压油源、气源或外接动力，单人通过随车摇柄即可操作，结构紧凑、收纳厚度小，长期存放不存在液压油封渗漏、油液乳化失效的隐患，对低温、高原、颠簸运输等恶劣使用环境的适应性远优于同吨位液压立式千斤顶。

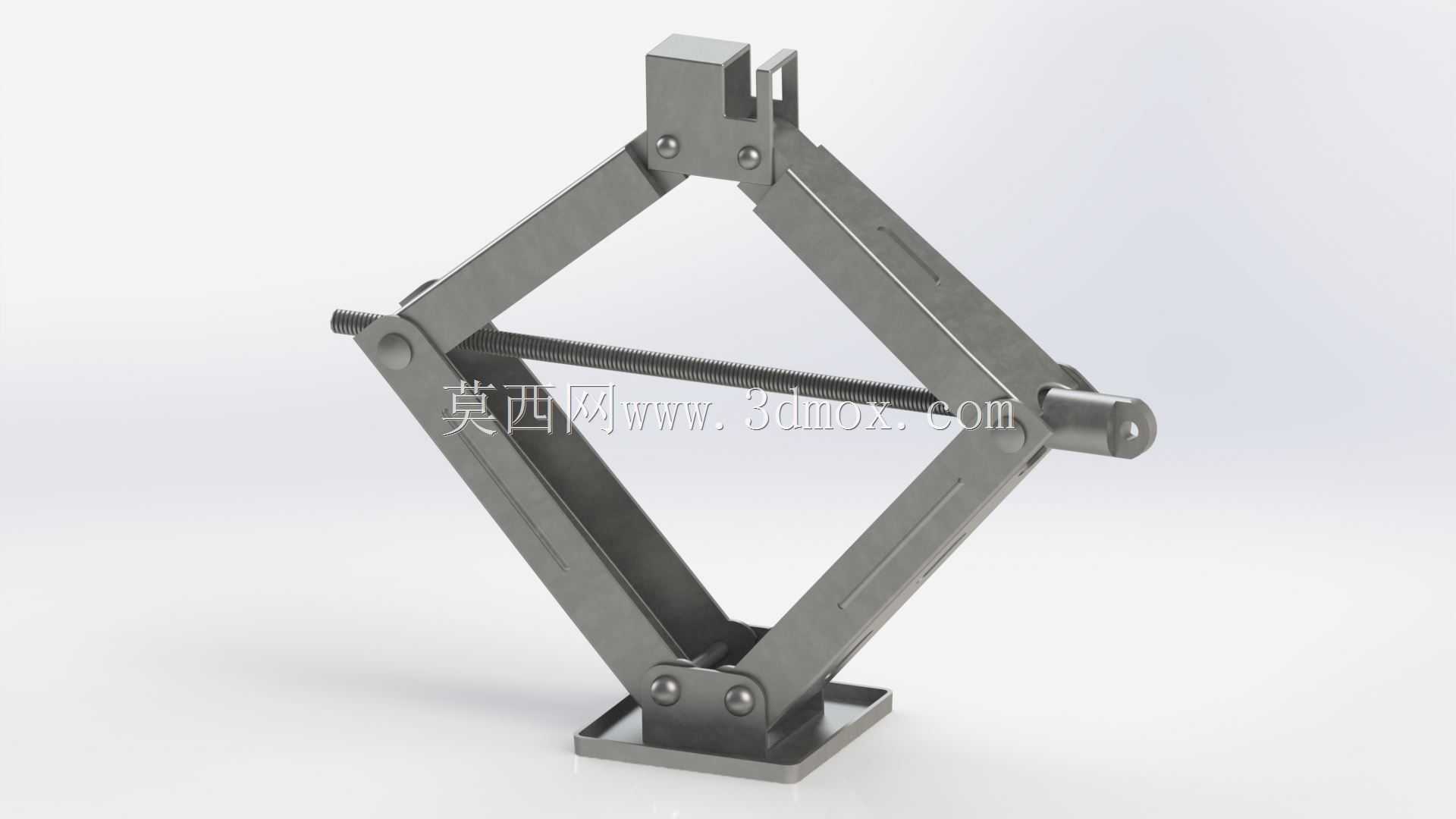

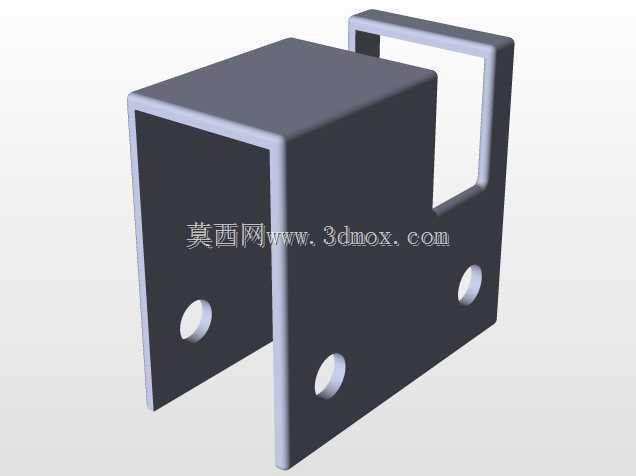

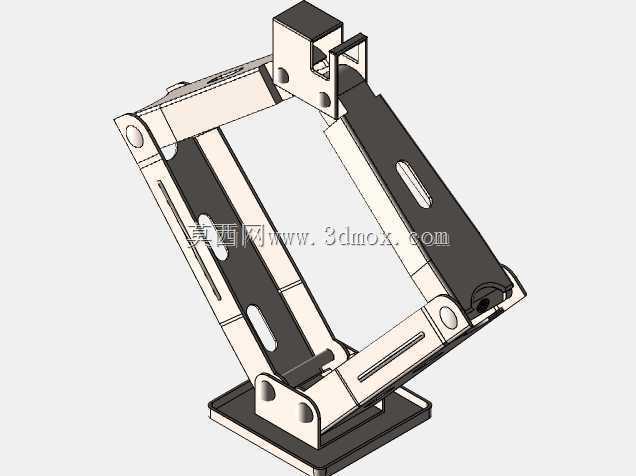

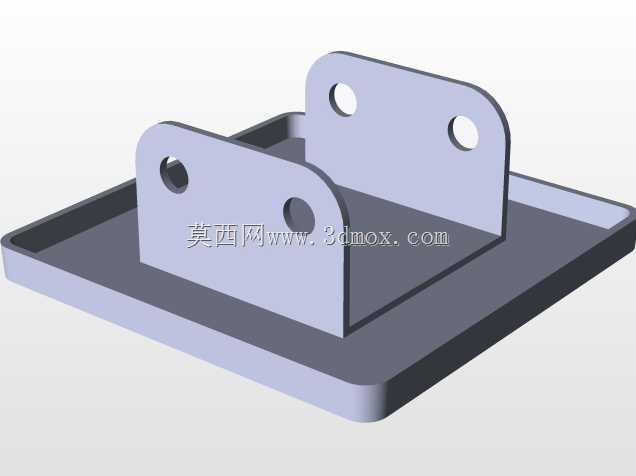

　　从整机结构拆解来看，该装置由顶部承托座、底部支撑底板、四组冲压成型剪臂、两根贯穿式传动丝杠、六处铰接销轴、端部止推轴承座以及摇柄对接方头组成。顶部承托座开设与车身门槛加强梁定位槽匹配的凸台，举升时卡入车身指定举升点，避免作业过程中支撑点滑移脱出；底部底板采用外翻边冲压结构，增大与地面的接触面积，在沥青、砂石、硬化土路面上均可分散接地压强，防止重压下底板刺入松软地面造成整车失稳。四片剪臂采用对称菱形布置，上下两组剪臂在中部通过销轴交叉铰接，剪臂两端分别与顶座、底座铰接，形成自由度受控的剪叉伸缩体系。

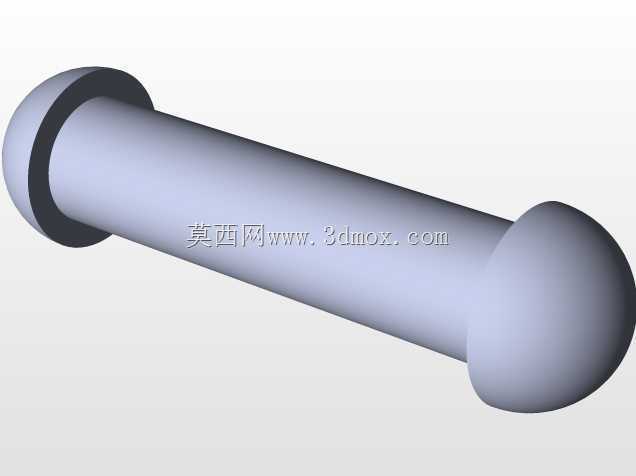

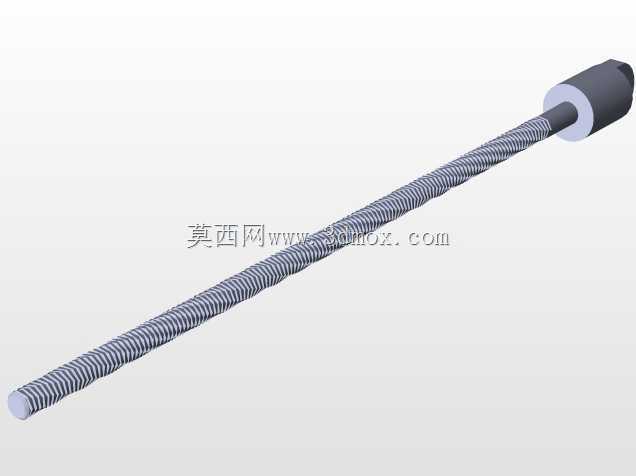

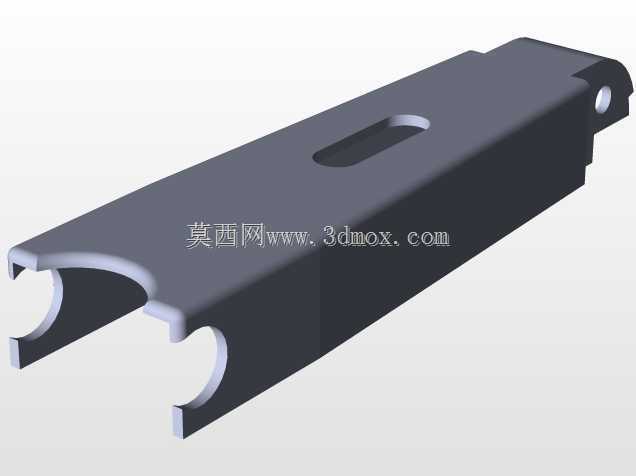

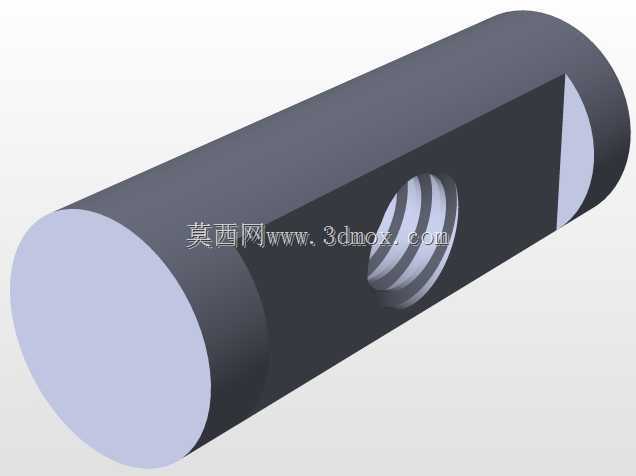

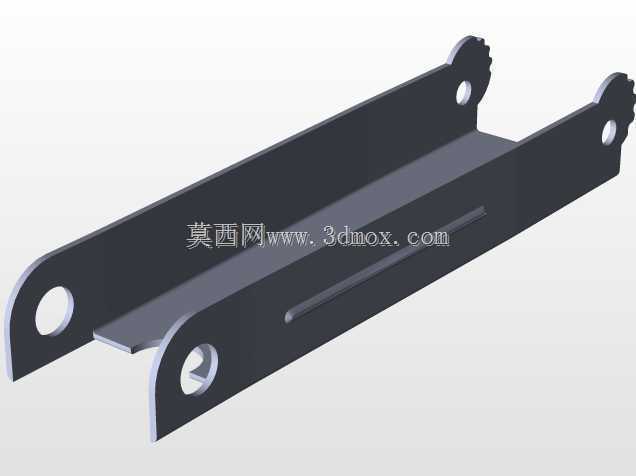

　　传动核心为两根梯形螺纹丝杠，丝杠两端分别加工正反旋向螺纹，旋转时带动两侧铰接螺母同步相向或反向移动：摇柄顺时针转动时，两螺母沿丝杠轴向靠拢，拉动剪臂下端支点间距缩小，菱形机构竖向对角线拉长，顶座平稳抬升；反向转动则螺母间距拉大，剪叉收拢，顶座匀速下降。梯形螺纹具备自锁特性，举升到位后即便撤去摇柄，丝杠在整车垂向载荷作用下也不会反向回转，无需额外加装机械锁销即可长时间保持举升姿态，从根源上避免作业中车辆意外坠落的安全风险。剪臂本体采用厚钢板冲压折弯成型，臂身沿长度方向压制纵向加强筋，在不增加板材厚度的前提下大幅提升截面抗弯模量，应对举升过程中剪臂承受的巨大压弯复合载荷；所有铰接孔位均做镗孔精加工，销轴与孔壁间隙控制在小间隙配合范围，举升全程铰接点无明显旷量，避免偏载工况下出现卡滞、晃动感。

　　设计阶段的尺寸边界需要严格匹配整车布置要求：收纳状态下整机整体呈扁平菱形，厚度控制在随车工具舱的容纳尺寸以内，长度方向适配备胎旁预留的工具槽空间，无需占用后备箱有效储物容积；完全举升状态下的最低顶升高度要低于车辆空载状态下门槛举升点的离地间隙，保证车辆瘪胎下沉后仍可将千斤顶顺利塞入车底；最大举升行程则要覆盖轮胎完全离地、拆卸螺栓所需的额外抬升量，避免行程不足导致轮胎无法脱离地面。建模过程中需要同步完成运动干涉校验：在剪叉从全收到全伸的完整行程内，逐位置检查剪臂内侧与丝杠外圆、铰接螺母与臂身折弯边、顶座翻转限位面与剪臂上端面的间隙，确保全行程无零件剐蹭；铰接销轴的端部要预留铆接或卡簧安装空间，底板外翻边的圆角不能与剪臂下铰接座发生运动碰撞。

　　受力校核层面，需要按照整车整备质量的单侧轴荷作为额定载荷输入，对剪臂危险截面做压弯组合应力验算，对丝杠螺纹面做接触压强与耐磨性校核，对所有铰接销轴做剪切与挤压强度验算，顶座与车身接触的部位还要做局部压痕验算，避免顶座凸台压溃车身门槛涂层。整套机构所有零件均为常规冲压、机加工可实现的结构，无复杂异形曲面，工艺性好，装配时仅需穿装销轴、旋入丝杠、卡入轴用挡圈即可完成总装，量产成本低、维护简便，完全满足乘用车随车应急起重工具的各项使用要求。
