塑料铆钉标准件三维结构设计

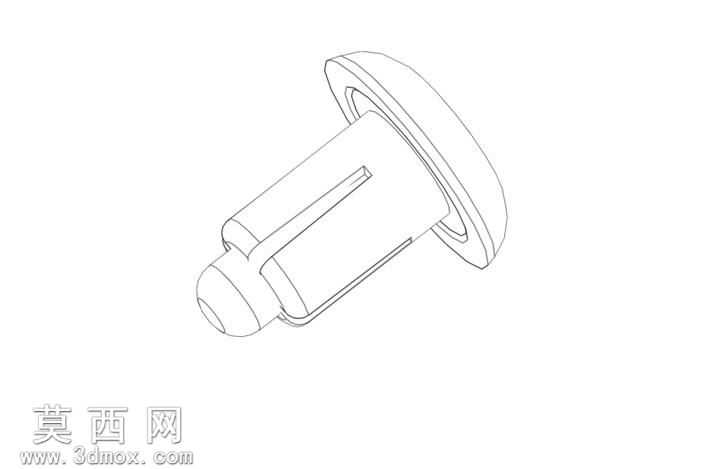

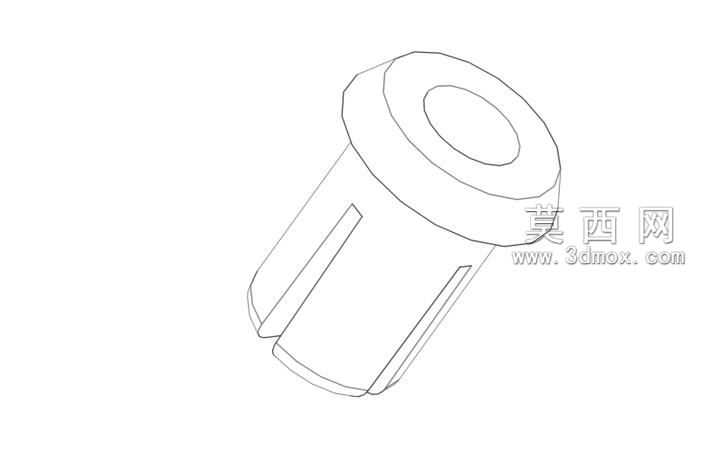

本塑料铆钉三维模型采用参数化建模思路完成，建模过程中优先保证结构尺寸的标准化与装配适配性，首先以铆钉的中心轴线为基准建立全局坐标系，依次绘制铆钉头部的盘状轮廓草图，通过回转特征生成带圆弧过渡的盘头主体，头部端面的环形凹槽采用切除拉伸特征实现，既还原了实物的外观细节，也兼顾了实际生产中该结构的脱模工艺需求。铆钉杆部采用等直径圆柱特征构建，杆部末端做圆弧倒角处理，避免装配过程中锐边划伤被连接件的安装孔壁，同时降低压入装配时的阻力。建模全程对各特征的尺寸参数做关联约束，头部直径、杆部长度、杆部直径等核心参数可直接通过参数表修改调整，能够快速适配不同厚度、不同孔径的被连接场景。模型结构设计充分考虑塑料材质的力学特性，头部与杆部的衔接位置做了圆角过渡处理，避免应力集中导致装配或使用过程中出现断裂问题，整体结构无冗余特征，所有几何面均做了连续性检查，不存在破面、重叠面等几何错误，可直接导入各类装配体中完成干涉检查、装配仿真等操作。模型未添加冗余的渲染材质，仅保留塑料材质的基础属性设置，方便使用者根据实际所用塑料牌号调整密度、弹性模量等物理参数，用于后续的有限元受力分析、装配公差校核等工程场景，整体建模逻辑贴合机械设计的标准流程，结构还原度高，参数可调性强，能够满足不同设计场景下的调用需求。
