循环盐水式垂直鳞片制冰机结构设计

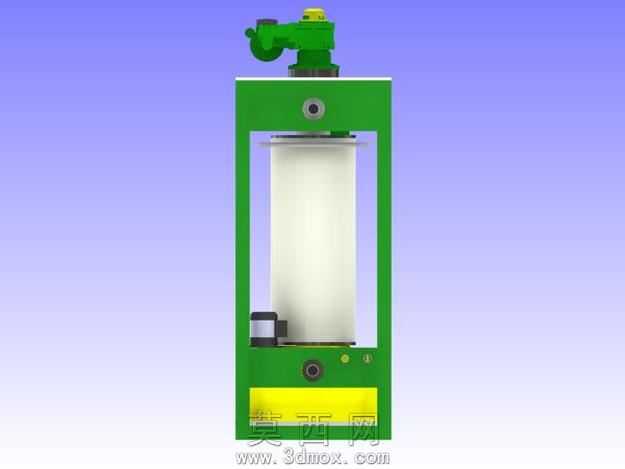

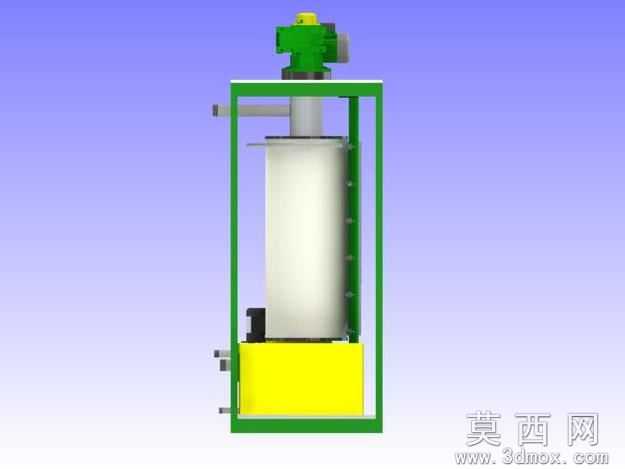

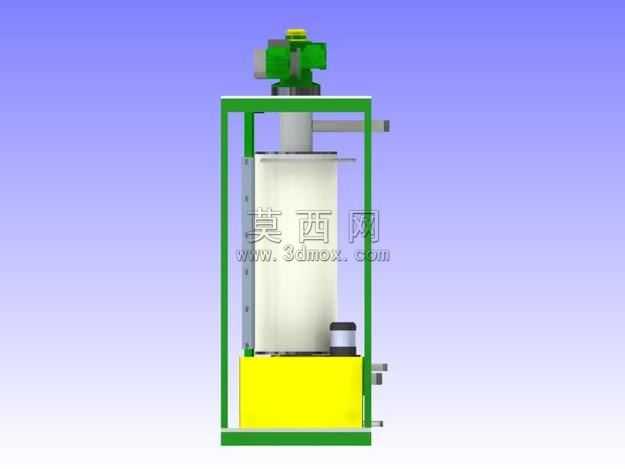

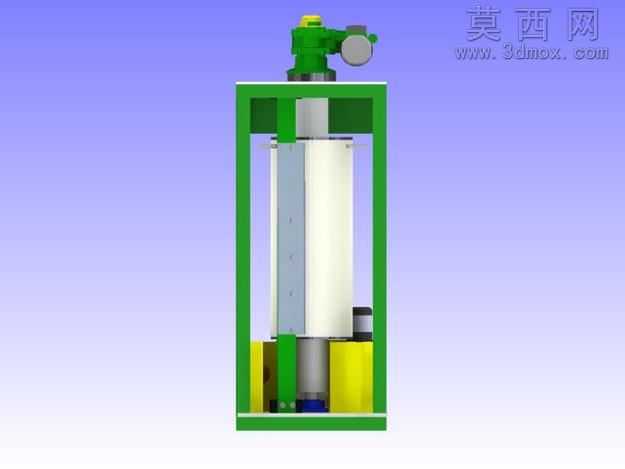

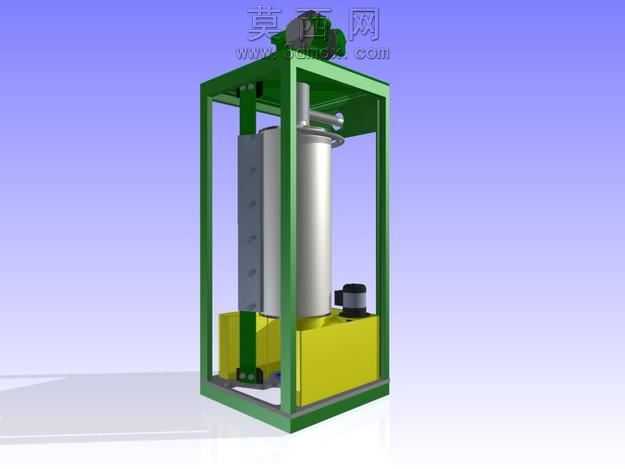

本作品为循环盐水式垂直鳞片制冰机的三维建模设计，整体采用立式框架式布局，通过三维软件完成全参数化建模与装配校验。建模过程中首先搭建外部绿色方管焊接框架作为承载基体，框架采用等边角钢型材拼接，通过标准约束完成各杆件的对齐与锁固，保证整体结构的刚性与承重稳定性。主体核心制冰滚筒采用立式垂直安装设计，滚筒外壁为不锈钢换热材质，建模时对滚筒内部的盐水流道、外壁刮冰刀组件的配合间隙做了精准的尺寸定义，保证刮冰作业时刀片与滚筒壁面的贴合度均匀，避免出现卡滞或刮冰不净的问题。滚筒侧部配套灰色板式换热组件，通过管路与下部黄色箱体内部的盐水循环单元连通，下部箱体集成了盐水储槽、循环泵体与驱动电机，建模时对泵体的安装支座、电机的传动连接结构做了细节还原，包括电机接线盒、泵体进出口法兰的螺栓孔位都按照实际工业标准尺寸绘制。顶部设置的减速驱动单元通过支架固定在框架顶部横梁，输出轴与滚筒内部的刮冰轴同轴连接，建模时对减速机的安装定位、联轴器的配合结构做了装配干涉校验，确保传动路径无运动冲突。渲染阶段针对不同部件赋予对应材质：框架型材赋予哑光绿色喷塑材质，不锈钢滚筒赋予拉丝金属材质，下部储槽箱体赋予黄色工业烤漆材质，管路部件赋予镀锌金属质感，透明部件赋予高透玻璃材质，整体渲染效果还原了工业设备的真实质感。设计思路围绕日产2000公斤的制冰产能展开，通过垂直布局压缩设备占地面积，循环盐水的换热方案保证制冰效率稳定，各部件的模块化设计也便于后期的维护与部件更换，整体结构经过运动仿真验证，刮冰动作流畅无卡滞，管路连接无错位，完全满足工业级鳞片制冰的使用需求。
