工业级蒸气回收处理成套装置结构设计

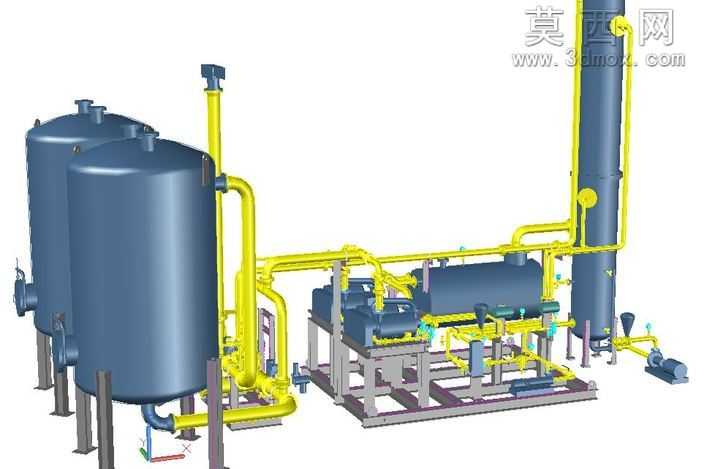

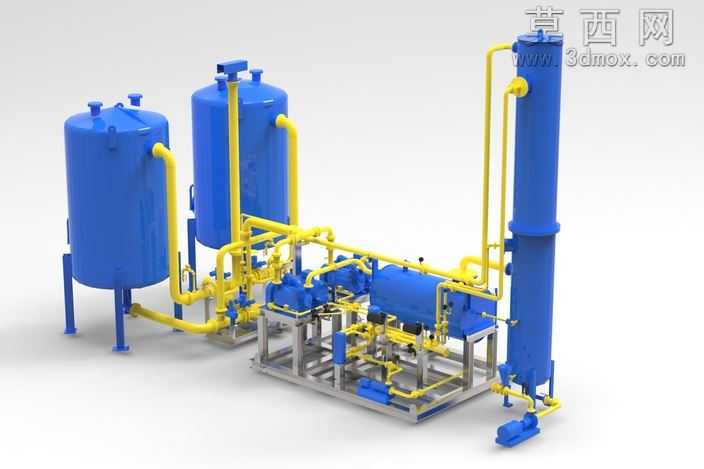

本套蒸气回收装置采用三维参数化建模完成整体设计，建模过程中严格遵循工业流体设备的设计规范，对所有零部件进行1:1等比例还原，确保各部件装配公差符合实际生产安装要求。外观渲染阶段，针对承压罐体采用哑光金属蓝灰材质，还原碳钢压力容器经防腐涂装后的真实质感，管路系统采用醒目的亮黄色材质，既符合工业管路色彩标识规范，也能在渲染视图中清晰区分介质输送路径与罐体结构。整套装置采用撬装集成式结构设计，底部设置标准化型钢焊接底座，将两个立式承压储罐、卧式气液分离罐、立式吸收塔、输送泵组、阀组及全部连接管路集成在同一底座框架上，无需现场进行大规模管路拼接，可实现整体吊装运输与快速落地安装。建模过程中对每一处管路连接节点、法兰对接位置、阀门安装位、支座支撑结构都做了精细化处理，立式罐体底部设置多组支腿与底座刚性连接，保障装置运行时的结构稳定性，管路上的弯头、三通、变径接头均按照流体力学优化的走向排布，减少管路拐点造成的介质流动阻力。设计思路围绕工业蒸气的回收、分离、净化、回用全流程展开，通过立式储罐完成初步缓存与气液分离，卧式分离罐实现精细化液滴捕集，立式塔体完成蒸气的吸附净化，配套泵组提供介质输送动力，整套结构布局紧凑，预留了充足的操作维护空间，可适配石油、化工、仓储等行业的挥发性蒸气回收处理场景，模型完整还原了装置的装配层级与结构逻辑，可用于方案展示、结构校核、施工参考等场景。
