紧凑型铝钛阳极氧化电镀处理室结构

　　这套紧凑型表面处理作业单元，主要面向中小型精密金属零部件的铝、钛材质阳极氧化与电镀工序场景，在车间占地受限、多品种小批量表面处理需求的生产场景中适配性极强，相比传统长走线的电镀生产线，该单元将前处理、氧化反应、电镀沉积、后道暂存等工序集成在封闭的框架舱体内，不需要占用过长的车间线性排布空间，对于厂房面积紧张、需要灵活调整产线布局的精密加工车间来说，能够大幅降低场地规划的改造成本。

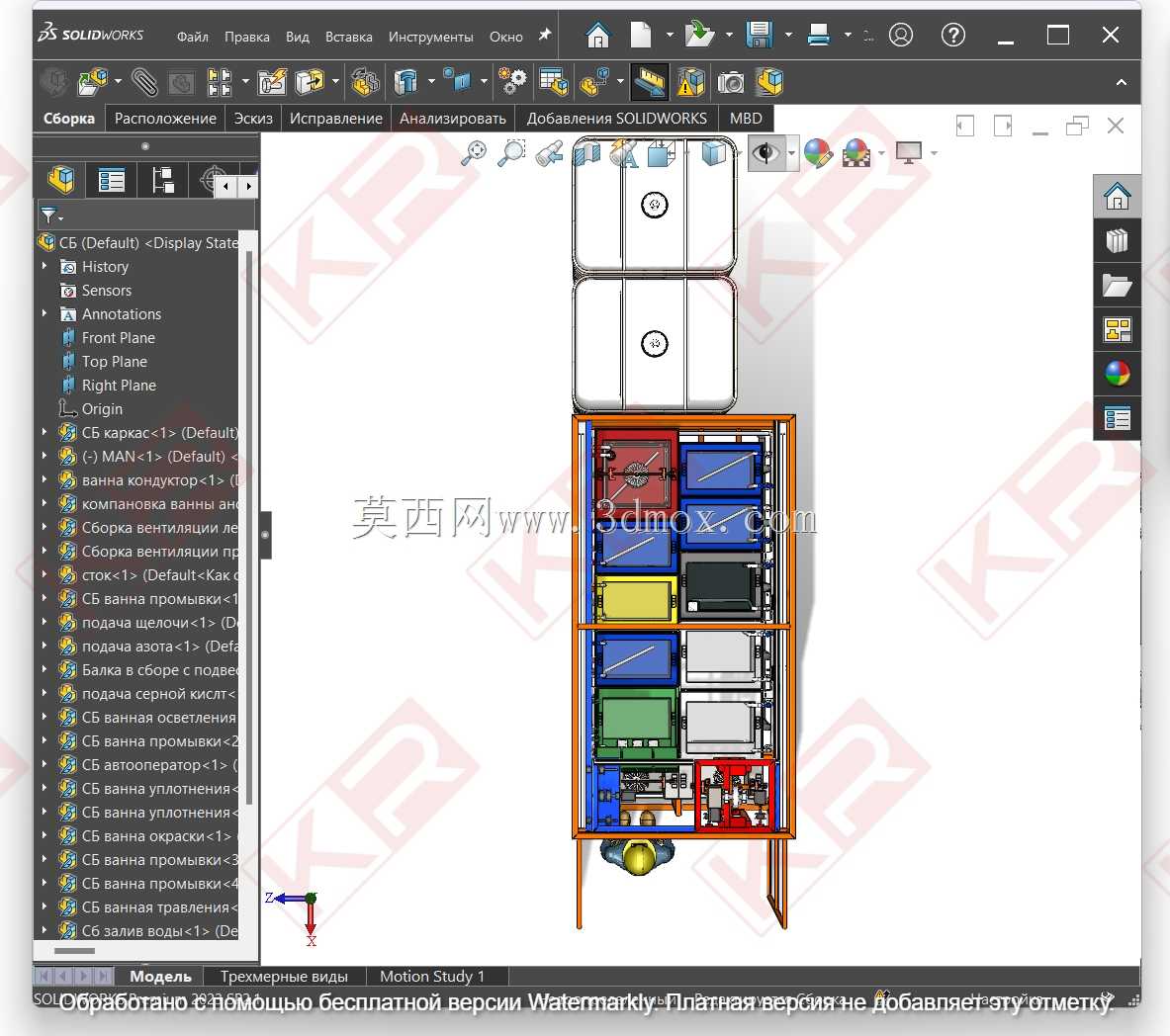

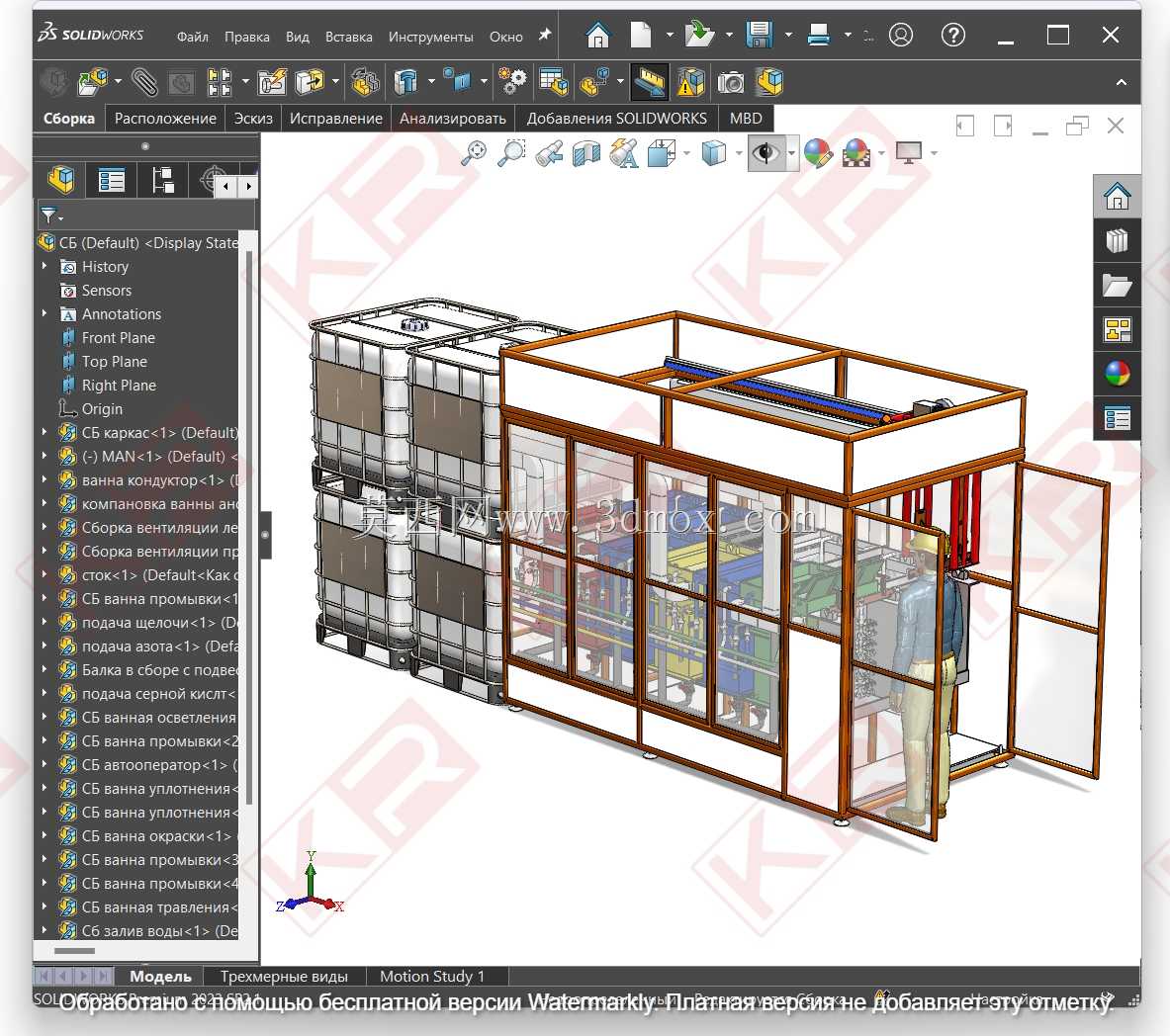

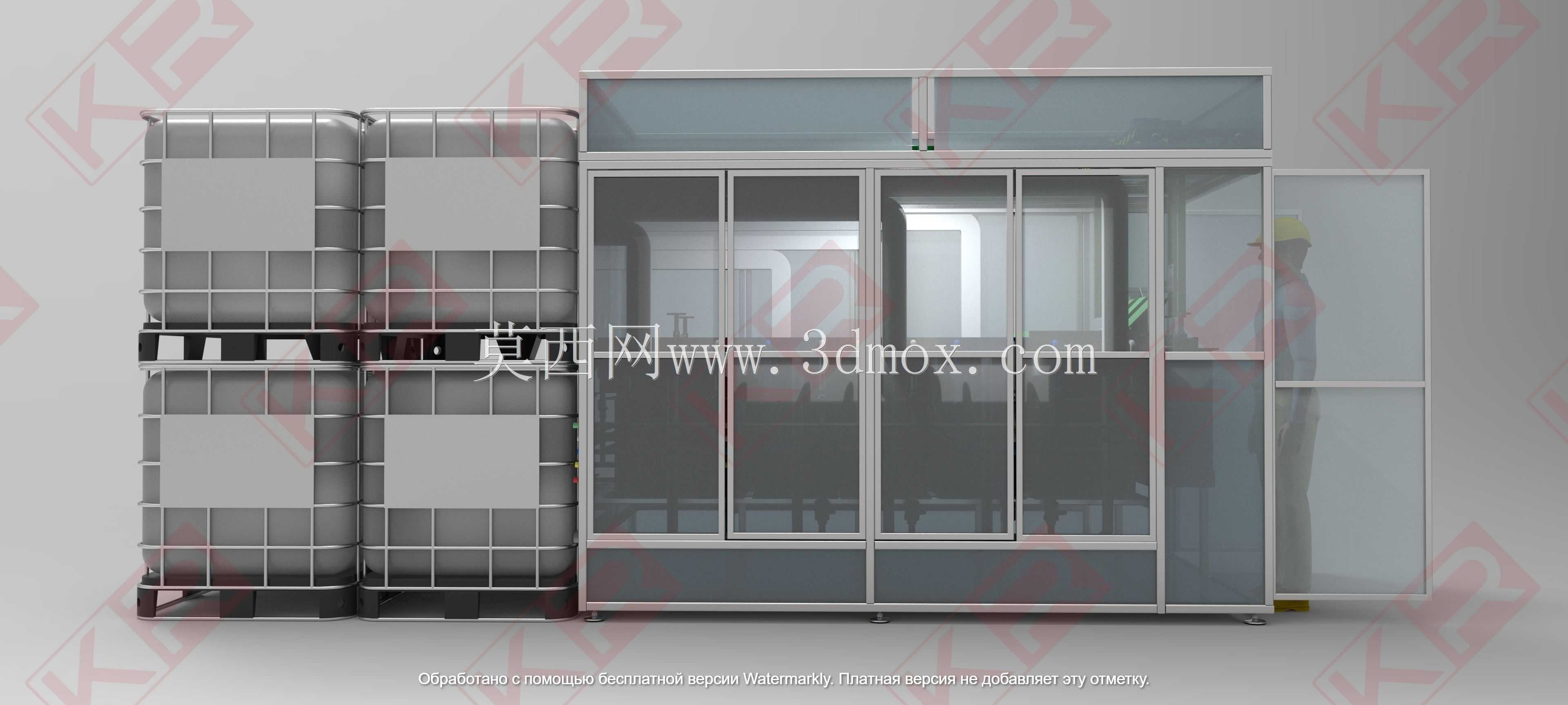

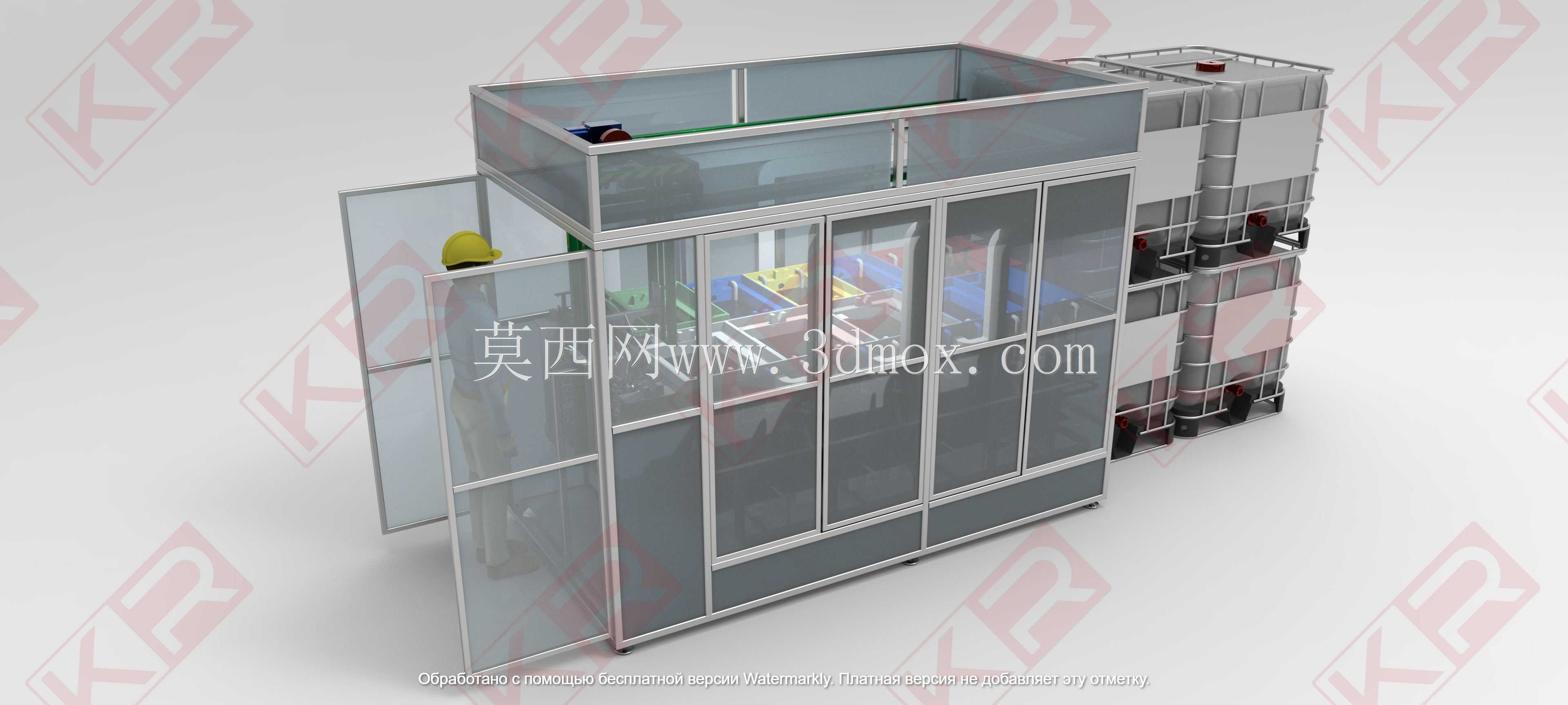

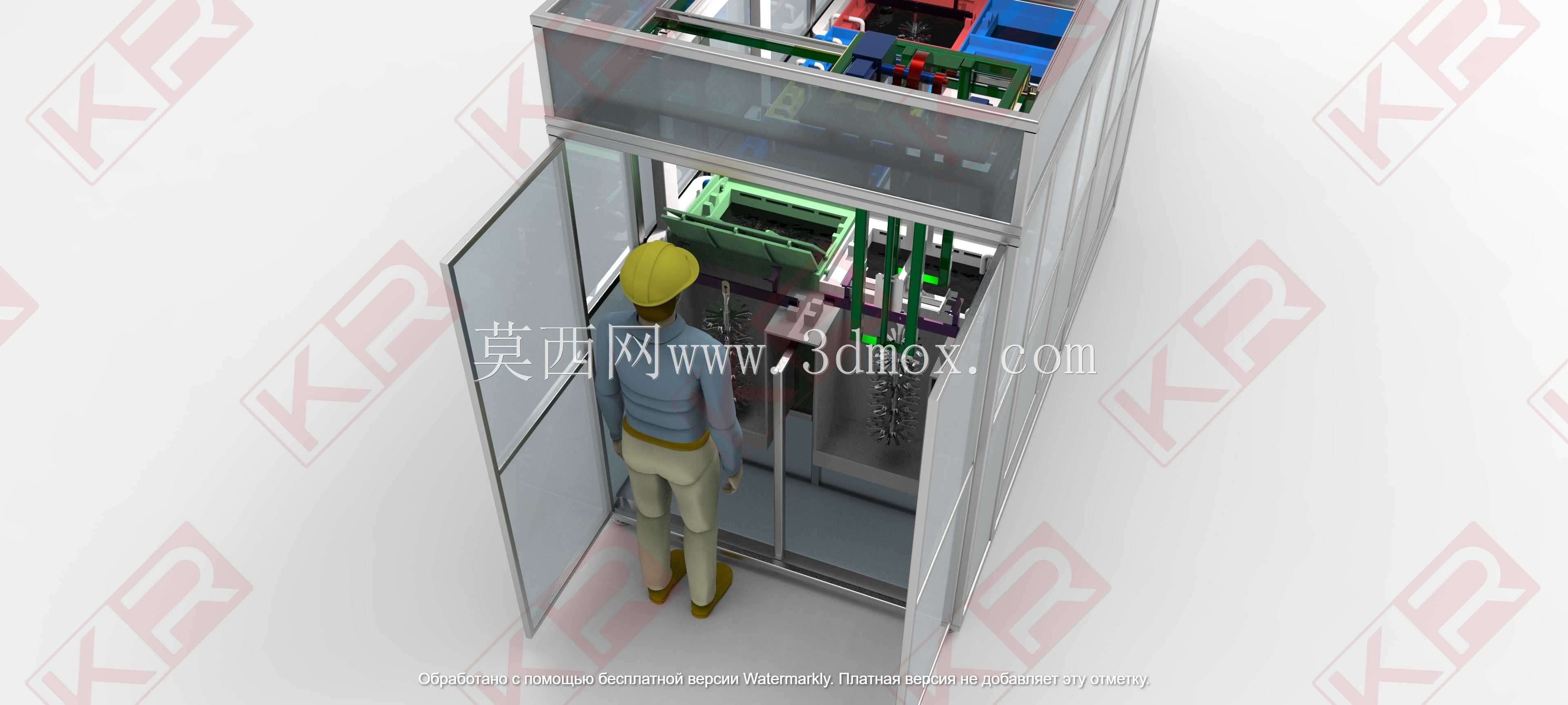

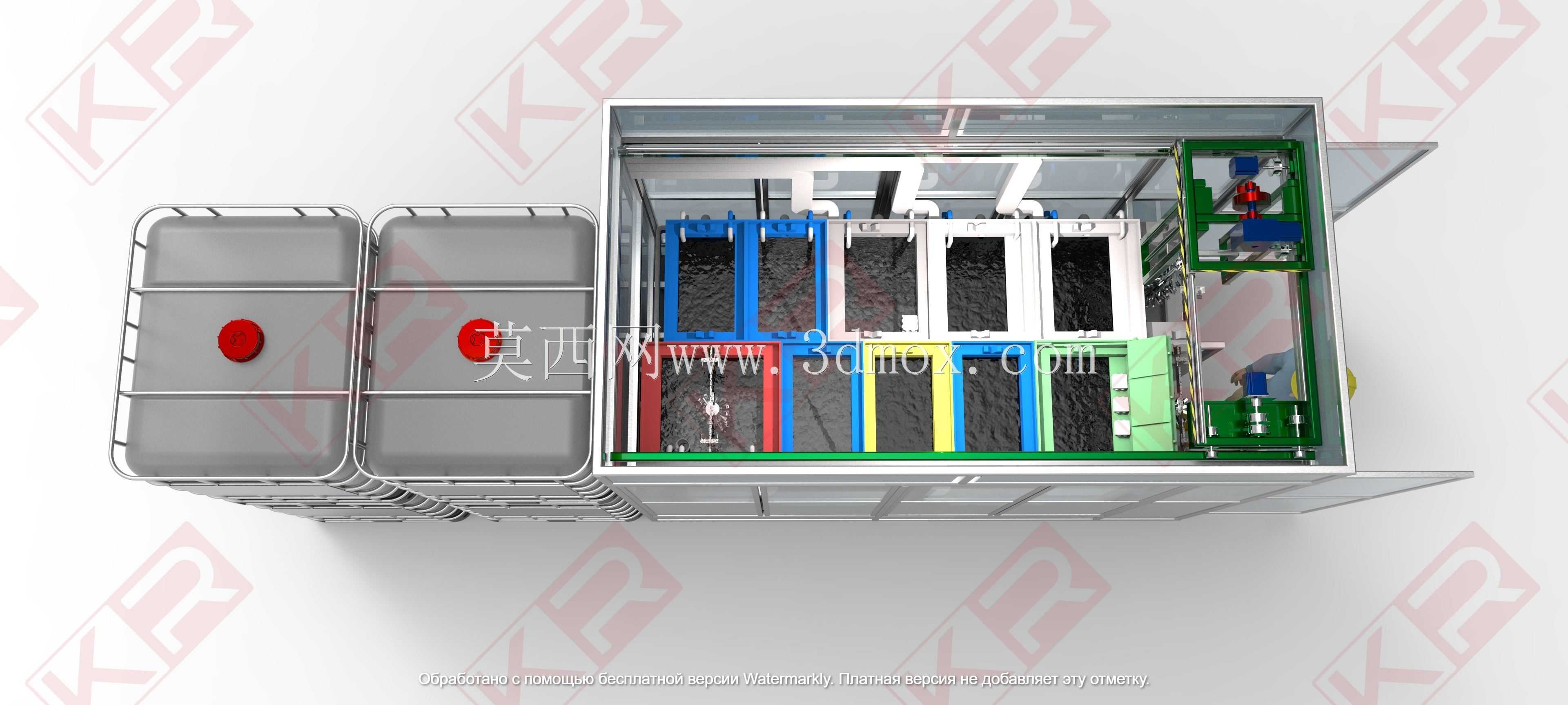

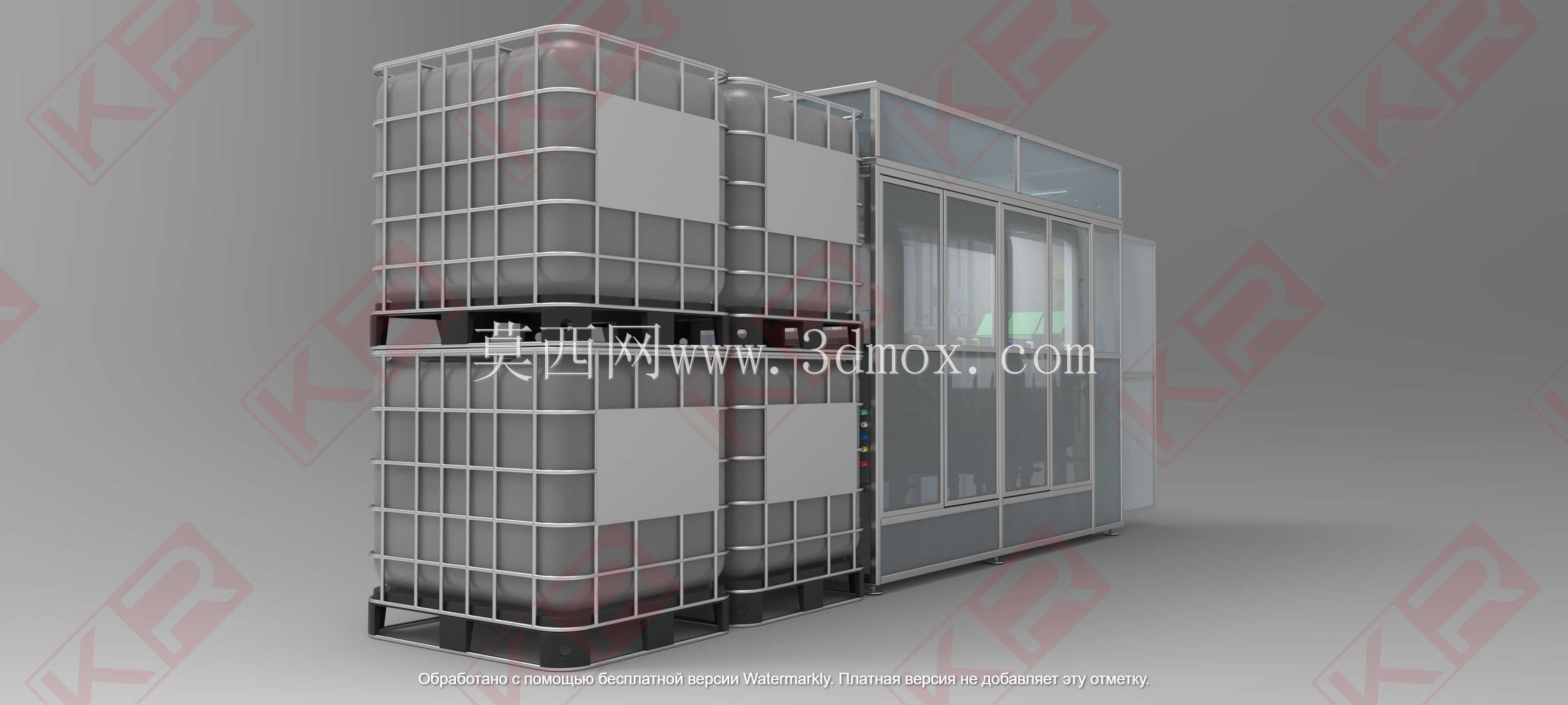

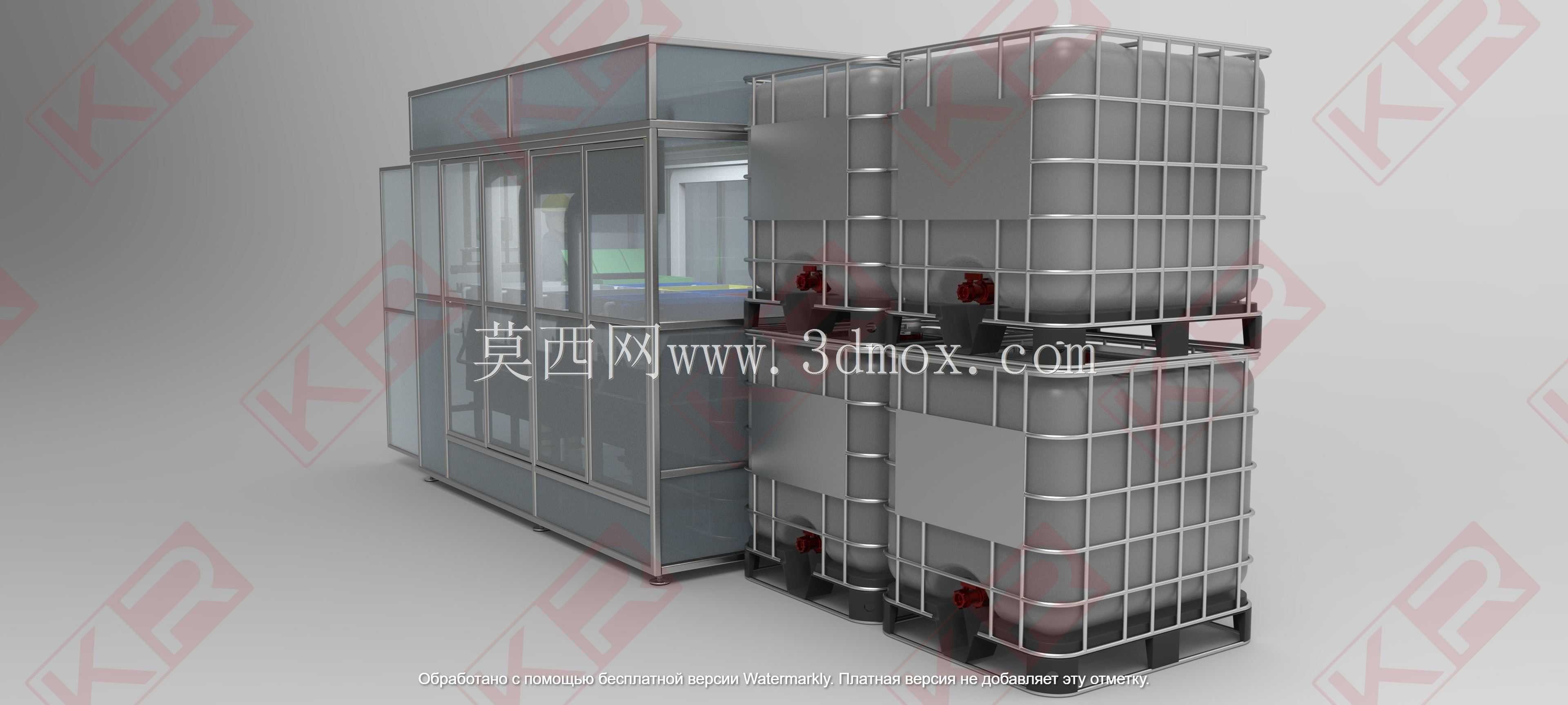

　　从结构设计逻辑来看，整个舱体采用铝型材搭建外框架，搭配透明防护门板与封闭围板，既能够观察内部工序运行状态，也可以避免电镀过程中挥发的腐蚀性气雾扩散到车间公共区域，防护门板的开合角度经过限位设计，打开后不会占用过多侧向操作空间，操作人员站在舱体正面即可完成工件挂装、参数调整、槽体维护等常规操作，不需要额外预留侧向的操作通道。内部的槽体排布采用紧凑化叠层与侧置结合的方式，275加仑容量的主处理槽满足UN合规的存储与作业要求，槽体周边预留了管路走线、电极安装、药液循环的安装空间，管路接口全部设置在槽体侧下方的维护区域，不需要拆解上部的挂具传动结构即可完成管路更换、漏点排查等维护作业。

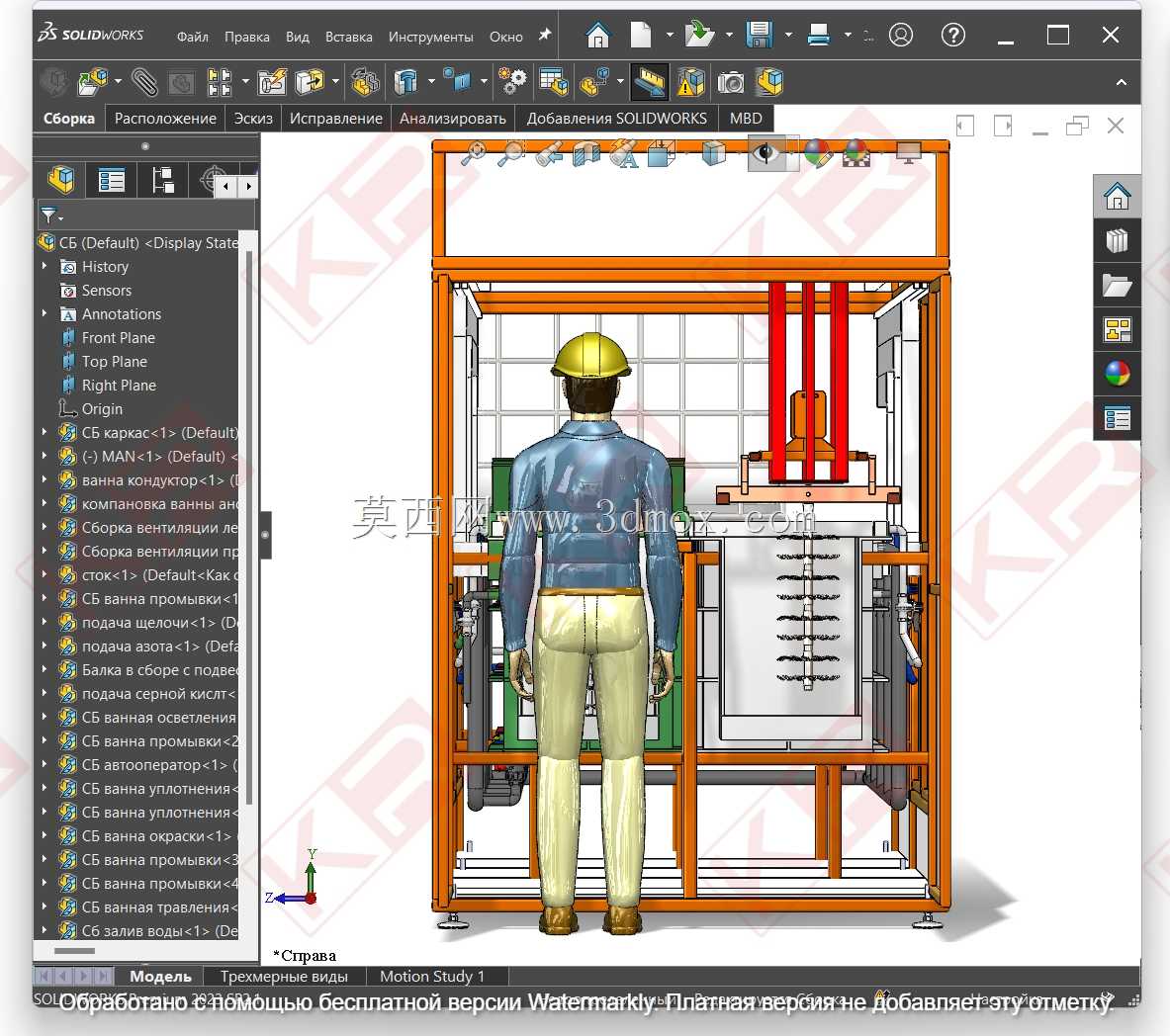

　　挂具传动结构采用垂直升降配合水平移位的简易机构，不需要复杂的长距离输送导轨，即可完成工件在不同工艺槽之间的转移，传动部件的安装位置全部高于槽体液位上限，避免腐蚀性药液长期侵蚀传动部件导致的故障率升高，电极排布位置与挂具的间距经过匹配设计，能够保证铝、钛工件在氧化过程中电流密度分布均匀，减少局部膜厚不均、氧化层附着力不足的工艺缺陷。从安装边界来看，整个单元的底部设置了统一的接液底盘，所有可能产生滴漏的管路、槽体接缝位置全部落在接液盘的覆盖范围内，不需要额外在车间地面做大面积的防腐防渗处理，接液盘预留了排液接口，可以直接对接车间的废酸废碱收集管路，设备进场安装时只需要调平底部支撑脚、对接好水电与废液管路即可投入使用，不需要复杂的地基施工。

　　舱体顶部预留了排风接口，可以直接对接车间的废气收集系统，将作业过程中产生的酸雾及时排出，顶部的电气安装区域与下部的处理区域做了密封隔离，避免腐蚀性气雾侵入电气仓导致元器件腐蚀损坏，电气仓内预留了PLC、整流器、温控模块的安装位置，布线槽全部做了防腐涂层处理，适配表面处理车间的高腐蚀环境。在实际使用过程中，该单元可以根据处理工件的尺寸调整挂具的挂载间距，既可以处理小型的精密五金零件，也可以适配一定尺寸的板状、框状铝钛构件，相比大型全自动氧化线，该单元的工艺调整灵活性更高，切换不同氧化工艺参数时不需要调整整条线的槽体配置，只需要调整对应槽体的药液成分与电参数即可，非常适合研发打样、小批量定制化的表面处理生产场景。结构设计过程中充分考虑了防腐需求，所有与腐蚀性介质接触的结构件都采用了对应的防腐材质，非接触的金属结构件也做了防腐涂层处理，紧固件全部选用耐腐蚀材质，避免长期使用过程中锈蚀导致的拆装维护困难，舱体的门板密封胶条选用耐酸碱腐蚀的氟橡胶材质，能够长期在腐蚀性气雾环境下保持密封性能，减少气雾泄漏的风险。
