数控设备用狗型限位传感组件结构设计

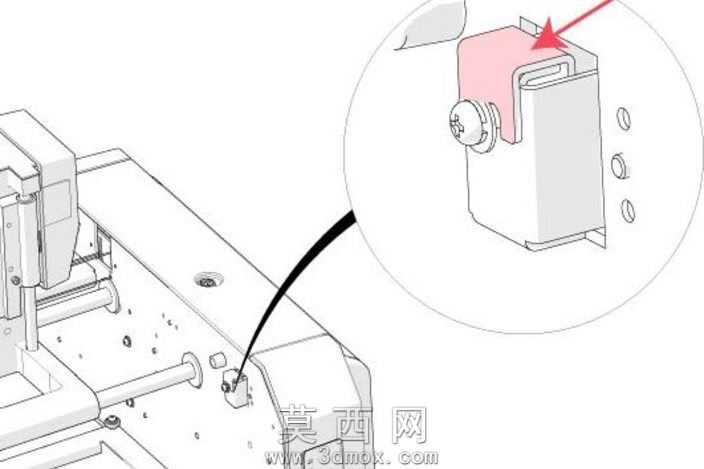

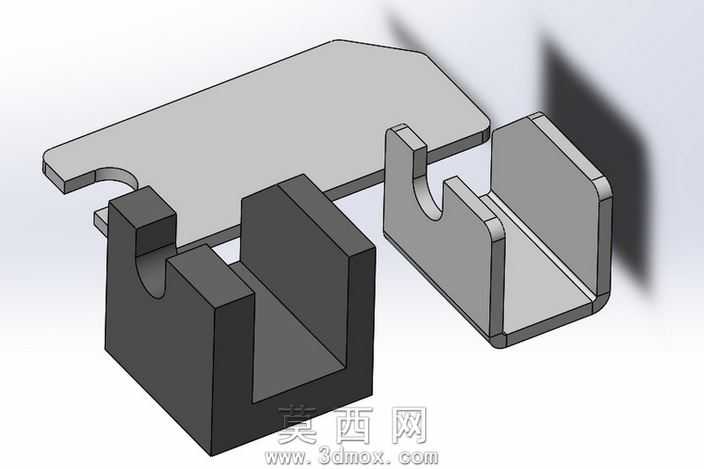

本作品为数控设备配套的限位传感组件三维建模成果，整体采用SolidWorks完成全参数化建模流程，建模阶段严格遵循机械加工公差规范，对组件各部分的装配间隙、配合公差做了精准约束，确保模型可直接对接生产加工环节的工艺要求。模型主体分为安装基座、触发拨块、传感核心三个功能模块，安装基座采用带定位孔的板式结构，建模时对基座的安装孔位做了同轴度约束，侧边预留的走线槽做了圆角过渡处理，避免实际装配时划伤线缆；触发拨块采用类狗型的仿生轮廓设计，拨块的触发端面做了耐磨材质的预设，建模时对拨块的转动轴孔做了间隙配合设置，保证拨块转动时的顺畅度，不会出现卡滞问题；传感核心模块嵌入在基座的安装槽内，建模时对传感模块的安装位做了定位凸台设计，确保传感元件安装后位置精度达标，触发距离稳定可控。渲染阶段采用工业级写实材质方案，基座部分赋予哑光银白金属材质，模拟6061铝合金阳极氧化后的表面质感，触发拨块赋予高耐磨工程塑料材质，表面做细微的磨砂纹理处理，传感核心部分的封装外壳赋予半透明工程塑料材质，隐约透出内部的电路结构示意，提升模型的真实感。结构设计上充分考虑了实际使用场景的需求，整体组件体积小巧，可直接安装在数控设备的行程端点位置，当设备运动部件触碰到拨块时，拨块转动触发传感元件输出信号，实现设备的行程限位保护，避免运动超程造成的设备损坏；各零部件之间采用模块化设计，拆装维护便捷，易损的拨块部分可单独更换，降低后期的维护成本。建模过程中对所有的圆角、倒角特征都做了规范化处理，没有出现碎面、破面等问题，模型可直接导出STEP、IGES等通用格式，适配各类三维软件的打开编辑需求，也可直接导入有限元分析软件，对组件的受力情况、使用寿命做仿真验证，为后续的产品优化提供数据支撑。
