四工位螺旋组装定位机构三维设计

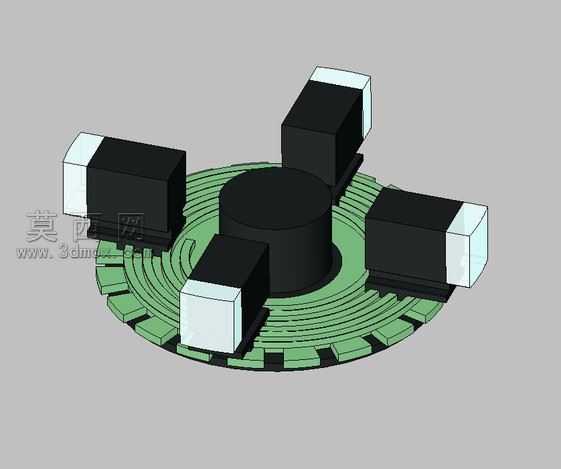

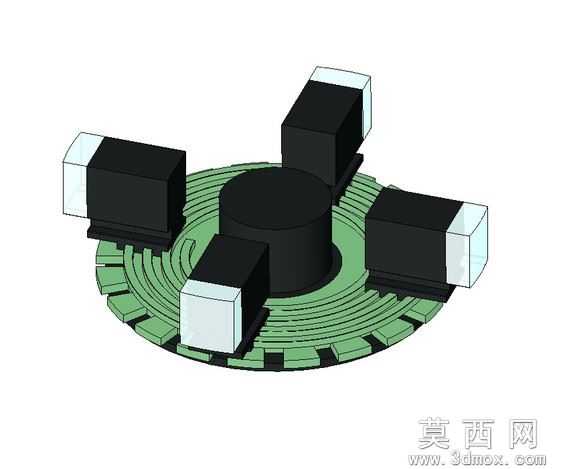

本作品为四工位螺旋组装定位机构的三维建模设计，整体采用中心对称式布局，核心承载基座为带环形螺旋齿槽的圆盘结构，圆盘中心设置圆柱形定位凸台作为装配基准，四个功能工位沿圆盘周向90度均匀分布，每个工位集成独立的块状功能模块，模块端部设置透明视窗结构用于观测工位内部状态。建模过程中首先完成中心基准凸台的参数化绘制，以凸台轴线为全局装配基准，通过圆周阵列命令生成四个工位的安装定位面，再逐一绘制螺旋齿槽的截面轮廓，采用扫描切除命令生成连续的环形螺旋传动齿，齿槽的节距、齿深参数经过匹配校核，保证与工位底部的传动结构完全啮合。材质渲染阶段，基座圆盘采用哑光绿色工程塑料材质，还原实际工装的耐磨非金属属性，中心凸台与工位模块主体采用哑光黑色硬质合金材质，突出结构的刚性支撑特性，工位端部视窗采用半透明聚碳酸酯材质，添加轻微的折射与反光效果，还原透明防护件的真实视觉表现。结构设计上重点考虑组装定位的精度要求，每个工位模块与圆盘之间设置定位销孔配合，保证装配后工位的周向位置度误差控制在极小范围内，螺旋齿槽的轮廓采用渐开线近似设计，既满足旋转传动的平稳性要求，又降低了加工难度。该机构的设计思路围绕固定位置无自轴旋转的组装需求展开，整体依靠圆盘的螺旋齿结构实现工位的同步周向进给，四个工位可同步完成上料、组装、检测、下料四个工序，无需额外设置工位自转驱动结构，大幅简化了整体传动链路，减少了故障点。建模过程中对所有配合面添加了装配约束，验证了工位在螺旋传动过程中的运动无干涉，各模块之间预留了合理的装配间隙与操作空间，既满足功能实现要求，也兼顾了后期装配维护的便利性。
