管道螺纹侧连接夹结构设计

　　在现有工业管路系统的运维与改造场景中，经常会遇到需要在已投用的空气、水、蒸汽、天然气等介质主管路上新增支路引出的需求，常规施工方案需要切割主管、焊接支管台再对接支路管线，不仅需要停输介质、动火作业，施工周期长，还会在焊接位置留下应力集中点，后续运行存在泄漏隐患，尤其在易燃易爆介质管路、高空敷设管路、老旧管路改造场景中，动火作业的审批流程复杂，安全管控成本极高，这类场景下，无需切割焊接的侧连接夹就成了支路引出的最优解决方案。

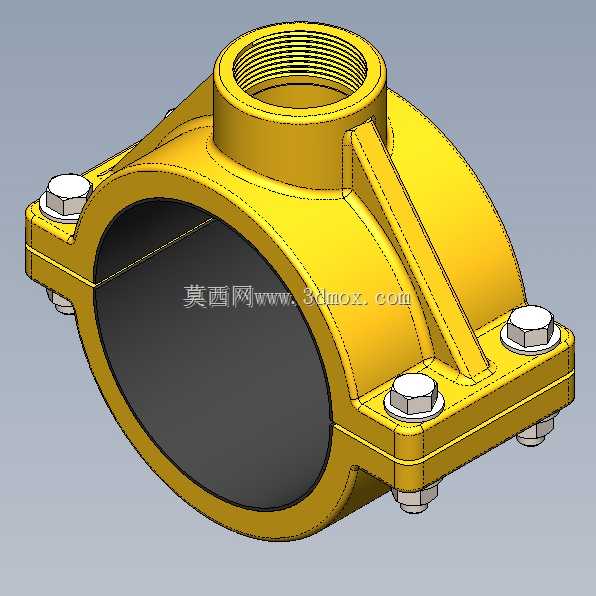

　　这款侧连接夹采用上下对开的抱箍式结构，主体为上下两个对称的半圆弧壳体，合模后内圆弧面与主管外壁完全贴合，适配4英寸外径的主管道，顶部引出1英寸的内螺纹接口，可直接对接对应规格的支管、仪表或者小型支路阀门，整体安装边界紧凑，沿主管轴向的安装长度仅需覆盖密封区域加上两侧螺栓紧固位，径向突出高度从主管外壁到螺纹接口顶端的尺寸控制在合理范围，不会在管路周边占用过多安装空间，适合密集排布的管廊、设备周边狭窄管路区域使用。

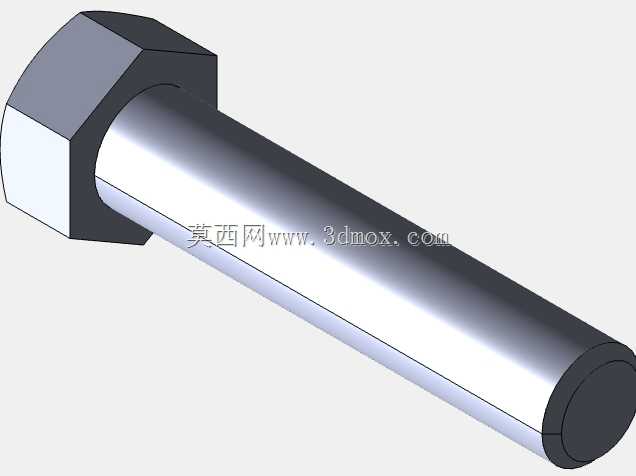

　　结构设计上，上下半壳的对接法兰边向外延伸，每侧布置两组螺栓紧固位，通过六角螺栓配合螺母实现上下壳体的锁紧，螺栓的预紧力可以均匀传递到壳体内部的密封胶圈上；壳体内腔嵌装的黑色硬橡胶垫圈是实现密封的核心部件，垫圈的内轮廓与主管外壁弧度完全匹配，安装前仅需要在主管对应引出位置开出一个与支路通径匹配的圆孔，将上下半壳对齐开孔位置扣合在主管上，逐步对称拧紧所有螺栓，让橡胶垫圈被均匀压缩，完全填充壳体与主管外壁之间的间隙，同时包裹住主管开孔的边缘，实现主管内部介质与外部的完全密封，不会出现介质从开孔位置或者壳体结合面泄漏的问题。

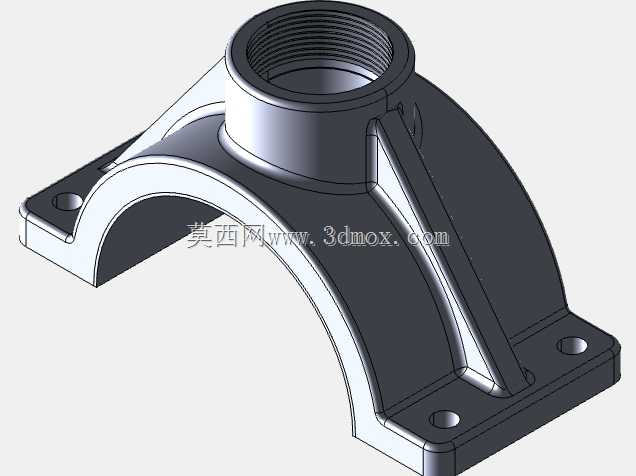

　　顶部的螺纹接口与上半壳为一体化结构，接口内部加工标准管螺纹，可直接与外螺纹的支管接头、球阀、压力表等部件连接，螺纹接口根部与半壳主体之间设置了加强筋结构，从接口外壁延伸到半壳的圆弧面上，可抵消支路管线安装、运行过程中产生的径向弯矩，避免接口根部出现应力断裂的问题。实际使用中，这款侧连接夹可适配多种金属、非金属材质的主管道，只要主管外径与夹体内圆弧尺寸匹配即可安装，不需要对主管表面做特殊处理，仅需要清理安装位置的锈蚀、油污保证橡胶垫圈贴合紧密即可，安装全程不需要动火、不需要长时间停输，仅需要在开孔阶段短暂关闭对应管段的介质输送，开孔完成清理管内铁屑后即可扣合夹体完成安装，大幅缩短管路改造的施工周期，降低施工安全风险，尤其适合老旧厂区管路升级、消防管路新增测点、压缩空气管路新增支路、燃气管路临时接出等场景使用。设计过程中需要重点控制几个关键尺寸：一是半壳内圆弧的直径公差，过大会导致胶圈压缩量不足密封失效，过小则无法顺利扣合到主管上；二是螺栓孔的位置度，保证上下半壳扣合后法兰边完全贴合，螺栓可顺利穿入；三是顶部螺纹接口的同轴度，保证支路对接后不会出现偏斜应力；四是内部胶圈的安装槽尺寸，保证胶圈安装后不会移位，压缩量控制在橡胶材质的合理弹性范围内，既保证密封效果，又不会因为过度压缩导致胶圈提前老化失效。
