工业双开门立式电气控制柜体结构设计

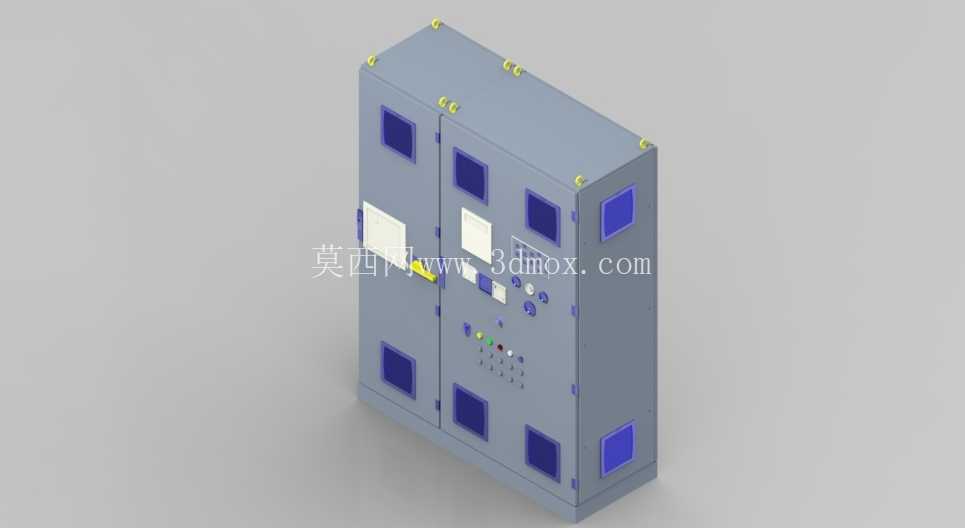

　　这款双开门立式电气柜体的三维结构设计，核心面向工业车间低压配电、设备集群电控集成场景，可作为生产线主控配电单元、工艺设备电控中枢、现场动力分配节点使用，适配常规工业厂房、配套设备间、户外预装式配电区域的安装需求，柜体整体采用落地式安装结构，底部预留标准安装固定孔位，可直接通过膨胀螺栓与混凝土地面或钢制安装基座固定，安装边界预留了前后开门操作空间、侧面散热间隙、顶部线缆桥架接驳空间，完全符合工业现场电控设备安装的规范要求。

　　从功能特性来看，柜体采用左右对开双门结构，每扇门体上预留了多组观察窗开孔、操作按钮安装位、状态指示灯开孔，可直接嵌入安装电流电压表、启停按钮、急停开关、运行状态指示灯等操作与显示元件，无需后期额外开孔加工；门体与柜体框架之间采用隐藏式铰链连接，配套专用锁具实现门体锁紧，既保证了日常操作的便捷性，也满足电控设备的防护要求。柜体框架采用折弯型材拼接结构，所有棱边做钝化倒圆角处理，避免安装与运维过程中出现划伤风险；柜体顶部、侧面预留了标准化的线缆进出孔位，可适配不同规格的格兰头安装，满足动力线缆、控制线缆、通讯线缆的分层布线需求，内部预留了多层安装梁固定位，可根据实际需求安装导轨、端子排、断路器、接触器、PLC模块等电气元件，安装梁的位置可灵活调整，适配不同尺寸元件的安装空间需求。

　　设计过程中优先考虑了柜体的结构强度与运维便利性，框架的型材厚度、拼接位置的加强筋设置，都经过受力校核，保证柜体在满装电气元件的情况下不会出现框架变形；门体上的观察窗采用嵌入式安装结构，与门体表面齐平，既保证了观察内部元件运行状态的视野，也不会额外突出占用外部操作空间；柜体侧面预留的散热通风孔位置，避开了内部元件的核心安装区域，可根据使用场景加装散热风扇或者防尘滤网，适配不同发热等级的电控系统安装需求。

　　从安装边界来看，柜体整体为长方体立式结构，深度方向预留了足够的内部布线空间，可容纳线缆的弯折半径要求，不会出现线缆挤压导致的绝缘层破损问题；柜体底部的安装孔位间距符合通用电控柜体的安装标准，可直接替换同规格的老旧柜体，无需重新加工安装基座；门体的开启角度可达到120度以上，完全打开后不会遮挡内部元件的操作空间，方便运维人员进行元件更换、线路检修、故障排查等操作。在细节设计上，柜体表面的所有开孔位置都做了去毛刺处理，避免线缆穿入时划伤绝缘层；门体与框架之间预留了密封胶条安装槽，可根据防护等级需求加装不同厚度的密封胶条，实现防尘、防溅的防护效果；柜体顶部的吊装孔位做了加强处理，方便现场安装时的吊装转运，不会因为吊装受力导致柜体顶部变形。这款柜体的结构设计充分考虑了工业现场的实际使用需求，既兼顾了电气元件安装的通用性，也考虑了运维过程中的操作便利性，结构尺寸符合行业通用规范，可直接用于各类工业电控系统的柜体选型参考，也可作为非标电控柜体设计的基础模板，通过调整内部安装梁位置、开孔尺寸，快速适配不同的电控系统集成需求。
