立式工业储液罐体结构设计

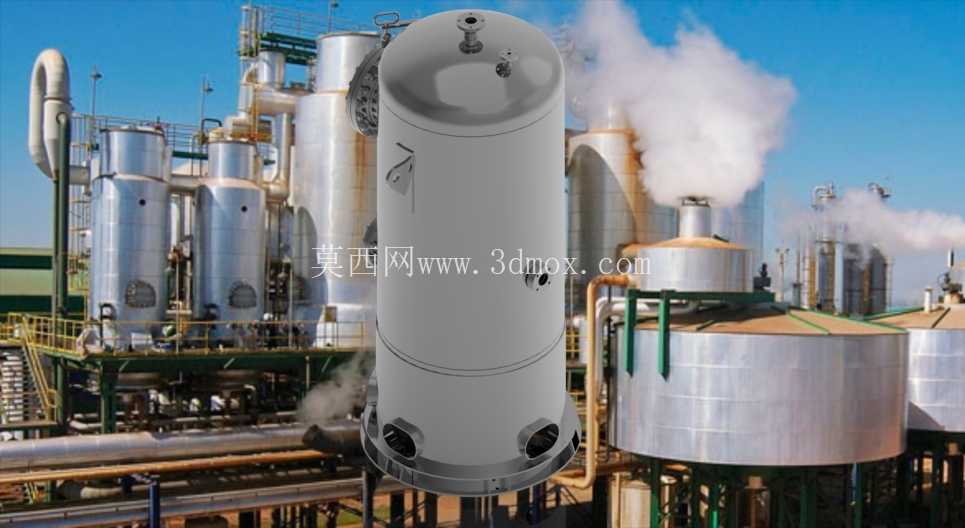

　　在化工、食品加工、制药以及市政水处理等连续生产场景中，立式承压储液罐体是衔接上游工序出料与下游工序进料的核心静态设备，这类设备的布置往往受厂区平面空间限制，多数会选择立式安装结构来压缩占地投影面积，同时利用罐体自身高度形成的静压差，辅助实现出料端的自流供料，减少额外输送泵组的配置数量，降低整套工艺线的动设备运维成本。这款立式罐体的整体结构采用三段式组焊设计，底部为椭圆形冲压封头，封头位置均匀布置三个支脚安装接口，支脚采用带加强筋的板式支撑结构，安装时可直接通过膨胀螺栓与混凝土基础或钢制设备平台固定，支脚的安装孔位预留了20mm的调节余量，可抵消基础施工带来的平面度误差，避免罐体安装后出现局部应力集中的问题。

　　罐体中段为等径直筒段，筒壁厚度根据常规0.6MPa工作压力等级计算取值，筒身侧面预留了两个侧向接口，低位接口用于日常排渣与排空作业，高位接口可作为液位计安装口或者备用进料口，接口均采用标准法兰连接形式，可直接匹配同压力等级的工业管道配件，无需额外制作转换接头。罐体顶部采用标准椭圆形封头，封头中心位置设置了主进料口与排气接口，进料口内部延伸至筒身上部1/3位置，可避免进料时液体直接冲击罐底产生大量泡沫，同时减少进料过程对罐底沉积物的扰动，排气接口可直接连通工艺废气处理管路，避免罐内憋压或者挥发性介质直接外泄。

　　在建模过程中，所有焊缝位置均预留了标准焊接收缩余量，筒身与封头的对接焊缝采用全焊透结构设计，支脚与罐体连接位置额外增加了环形加强圈，避免满罐状态下支脚连接处的筒壁出现局部变形。罐体的直筒段外径为1200mm，总高度（含支脚）为3200mm，安装时需要预留的侧向操作空间不小于800mm，顶部检修空间不小于1000mm，可满足日常巡检、阀门操作以及内部检修的空间需求。这类立式罐体的设计需要重点考虑满液状态下的整体稳定性，尤其是在室外安装场景中，支脚的固定强度需要满足当地基本风压下的抗倾覆要求，建模时已经将风载荷带来的附加弯矩纳入支脚强度校核范围，三个支脚的受力分布经过反复调整，确保任意方向水平载荷下支脚的应力值都在材料许用应力范围内。

　　筒身内部没有设置额外的内件，属于通用型储液罐体，可根据实际使用需求加装内部加热盘管、喷淋清洗装置或者液位监测组件，所有预留接口的位置都避开了罐体的焊缝区域，后续改造开孔时不会破坏原有焊缝结构。罐体的外表面设计了标准的保温层安装支架，可直接适配50-100mm厚度的岩棉或者聚氨酯保温层，满足介质恒温存储的需求，保温支架采用扁钢焊接结构，不会对罐壁造成额外的载荷集中。在实际工程应用中，这类罐体可存储常温状态下的水、中性化工溶液、食品级原料等无强腐蚀性的介质，如果用于存储腐蚀性介质，只需要调整筒壁材质或者增加内衬层即可，整体结构的通用性较强，可适配多数行业的常压、低压储液需求。建模过程中所有的尺寸链都经过闭合校验，各个接口的位置公差控制在±2mm范围内，可直接用于生产下料、工装制作以及安装模拟，避免现场安装时出现管道对接错位的问题。
