剪叉式液压升降作业平台结构设计

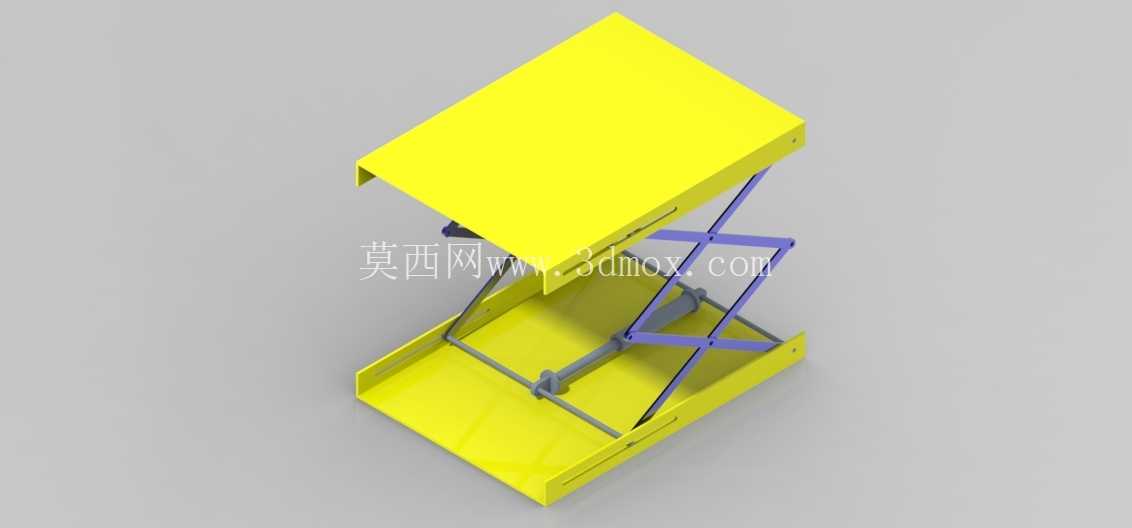

　　在车间物料周转、工位高度适配、轻型设备检修这类场景里，固定工位的高度差一直是影响作业效率的核心痛点，剪叉式升降结构凭借收拢后体积小、举升行程占比高的特点，成为这类场景下的主流举升方案。这套剪叉升降作业平台的结构设计，完全围绕固定工位的举升需求展开，没有冗余的移动轮组设计，整体采用上下两层刚性承载平台搭配中间剪叉臂组的布局，下层平台作为安装基座，可直接通过螺栓固定在地面或者工位基座上，安装时需要预留的边界尺寸仅比下层平台外轮廓单边宽出50mm即可，不需要额外开挖地坑，对于现有车间的工位改造适配性极强，不需要对原有地面做大规模破坏处理。

　　从功能实现逻辑来看，中间的剪叉臂组采用内外两层交叉臂铰接的结构，臂架之间通过销轴连接，铰接点的位置经过受力校核，在举升过程中臂架的受力始终沿杆件轴向传递，尽可能降低弯曲力矩带来的结构变形风险。驱动单元采用卧式布置的液压推杆，推杆的一端铰接在下层平台的基座耳板上，另一端铰接在中层剪叉臂的联动节点上，这种布置方式不需要在平台下方预留额外的竖向安装空间，能把平台收拢后的最低高度控制在很低的水平，方便物料从侧面直接推送至平台台面，不需要额外的坡道辅助。上层承载平台的台面采用整板折弯成型，边缘做了向下的翻边结构，既提升了台面的整体刚性，避免大负载下台面出现中部凹陷变形，也能防止台面上放置的物料、工装从边缘滑落，台面表面没有做多余的防滑凸起设计，保留了平整的工作面，既可以直接放置周转箱、待加工工件，也可以在台面上加装小型工装夹具、输送辊道，适配不同的作业需求。

　　设计过程中优先考虑了结构的稳定性，剪叉臂的两侧都设置了同步联动杆，保证左右两组剪叉臂在升降过程中始终保持同步，不会出现单侧卡滞、台面倾斜的问题，所有铰接点都预留了润滑脂加注通道，日常维护时不需要拆解结构就能完成销轴部位的润滑，降低长期使用后的磨损风险。从尺寸边界来看，这套平台收拢状态下的整体高度不超过200mm，完全举升后的行程可以达到收拢高度的3倍以上，台面的长宽尺寸适配常规的物料周转箱规格，也可以根据实际工位的需求调整台面尺寸，不会改变核心的剪叉受力结构。在负载适配方面，结构设计时按照常规轻型工位举升的负载需求做了强度校核，臂架采用矩形型钢焊接成型，焊接位置都做了应力释放处理，避免长期负载下出现焊接变形，上下平台的连接耳板都采用加厚钢板切割成型，和臂架的连接销轴采用调质处理的钢材，表面做了防锈处理，适配车间内多粉尘、少量切削液飞溅的使用环境。

　　实际使用时，这套升降平台可以嵌入到生产线的工位之间，作为不同高度输送线之间的过渡举升单元，也可以单独作为检修工位的高度调节平台，把待检修的设备举升到适合操作人员作业的高度，减少弯腰、垫脚带来的作业疲劳。和其他类型的举升结构相比，剪叉式结构的侧向稳定性更好，举升过程中台面始终保持水平状态，不会出现臂架偏移带来的台面晃动，即使在举升到最高位置时，台面的侧向晃动量也控制在很小的范围内，满足精密装配作业的稳定性要求。设计时没有设置多余的外置防护栏结构，是因为这类固定工位的升降平台主要用于物料举升或者低位作业辅助，不需要人员站在台面上作业，如果有人员登高的需求，也可以在上层平台的翻边上预留的安装孔位加装防护栏杆，不需要对主体结构做改动。液压管路的布置全部沿着剪叉臂的内侧走线，用管卡固定在臂架表面，不会在升降过程中出现管路被挤压、拉扯的问题，液压单元的接口都设置在下层平台的侧面，方便外接液压动力单元，也可以根据需求加装手动泄压阀，在动力中断的情况下可以手动控制平台缓慢下降，避免出现物料悬停的安全隐患。整体结构没有复杂的异形曲面零件，所有的结构件都可以通过常规的切割、焊接、机加工工艺完成制作，加工难度低，后期维护更换配件也很方便，不需要定制特殊规格的零部件，对于中小规模的加工车间来说，不管是直接制作使用还是参考结构做二次修改适配，都有很强的实用参考价值。
